ENSAMBLADO PASO 1
SOLO para puertas corredizas y batientes
Ensamble Riel con Soporte de Catarina
No encienda ni use el abre-puertas hasta que llegue
al paso de la instalación correspondiente, de otra manera
corre el riesgo de complicar el proceso de instalación.

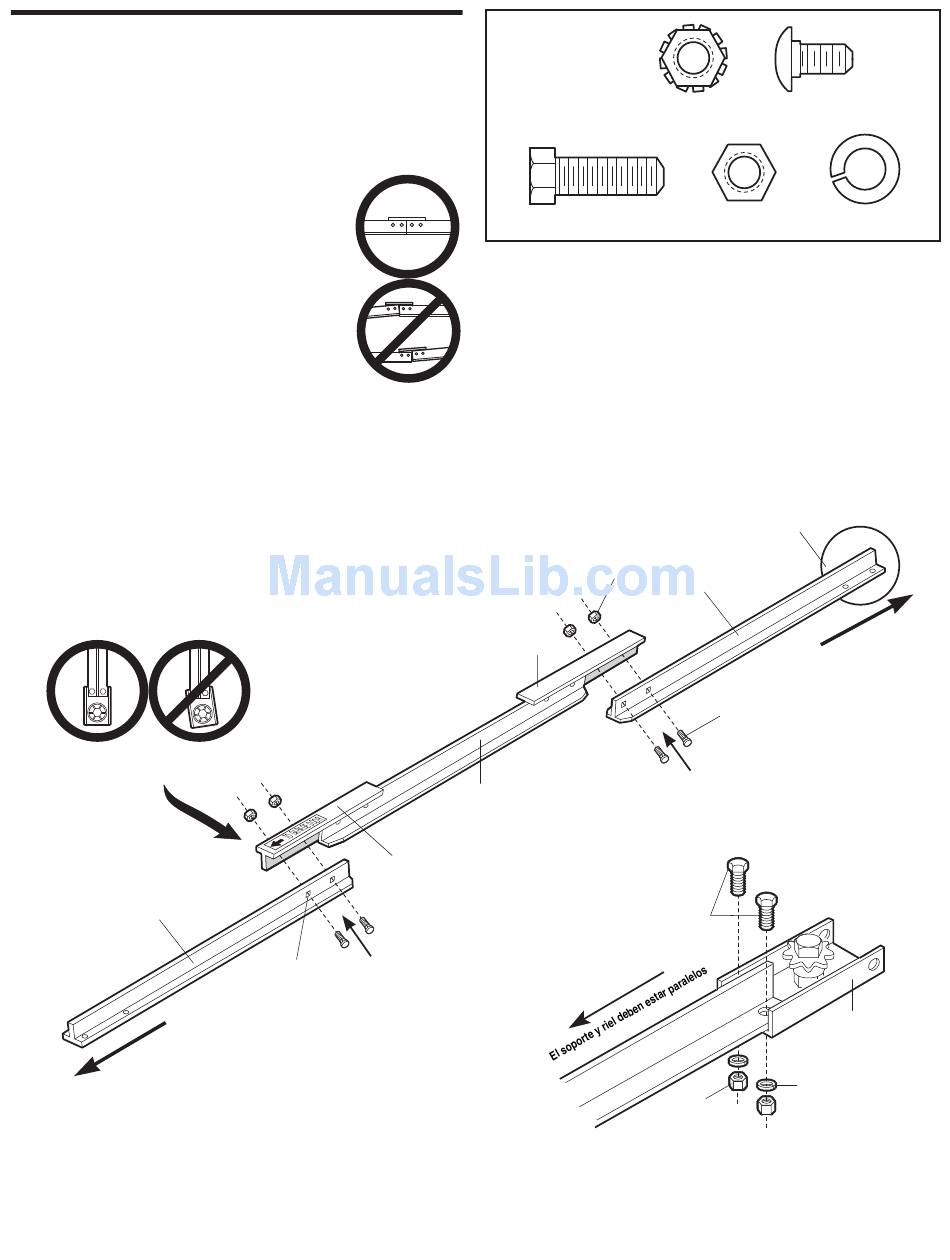

1. Coloque las tres secciones del riel, sobre una
superficie plana para el armado. Las
secciones extremas son idénticas. Asegúrese
que la "marca de la flecha" en la sección
central apunte en la dirección mostrada en la
ilustración.
2. Conecte la sección y las contratuercas
de 1/4" a las secciones extremas del mismo
lado como se ilustra en la figura
correspondiente.
NOTA: Si el riel no se ensamble exactamente
como se muestra, el carro no se moverá
suavemente a lo largo del riel o golpeará
contra los pernos.
3. Inserte los pernos con cabeza redonda y cuello cuadrado en
el lado opuesto a las secciones extremas. Apriete las tuercas.
4. Situar el soporte de catarina frente al final del riel como se
muestra en la figura. Fijar firmemente con los tornillos
indicados.
NOTA: Al apretar los pernos, asegúrese de que la ménsula se
mantenga paralela al riel. De otra manera el riel puede
doblarse cuando esté abriendo la puerta.
Riel
(sección final)
El riel se conecta
al abre-puertas
mediante este extremo.
Brazos en
riel
Escuadra del carro
perforación para
la flecha
ESTAS PIEZAS
SE MUESTRAN
EN SU TAMAÑO
REAL
Tuerca de sequridad
1/4"-20
Perno Hexagonal
5/16"-18x7/8"
Tuerca de
sequridad 1/4"
Brazos en
riel
Riel
(Sección centro)
10
Perno de coche
1/4"-20x1/2"
Tuerca
5/16"-18
Llaves de caja de 11 mm
El sostén de la polea
del cable se fija a este
extremo del riel.
Riel
(sección final)
Perno de coche
1/4"-20x1/2"
Perno Hexagonal
5/16"-18x7/8"
Arandela
5/16"
Tuerca
5/16"-18
Llaves de caja de 13 mm
Arandela
5/16"
EN DIRECCIÓN
OPUESTA AL
ABRE-PUERTAS
Ménsula
