Planificación
Identifique la altura y el tipo de puerta de garaje que tiene.
Revise el área de su garaje y observe si alguna de las siguientes
instalaciones corresponden a la suya. A veces se requieren
materiales adicionales, así que tal vez sea conveniente tener
esta hoja y las ilustraciones correspondientes a la mano cuando
inicie la instalación de su abre-puertas.
Dependiendo de sus necesidades individuales, es posible que en
algunos casos vayan a necesitar materiales o herramientas que
no se incluyen con este producto.
• Instalación Paso 1 – Observe la pared o el cielo raso justo
arriba de la puerta del garaje. La ménsula del cabezal debe de
estar firmemente sujeta a los soportes de la estructura.
• Instalación Paso 5 – Si el plafón o cielo raso de su garaje
tiene acabados, es posible que necesite una ménsula de
soporte y/o más pernos y perneria para la instalación.
• ¿Hay otra puerta que dé acceso al garaje? Si no es así, será
necesario contar con el Desenganchador exterior rápido,
Modelo 1702E. Vea la página de Accesorios.
INSTALACIÓN EN UNA PUERTA SECCIONAL
Se necesita un refuerzo horizontal y
vertical para puertas ligeras de garaje
(fibra de vidrio, acero, aluminio,
puertas con paneles de vidrio, etc.)
Para mayores detalles consultar la página 25.
Pared de cabecera
Detector de seguridad de reversa
(Accesorio opcional)
La holgura en la tensión
de la cadena es normal
cuando la puerta se encuentra cerrada
Resorte
de torsión
Línea vertical del
centro de la puerta
Detector de
seguridad de reversa
El espacio entre la base de la
(Accesorio opcional)
puerta y el piso no debe
superar los 6 mm
• Observe el punto donde la puerta hace contacto con el piso.
El espacio entre la base de la puerta y el piso no debe
exceder 6 mm. Si no es así, se corre el riesgo de que el
sistema de reversa de emergencia no funcione correctamente.
Vea Ajustes, Paso 3. Va a ser necesario reparar ya sea el piso
o la puerta.
INSTALACIÓN CON UNA PUERTA SECCIONAL
• Si tiene una puerta de aluminio, fibra de vidrio, o con paneles
de vidrio, va a necesitar refuerzos verticales y horizontales de
la puerta. (Instalación, Paso 10).
• El abre-puertas se debe instalar arriba del centro de la puerta,
pero si existe algún resorte de tensión o placa de apoyo en el
paso de la ménsula del cabezal, se puede instalar hasta a 1.2
m a la derecha o a la izquierda del centro de la puerta. Vea
Instalación, Pasos 1 al 10.
TECHO TERMINADO
Se requiere de un sostén
de soporte y tornillos de
sujeción. Consultar la página 21.
Resorte de
extensión
O
Unidad de
control de
la puerta,
Puerta
instalada
de acceso
en la pared
Pared de
cabecera
Puerta
del garaje
4

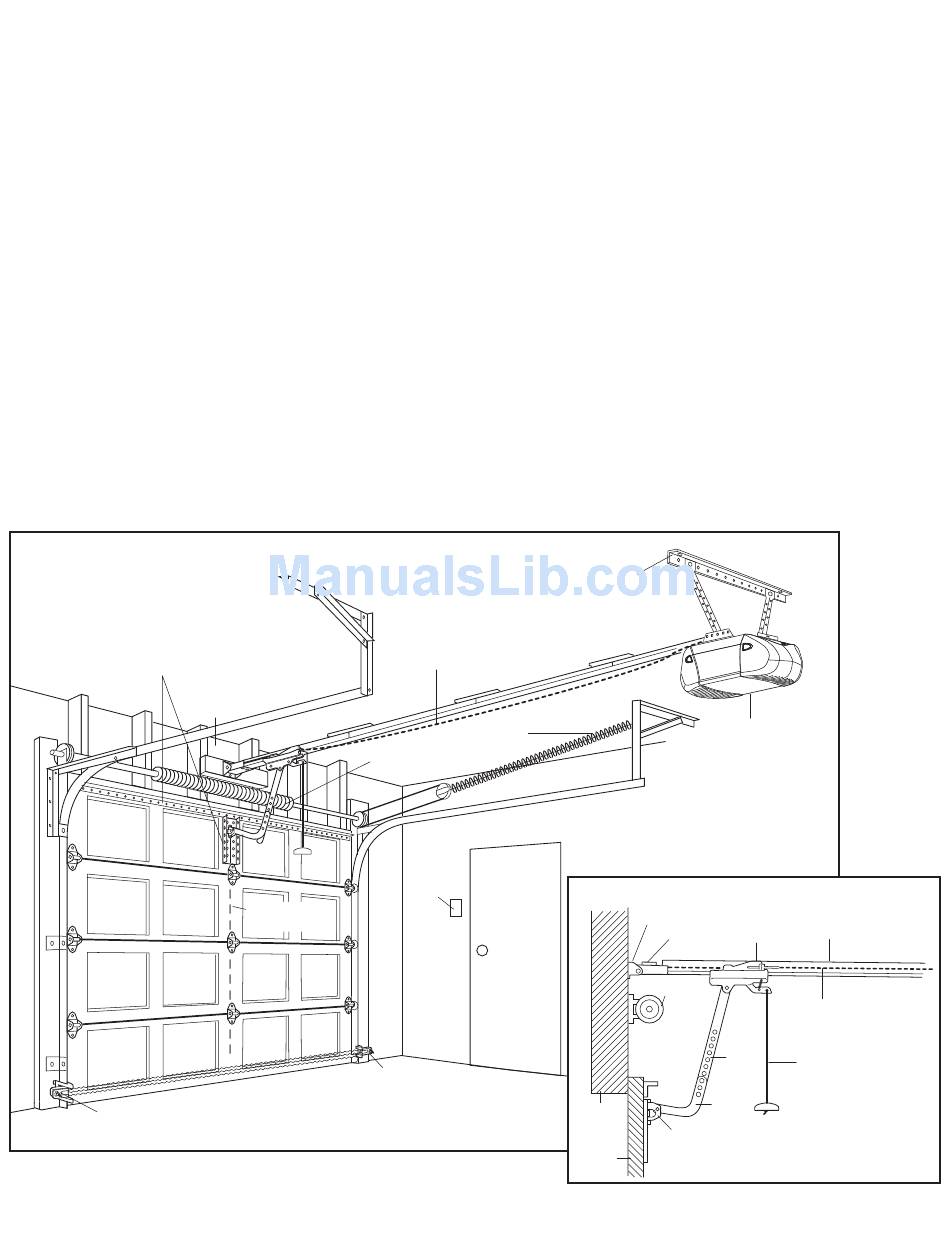

Unidad del motor
EN POSICIÓN CERRADA
Soporte de
cabecera
Ménsula
Carro
Los
resortes
Cadena
Brazo
Cuerda y manija
recto
del sistema de
liberación
de emergencia
Brazo
curvo
Soporte
de la puerta
Riel "T"
