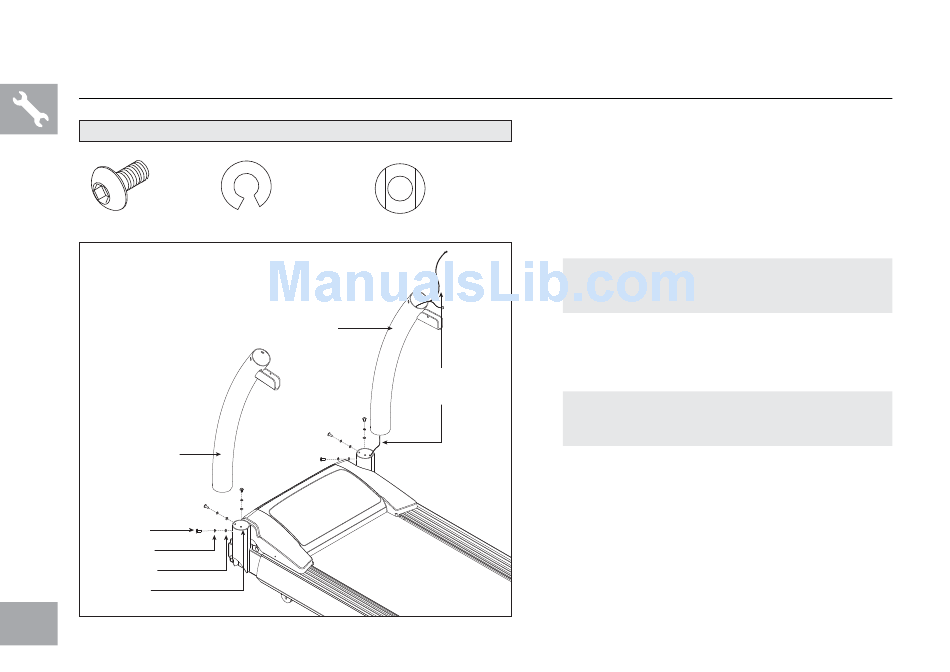

ASSEMBLAGE ÉTAPE 1
QUINCAILLERIE POUR ÉTAPE 1 :
BOULON (A)
20 mm
Qté : 6
MÂT DE LA CONSOLE
GAUCHE
BOULONS (A)
RONDELLES À
RESSORT (B)
RONDELLES EN
ARC (C)
BÂTI DE BASE
56
RONDELLE À
RESSORT (B)
8,2 mm
Qté : 6
MÂT DE LA CONSOLE DROIT
A Ouvrez la TROUSSE DE QUINCAILLERIE POUR
L'ÉTAPE 1.
B Fixez le FIL DE GUIDAGE au CÂBLE DE LA CONSOLE et
RONDELLES
EN ARC (C)
tirez le FIL DE GUIDAGE par le MÂT DE CONSOLE DE
8,4 mm
DROITE. Après avoir tiré le FIL DE GUIDAGE par le mât,
Qté : 6
l'extrémité du CÂBLE DE CONSOLE doit se trouver en haut
du mât. Détachez et jetez LE FIL DE GUIDAGE.
REMARQUE : Ne pincez pas le câble de la console en
plaçant le mât sur le bâti de base.
C Fixez le MÂT DE CONSOLE au BÂTI DE BASE à l'aide
de 3 BOULONS (A), 3 RONDELLES À RESSORT (B) et
3 RONDELLES EN ARC (C).
FIL DE GUIDAGE
CÂBLE DE LA CONSOLE
REMARQUE : Ne pas serrer les boulons avant d'avoir
terminé l'étape 3.
D Répétez l'étape C de l'autre côté.
