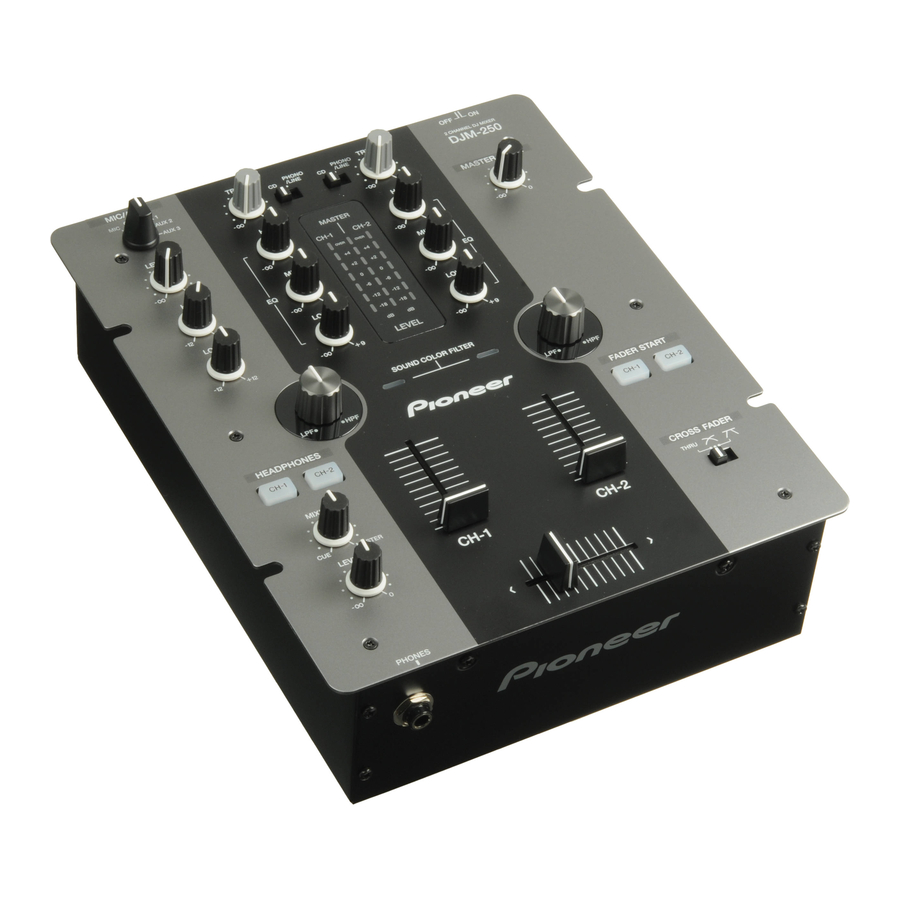

DJ MIXER
MESA DE MEZCLAS DJ
DJM-250-K
DJM-250-W
http://www.prodjnet.com/support/
The Pioneer website shown above offers FAQs, information on software and various other types of information
and services to allow you to use your product in greater comfort.
El sitio Web de Pioneer indicado más arriba tiene una sección con las preguntas más frecuentes, y además
ofrece información del software y varios tipos de información y servicios para que usted pueda usar su
producto con la mayor comodidad.

Operating Instructions

Manual de instrucciones

Advertisement

Table of Contents
loading

Related Manuals for Pioneer DJM-250-W

Summary of Contents for Pioneer DJM-250-W

  • Page 1: Operating Instructions

    El sitio Web de Pioneer indicado más arriba tiene una sección con las preguntas más frecuentes, y además ofrece información del software y varios tipos de información y servicios para que usted pueda usar su producto con la mayor comodidad.
  • Page 2 Thank you for buying this Pioneer product. Please read through these operating instructions so you will know how to operate your model properly. After you have finished reading the instructions, put them away in a safe place for future reference.
  • Page 3 (2) this device must accept any interference received, including interference that may cause undesired operation. Product Name: DJ MIXER Model Number: DJM-250-K / DJM-250-W Responsible Party Name: PIONEER ELECTRONICS (USA) INC. SERVICE SUPPORT DIVISION Address: 1925 E. DOMINGUEZ ST. LONG BEACH, CA 90810-1003, U.S.A. Phone: 1-800-421-1404 URL: http://www.pioneerelectronics.com...

  • Page 4: Table Of Contents

    Using the filter function (filter section) ........... 12 Selecting the crossfader’s curve characteristics (crossfader section) .................. 12 Starting playback of a Pioneer DJ player using the fader (fader start section) .................. 12 Monitoring the sound over headphones (headphones section) ..13 Using a microphone or external device (MIC/AUX section) ....

  • Page 5: Before Start

    Features This unit is a DJ mixer that carries over the technology of the Pioneer DJM series, the world standard in club sound. It is a standard type unit equipped with the basic functions required for mixing, enabling full-fledged DJ play easily.

  • Page 6: Connections

    Connect to a DJ player or other line level device. 6 CONTROL terminal (page 7) Connect using a control cord (included with Pioneer DJ players). 7 SIGNAL GND terminal (page 7) Connect an analog player’s ground wire here. This helps reduce noise when the analog player is connected.

  • Page 7: Connecting The Input/Output Terminals

    Audio cable 1 To use the fader start function, connect a control cord (page 12). The fader start function can only be used when connected to a Pioneer DJ player.  Cord hook Loosen the cord hook’s screw and pinch the AC adapters’...

  • Page 8: About The Ac Adapter

    If there are irregularities with the AC adapter or power plug, ask your Read & Retain Instructions nearest Pioneer authorized service center or your dealer to carry out Read all operating and user information provided with this product. repair work.

  • Page 9: Mounting The Power Plug

    Mounting the power plug Power plug This product comes with the types of power plugs shown below. Use the Slide the power plug along the guide rails in the AC appropriate power plug for the country or region you are in. adapter unit as shown on the diagram below, then press Type 1 (for Mexico, Taiwan, etc.) in until a click is heard.

  • Page 10: Operation

    Operation Control panel Mixer section Two sets of audio signals can be adjusted separately for basic DJ mixing MIC/AUX section Mixer section (page 11). MIC/AUX 9 CD, PHONO/LINE input selector switch TRIM TRIM AUX 1 PHONO PHONO 2 CHANNEL DJ MIXER /LINE /LINE AUX 2...

  • Page 11: Basic Operations (Mixer Section)

    5 Move the crossfader f. Basic operations (mixer section) Switch the channel whose sound is output from the speakers. — Left edge: The [CH-1] sound is output. — Center position: The sound of [CH-1] and [CH-2] is mixed and output. TRIM TRIM PHONO...

  • Page 12: Using The Filter Function (Filter Section)

    Description of effect Indicator rotation Applies the effect of the If you connect a Pioneer DJ player using a control cable (supplied with Left treble sound fading out. Red (flashing) a DJ player), you can start playback of control other operations of the DJ (LPF: low pass filter) player with the fader of this unit.

  • Page 13: Monitoring The Sound Over Headphones (Headphones Section)

    To start playback using the crossfader Using a microphone or external device (MIC/AUX section) 1 Set [THRU, ] (the crossfader curve selector switch) j to [ ] or [ MIC/AUX AUX 1 2 Press the [CH-1] or [CH-2] button i in the fader start AUX 2 AUX 3 section.

  • Page 14: Additional Information

    Sometimes the trouble may lie in another component. Inspect the other components and electrical appliances being used. If the trouble cannot be rectified after checking the items below, ask your nearest Pioneer authorized service center or your dealer to carry out repair work.

  • Page 15: About Trademarks And Registered Trademarks

    BALANCED OUTPUT output terminal trademarks XLR connector................... 1 set PHONES output terminal ! Pioneer is a registered trademark of PIONEER CORPORATION. Stereo phone jack (Ø 6.3 mm) ............1 set ! The names of companies and products mentioned herein are the CONTROL terminal trademarks of their respective owners.
  • Page 16 Le damos las gracias por la adquisición de este producto Pioneer. Lea a fondo estas instrucciones de utilización para que aprenda a utilizar correcta- mente su modelo. Después de haber terminado de leer estas instrucciones, guárdelas en un lugar seguro para, en caso de ser necesario, consultarlas en el futuro.
  • Page 17 Selección de las características de curva de crossfader (sección de crossfader) ................11 Inicio de reproducción en un reproductor DJ de Pioneer usando el fader (sección de inicio de fader) .......... 11 Monitoreo del sonido con los auriculares (sección de auriculares)..12 Utilizando un micrófono o aparato externo (Sección MIC/AUX) ..

  • Page 18: Antes De Empezar A Usar La Unidad

    Características Esta unidad es un mezclador DJ que emplea la tecnología de la serie DJM de Pioneer, la norma mundial en sonido de clubes. La unidad es del tipo estándar, equipada con las funciones básicas necesarias para mezclar sonidos, lo que permite al DJ realizar una reproducción completa.

  • Page 19: Conexiones

    Conecte a un reproductor DJ o a otro aparato de nivel de línea. 6 Terminal CONTROL (la página 6) Conecte usando un cable de control (incluido con los reproductores DJ de Pioneer). 7 Terminal SIGNAL GND (la página 6) Conecte aquí el cable de tierra de un reproductor analógico.

  • Page 20: Conexión De Los Terminales De Entrada/Salida

    1 Para usar la función de inicio de fader, conecte un cable de control (la página 11). La función de inicio del fader sólo se puede usar cuando hay conexión con un reproductor DJ de Pioneer.  Gancho de cables Afloje el tornillo del gancho del cable y fije el cable de alimentación de CA debajo del gancho.

  • Page 21: Instrucciones De Seguridad

    8. este producto. Si hay irregularidades con el adaptador de CA o la clavija de alimenta- ción, pida a su centro de servicio autorizado por Pioneer más cercano o Limpieza a su concesionario que realice el trabajo de reparación.
  • Page 22 Montaje de la clavija de alimentación Clavija de alimentación Este producto viene con los tipos de clavijas de alimentación mostra- Deslice la clavija de alimentación a lo largo de los raíles dos más abajo. Use la clavija de alimentación apropiada para el país o guía de la unidad del adaptador de CA como se muestra región en que usted se encuentre.

  • Page 23: Operación

    Operación Panel de control Sección de mezclador Para hacer la mezcla de DJ básica se pueden ajustar por separado dos Sección MIC/AUX Sección de mezclador juegos de señales de audio (la página 10). MIC/AUX 9 Conmutador selector de entrada CD, PHONO/LINE TRIM TRIM AUX 1...

  • Page 24: Operaciones Básicas (Sección Del Mezclador)

    4 Cambie [THRU, ] (el conmutador selector de Operaciones básicas (sección del curva de crossfader) j. Esto cambia las características de la curva del crossfader. Para conocer mezclador) detalles, vea Selección de las características de curva de crossfader (sec- ción de crossfader) en la página 11. TRIM TRIM 5 Mueva el crossfader f.

  • Page 25: Uso De La Función De Filtro (Sección De Filtro)

    Rojo (parpadeando) (LPF: filtro pasabajos) Centro — Naranja (encendido) Si conecta un reproductor DJ de Pioneer usando un cable de control Aplica el efecto de sonido (suministrado con el reproductor DJ), usted puede iniciar la reproduc- Derecha grave que se desvanece.

  • Page 26: Monitoreo Del Sonido Con Los Auriculares (Sección De Auriculares)

    Para iniciar la reproducción usando el Utilizando un micrófono o aparato crossfader externo (Sección MIC/AUX) 1 Ponga [THRU, ] (el conmutador selector de MIC/AUX curva de crossfader) j en [ ] o [ AUX 1 AUX 2 AUX 3 2 Pulse el botón [CH-1] o [CH-2] i en la sección de inicio LEVEL del fader.

  • Page 27: Información Adicional

    Si no se puede corregir el problema después de comprobar los elementos de abajo, pida al servicio de Pioneer autorizado más cercano o a su concesionario que realice el trabajo de reparación. ! Esta unidad puede no funcionar bien debido a la electricidad estática o a otras influencias externas. En este caso, el funcionamiento apropiado se puede restaurar desconectando la alimentación, esperando 1 minuto y volviendo a conectar la alimentación.

  • Page 28: Diagrama En Bloques

    MASTER 2 ...............+18 dBu/10 kW Diafonía (CD) ..................74 dB ! Pioneer es una marca registrada de PIONEER CORPORATION. Características del ecualizador de canales ! Los nombres de compañías y productos mencionados aquí son HI ................–∞ a + 9 dB (13 kHz) marcas de fábrica de sus respectivos propietarios.
  • Page 30 感謝您購買先鋒產品。 請詳閱操作手冊以瞭解正確操作購買機型的方式。 閱畢手冊後，請妥善收藏以便未來參考。 在有些國家或地區中，電源插頭和電源開關的形狀有時和說明圖片顯示的不同。但是連接和操作方法相同。 D3-4-2-1-3_A1_Zhtw D3-4-2-2-1a_A1_Zhtw ON/OFF D3-4-2-1-4*_A2_Zhtw D3-4-2-1-7a_A1_Zhtw D3-4-2-2-2a*_A1_Zhtw D3-4-2-1-7c*_A1_Zhtw S002*_A1_Zhtw K041_A1_Zhtw K056_A1_Zhtw_PSV_1 Zhtw...
  • Page 31 目錄 閱讀本手冊的方式 本手冊中的顯示器、功能表及按鍵名稱皆以括號括起。 （例如 [MASTER] 聲道、[ON/OFF]、[File] 功能表） 開始前 功能與特色 ........4 系統設定範例 ........4 包裝內容物 ........4 連接 零件名稱 ........5 連接輸入／輸出端子 ......6 關於 AC 變壓器 ......... 7 操作 控制面板 ........9 關於本機的電源開關 ......9 基本操作（混音器部分） ......10 使用濾波器功能（濾波器部分） ....11 選擇交叉音控器的曲線特性（交叉音控器部分）...

  • Page 32: 功能與特色

    開始前 功能與特色 本機屬承襲先鋒 DJM 系列一貫技術的 DJ 混音器，而此項技術堪稱俱樂部音效的世界級標準。此為配備基本混音功能 的標準機型，可讓技藝精湛的 DJ 輕鬆播放。 SOUND COLOR FILTER MIC/AUX INPUT 每聲道皆配備 SOUND COLOR FILTER 功能，轉動大型控制 本機配備三組 AUX 輸入， 可從外部裝置輸入音訊訊號（電 鍵即可輕易達到濾波器音效。您可利用此特性來以直覺 腦、可攜式音訊裝置、電視、合成器等） ，以及麥克風輸 方式改編及混合音軌進行 DJ 表演。 入。 AUX 不僅可用於 DJ 表演， 也可作為欣賞音樂的前置 擴大器。 3 頻段等化器 XLR OUTPUT 本機配備...

  • Page 33: 零件名稱

    連接 在裝置間連接或變更連線前，請確定關閉電源並從插座上拔下 AC 變壓器插頭。 在連接 AC 變壓器前，請等候至完成裝置間的所有連線為止。 只能使用本機隨附的 AC 變壓器。 有關已連接元件，請參閱操作手冊。 零件名稱 後面板、前面板 CH-2 CH-1 SIGNAL PHONO / LINE PHONO / LINE CONTROL CONTROL LINE PHONO LINE PHONO DC IN 1GND 3 COLD 2 HOT MASTER 2 MASTER 1 1 ON/OFF 開關（第 9頁） 8 AUX 端子（第...

  • Page 34: 連接輸入／輸出端子

    連接輸入／輸出端子 ! 建立結合電腦、音訊介面等 DVS（數位乙烯系統）時，請小心連接音訊介面至本機的輸入端子及輸入選擇器切換的 設定。 另請參閱 DJ 軟體及音訊介面的操作手冊。 後面板、前面板 AUDIO CONTROL CH-2 CH-1 SIGNAL PHONO / LINE PHONO / LINE CONTROL CONTROL LINE PHONO LINE PHONO DC IN 1GND 3 COLD 2 HOT MASTER 2 MASTER 1 INPUT INPUT POWER POWER 1 若要使用推桿啟動功能，請連接控制線（第...

  • Page 35: 關於 Ac 變壓器

    關於 AC 變壓器 ! 當本產品在效能上出現明顯的變化時 – 代表本產品 安全說明 需要維修。 若要確保您的個人安全並將本機完整操作潛能發揮至最 請檢查 AC 變壓器或電源插頭是否合乎規格，然後利用指 大，請詳閱並遵循這些安全說明。 定的程序將電源插頭插入 AV 變壓器指定的位置，直到聽 見卡嗒聲。 關於詳細資訊，請參閱 第 8頁 上 安裝電源 閱讀 & 保留說明 插頭 。 閱讀本產品隨附的所有操作及使用者資訊。 若 AC 變壓器或電源插頭的規格不符，請向最近的先鋒授 清潔 權服務中心或經銷商要求進行維修。 使用沾濕的布清潔外表機殼。 避免使用任何包含液體、 ! 請勿將 AC 變壓器的電線纏繞在頸部周圍。 這麼做會 噴霧或酒精成分的流質清潔產品。...
  • Page 36 安裝電源插頭 電源插頭 本產品隨附的電源插頭類型如下所示。 請使用適合您所 如下圖所示，將電源插頭沿導軌滑進 AC 變壓器中，然後 在國家或地區的電源插頭。 再按下直到聽見卡嗒聲。 類型 1（適用墨西哥、台灣等） 類型 2  取出電源插頭 按下 AC 變壓器上的 [PUSH] 按鍵時，如下圖所示將電源 插頭滑離變壓器以取出。 只要安裝電源插頭，就無須取出。 類型 3（適用香港、馬來西亞、新加坡等） 類型 4（適用澳大利亞、紐西蘭等） 類型 5（適用泰國等） Zhtw...

  • Page 37: 控制面板

    操作 控制面板 混音器部分 可個別調整用於基本 DJ 混音的兩組音訊訊號 （第 10頁） 。 MIC/AUX 9 CD、PHONO/LINE 輸入選擇器開關 MIC/AUX TRIM TRIM PHONO PHONO AUX 1 2 CHANNEL DJ MIXER /LINE /LINE a TRIM 控制鍵 AUX 2 DJM-250 AUX 3 b EQ（HI、MID、LOW）控制鍵 MASTER LEVEL LEVEL MASTER CH-1 CH-2 c 主要音量指示燈...

  • Page 38: 基本操作（混音器部分

    4 切換 [THRU、 、 ]（交叉音控器曲線選擇器開關） 基本操作（混音器部分） j。 可切換交叉音控器曲線特性。 關於詳細資訊， 請參閱 第 11頁 上 選擇交叉音控器的曲線特性 （交叉音控器部分） 。 TRIM TRIM PHONO PHONO /LINE /LINE 5 移動交叉音控器 f。 切換由揚聲器輸出聲音的聲道。 — 左邊：輸出 [CH-1] 聲音。 MASTER CH-1 CH-2 — 中央位置：混合 [CH-1] 及 [CH-2] 的聲音並輸出。 OVER OVER —...

  • Page 39: 使用濾波器功能（濾波器部分

    2 操作 [CH-2] 2。 選擇交叉音控器的曲線特性 （交叉音控器部 如在 第 10頁 上 使用聲道推桿混音 下的步驟 2 到 6 所述 分） 進行操作。 3 將交叉音控器 f 逐漸向右移。 檢查揚聲器輸出的聲音時，操作交互推桿以使用 [CH-2] CROSS FADER THRU 替代 [CH-1] 的聲音。 一旦只由揚聲器輸出 [CH-2] 聲音即完成混音。 使用濾波器功能（濾波器部分） — [THRU]：不想使用交互推桿時請選擇此項目。 — [ ]：可在此設定逐漸升高的曲線。 — [ ]：可在此設定猛然升高的曲線。...

  • Page 40: 監控耳機聲音（耳機部分

    若要使用交互推桿開始播放 使用麥克風或外接裝置（MIC/AUX 部分） 1 將 [THRU、 、 ]（交叉音控器曲線選擇器開關）j MIC/AUX 設為 [ ] 或 [ ]。 AUX 1 AUX 2 AUX 3 2 按下推桿啟動部分中的 [CH-1] 或 [CH-2] 按鍵 i。 LEVEL 開啟推桿啟動功能。 3 移動交叉音控器 f。 將交互推桿移動到要使用推桿啟動功能聲道的相反側。 4 設定 DJ 播放機上的指令 DJ 播放機在指令點會暫停播放。 5 移動交叉音控器...

  • Page 41: 故障排除

    其他資訊 故障排除 ! 不正確的操作方式，常被誤以為是系統問題或故障。如果您認為本元件有問題，請就以下各重點進行檢查。有時候 問題可能出在其他元件上。仔細檢查其他使用的元件和電器設備。如果對照過底下列出的要點還是無法修正問題， 請洽詢離您最近的先鋒授權服務中心或您的經銷商以進行維修。 ! 本機可能會因靜電或其他外在影響導致無法操作。此時，關閉電源，等待 1 分鐘後再開啟，即可還原正常操作。 問題 檢查 解決方法 電源是否未開啟。 是否確實連接隨附的 AC 變壓器？ 確實連接隨附的 AC 變壓器至電源插座。 ( 第 6頁 ) 確實將隨附的 AC 變壓器電源線接至本機的線鉤。 ( 第 6頁 ) 電源供應器的 [ON/OFF] 開關是 將電源供應器 [ON/OFF] 開關設為 [ON]。 ( 第 9頁 ) 否設為...

  • Page 42: 區塊圖

    區塊圖 3Band MASTER LEVEL TRIM FILTER METER LINE1/ CH 1 PHONO1 LEVEL METER CH 1 MASTER 1 OUT FADER HP CH 1 MASTER CROSS 3Band TRIM FILTER MASTER 2 OUT FADER LINE2/ CH 2 PHONO2 LEVEL METER CH 2 FADER HP MASTER HP CH 2 2Band...
