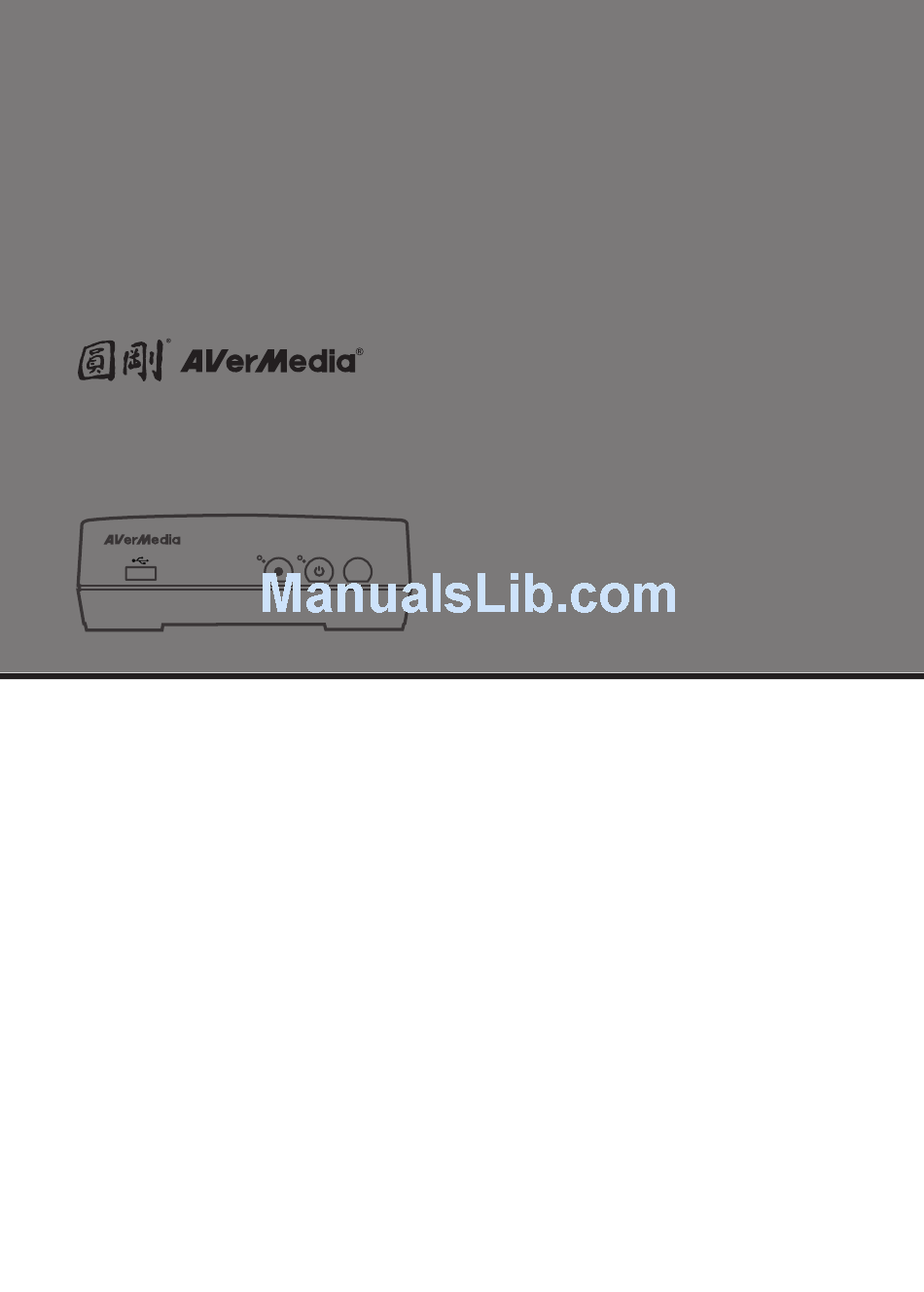

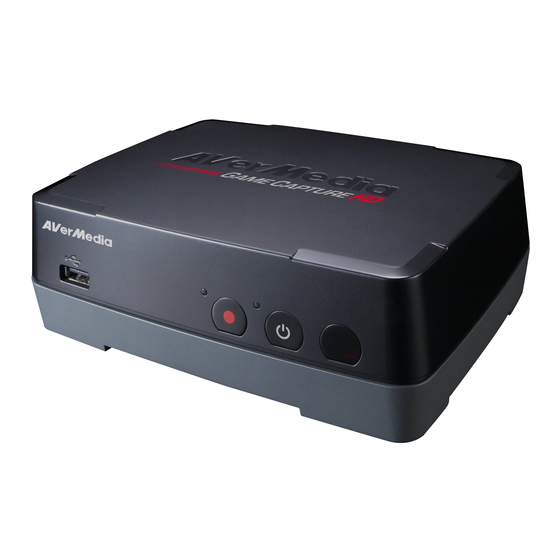

  • Page 1 Game Capture HD C281 English 繁體中文 Pусский Deutsch Español Canadien Français User Manual...

  • Page 3: Safety Precautions

    Safety Precautions Please read all of the safety precautions before using the product. The following symbols are used to indicate important information: CAUTION: The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the documentations accompanying the appliance.

  • Page 4: Important Safety Instructions

    Important Safety Instructions Read these operating instructions carefully before using the unit. Follow the safety instructions on the unit and the applicable safety instructions listed below. Keep these operating instructions handy for future reference. 1. Read these instructions. 2. Keep these instructions. 3.
  • Page 5 European Community Compliance Statement Class B This product is herewith confirmed to comply with the requirements set out in the Council Directives on the approximation of the laws of the Member States relating to Electromagnetic Compatibility Directive (EMC) 2004 / 108 / EC, Low Voltage Directive (LVD) 2006/95/EC and Energy-related Products Directive (ErP) 2009 / 125 / EC.
  • Page 6 ICES-003 (Canada) "This B digital apparatus complies with Canadian ICES-003. Cet appareil numerique de la B est conforme a la norme NMB-003 du Canada." BSMI Registration of Product Certification (Taiwan) R33183 KCC Class B Statement (Korea) GOST-R Certification (Russia) № РОСС TW.AB29.B05969 Срок...
  • Page 7 Disclaimer & Copyright © 2011 by AVerMedia Technologies, Inc. All rights reserved. No part of this document may be reproduced or transmitted in any form, or by any means (Electronic, mechanical, photocopy, recording, or otherwise) without prior written permission of AVerMedia Technologies, Inc.

  • Page 8: Specifications

    Specifications 遊戲錄影盒 Product Name Game Capture HD (HD Model No. C281 Power Input Rating 12V 1.5A Power Consumption < 7W (power consumption of hard drive not included) Standby Power Consumption < 1W Adapter Rating Input: 100-240V~, 50-60Hz 0.5A Max. Output: 12V 1.5A...

  • Page 9: Table Of Contents

    Table of Content Chapter 1 Package Contents ............2 Chapter 2 The Unit Parts ..............4 Touch Button Control Panel ..............4 Infrared Sensor ..................4 LED Indicator ..................5 Connection Ports ................. 6 2.4.1 Front View…………………………………………………………………..6 2.4.2 Rear View…………………………………………………………………..6 Chapter 3 Installation &...

  • Page 10: Chapter 1 Package Contents

    Thank you for purchasing Game Capture HD. Please read this user manual carefully to ensure proper use of this product. We recommend you to keep it for future reference. Introduction Game Capture HD, a stand-alone video capture box specially designed for TV gamers, allows you to ®...
  • Page 11  AVerMedia regularly releases the latest version of firmware for Game Capture HD. Having the latest firmware enhances the functionality of Game Capture HD. To download the latest firmware file, please go to http://www.avermedia.com and then enter the model name in Product Search field.

  • Page 12: Chapter 2 The Unit Parts

    Chapter 2 The Unit Parts 2.1 Touch Button Control Panel The touch button panel found on the front of the unit provides quick access to commonly used functions # Buttons Descriptions Record Press to start / stop recording. Power Press to turn the unit on / into stand-by mode. 2.2 Infrared Sensor When using the remote control, aim it at the infrared (IR) sensor located at the front panel of the unit.

  • Page 13: Led Indicator

    2.3 LED Indicator The LED indicators on the front of the unit show the device’s status. Red LED indicator Green / Blue LED indicator While the device is… The Green/Blue LED indicator… On (Standard Mode) Glows solid green On (Real-time Mode) Glows solid blue Off / in standby mode Lights off...

  • Page 14: Connection Ports

    2.4 Connection Ports 2.4.1 Front View USB slot  USB slot is for external USB storage device connection as well as for firmware upgrade via USB storage device.  USB hub is not supported. 2.4.2 Rear View Component video output Component video input RCA Audio L/R output RCA Audio L/R input...

  • Page 15: Chapter 3 Installation & First Time Setup

    Chapter 3 Installation & First Time Setup 3.1 Hardware Installation Please follow the steps below to properly connect Game Capture HD and your TV / video game consoles.  Game Capture HD supports one game console connection at a time only. ...
  • Page 16 Step 2 Connecting the Device to Your TV Using Component Video Cable Connect one end of the component video cable to the COMPONENT VIDEO OUT port on the rear of the device and the other end to the COMPONENT VIDEO IN (colored green, blue, and red) port on your TV.
  • Page 17 Step 4 Powering on Your Game Console Power on your game console. Step 5 Installing the Power Adapter Slide the Power Adapter Outlet Module into the groove on the Power Adapter. Step 6 Connecting the Power Adapter Connect the Power Adapter connector to the DC-IN port on the rear of the device. Then plug the power adapter to a wall outlet.
  • Page 18  Power off Game Capture HD and then make sure that the device is connected properly and with the proper cables.  If there is still no video signal on TV, refer to FAQs at http://www.avermedia.com for further troubleshooting. English-10...

  • Page 19: Storage Device Installation

    3.2 Storage Device Installation Game Capture HD supports 2.5 inch internal hard drive (with both 9.5mm and 12.5mm height) and external USB storage device. You can save the recorded files and snapshots either to the internal HDD or your external USB drive. 3.2.1 USB Storage Device Insertion Connect your portable USB hard drive or flash drive to the USB port on the front of Game Capture HD ...
  • Page 20 To install the internal HDD: Step 1 Removing the HDD Lid Use your fingertip to flip open the HDD lid, located on the bottom of Game Capture HD. Lift off the lid and set it aside. Step 2 Measuring HDD Height Using Measuring Card Use the measuring card placed on the HDD slot to measure the height of your HDD (9.5mm or 12.5mm).
  • Page 21 Step 3 Adjusting the Rotary Knob Adjust the rotary knob attached to the inner side of the lid to fit the height of your HDD. The default position of the rotary knob fits HDD with 9.5mm height. If you use HDD with 12.5mm height, rotate the rotary knob to the other direction.
  • Page 22 Align and insert the HDD connectors all the way into the SATA connectors attached to the slot. Push in firmly to secure them. Step 5 Replacing the HDD Lid Place the HDD lid back and snap it into place. English-14...
  • Page 23 To remove the internal HDD: Step 1 Removing the HDD Lid Removing internal HDD immediately after powering-off may cause personal injury due to heat. Please wait until the HDD cools down completely (it takes approximately 10 minutes) before any attempt to remove it. Use your fingertip to flip open the HDD lid, located on the bottom of Game Capture HD.

  • Page 24: Setup Wizard

     Make sure to install internal hard drive or external USB storage device beforehand.  For the first-time initialization, a short duration of black screen (approximately 20 seconds) is followed by AVerMedia logo. The blinking green status light indicates that Game Capture HD is starting up. Please wait until the welcome screen appears.
  • Page 25 Step 2 Setting up Date and Time Use ◄/► to move among options and ▲/▼ to adjust date and time. Press OK to confirm. Step 3 (Optional) Installing Storage Device If you have not yet installed any storage device, install it before continuing the setup process. Then press to go to the previous screen and press OK to run disk checking process.
  • Page 26  Disk formatting will remove all the data stored on the disk. Please properly backup your data before formatting the disk.  NEVER power off the device or unplug the power supply during the disk format process. Step 5 Setting up Storage Destination Use ▲/▼...

  • Page 27: Supported Resolutions

    3.4 Supported Resolutions Game Capture HD supports YPbPr input resolution: YPbPr 480i/576i 480p/576p 720p (50 & 60Hz) 1080i (50 & 60Hz) 3.5 Video Output Settings for Game Consoles Game Capture HD supports YPbPr input resolution up to 1080i. If you were using HDMI connection for your game console, you need to set the console’s video output to 1080i or below.
  • Page 28 Step 2 Select Component/D-terminal and confirm the selection. Then your TV screen goes blank immediately. Now use your TV remote to switch the TV input source to Component (YPbPr). The screen then comes back on again. Step 3 Check ALL the resolutions except for 1080p. Step 4 Confirm the setting.
  • Page 29 Step 5 Select Set Audio Output Settings. Step 6 Select Audio Input Connector/SCART/AV MULTI as audio output. Step 7 Confirm the setting. English-21...

  • Page 30: Video Output Settings For Xbox 360

    3.5.2 Video Output Settings for Xbox 360  Before resetting video output for Xbox, make sure to properly connect Game Capture HD with your Xbox.  Make sure to remove the HDMI cable beforehand, if it was plugged in.  Make sure to power off both Game Capture HD and your Xbox beforehand. ...

  • Page 31: Chapter 4 The Remote Control

    Chapter 4 The Remote Control The descriptions below show the deployment of the keys on the remote control. Under Real-time mode, the remote keys are invalid, except for (mode), (start/stop recording), (stop recording), (snapshot), and (power). English-23...
  • Page 32 Descriptions Buttons Press to turn the unit on / into stand-by mode. * Stand-by mode: power-saving sleep mode. Press to access the main menu. Press again to exit. Press the navigation keys to move among options. Press OK to confirm a selection. Press to play the last recorded file or view the last captured image.

  • Page 33: Chapter 5 Gameplay Capture

    Press to take a snapshot during gameplay or video playback. Press and hold to take multiple snapshots at a speed of two images per second. Press to pause the playback. Press OK or to resume playback. Press to play the video in slow motion (1/2x). Press again to enter frame-by-frame mode (See p.27 for details).

  • Page 34: Gameplay Capture Under Standard Mode

    5.2 Gameplay Capture under Standard Mode Descriptions OSD Menu Instant Recording During Gameplay - Press to activate instant recording. - Press to display the recording information, including recorded time and an estimate of the maximum recording time left on the disk. - Press again or to stop recording.
  • Page 35 Image Capture During Video Playback Way 1: - Press to capture current image. Way 2: Step 1: - Press to play the video in slow motion (1/2x). Press again to view the video frame by frame. - Press to pause the playback. Press to go to previous frame;...

  • Page 36: Gameplay Capture Under Real-Time Mode

    Disk Information - Press to display the disk information. Press again to hide it. Main menu - Press to call up the main menu. - Press to return to the game screen. 5.3 Gameplay Capture under Real-time Mode Descriptions OSD Menu Instant Recording During Gameplay - Press to activate instant recording...

  • Page 37: Chapter 6 The Osd Menu Display

    Quick Snapshot During Gameplay - Press to capture current image. - Press and hold to take multiple snapshots. Chapter 6 The OSD Menu Display Under the menu, you can check and manage both your recorded files and snapshots, and customize your preferences.

  • Page 38: Recordings And Snapshots

    6.1 Recordings and Snapshots You can check both recordings and snapshots captured by Game Capture HD in “Recordings and Snapshots”. Capture Format: Video AVI (Codec: H.264 format with MP3 audio) Image JPEG OSD Menu Descriptions Navigating - Use the navigation keys ◄/►/▲/▼ to select among items.
  • Page 39 - Press to play the file at normal (1x) speed when slow motion, rewind, or fast-forward is active. - Press once to restart the current playback. - Press twice to skip to the previous file. - Press to skip to the next file. - Press to stop the playback.
  • Page 40 Snapshots Viewing - Press or OK to view the selected image. Press return. - Press to view the previous image. - Press to view to the next image. - Press to display the image information, including storage disk and file name. USB Storage Device Removal In order to avoid data loss, it is highly recommended to safely remove your external...

  • Page 41: File Management

    6.2 File Management “File Management” allows you to manage videos and images captured by Game Capture HD. You can copy files between internal hard drive and external USB storage device, and delete unwanted files. Please note that only video and image files captured by Game Capture HD are supported. Before entering this submenu, insert your storage device first (USB 2.0 storage device / 2.5”...
  • Page 42 Select all Deselect all Delete OSD Menu Descriptions Navigating - Use ▲/▼ to select and OK to enter the folder in which you save the recordings and snapshots. - Use ▲/▼ to select “Back” and press OK to go one level up. - Press F1 to sort the files by file name, file size, or file type.
  • Page 43 Step 2: - Select and press OK to copy selected file(s) to USB disk. - Press to cancel copying the files in a progress. Step 3: - Press OK. Copying Files from USB Disk to Internal Step 1: - On the right-side list, use ▲/▼ to highlight the file that you want to copy to internal HDD.
  • Page 44 Deleting Files Step 1: - Use ▲/▼ to highlight the file(s) that you want to delete. Press OK to select/unselect an item. - Select and press OK to select all files. - Select and press OK to deselect all files. Step 2: - Select and press OK to remove the file...
  • Page 45 - Press to fast forward at 2x, 4x, 8x, 16x, 32x speed. - Press to play the file at normal (1x) speed when slow motion / rewind / fast-forward is active. - Press once to restart the current playback. - Press twice to skip to the previous file.

  • Page 46: Settings

    6.3 Settings You can customize your preferences in “Settings”. Descriptions OSD Menu Basic Operation - Use ▲/▼ to select a preferred category. Press OK to make a selection. Press to return to the previous page. - Press to directly access the main menu.
  • Page 47 Date and Time Use ◄/► to move among options and ▲/▼ to adjust date and time. Press OK to confirm. Power Management Boot-up Mode Use ▲/▼ to switch between different boot-up modes (Normal/Fast). Press OK to confirm. *Fast Mode speeds up the boot time, though more electricity is consumed.
  • Page 48 Estimated recording duration for different video quality settings: HD (1080i/720p) Video Quality Optimal Good Maximum Recording (7.5 Mbps) Length (5 Mbps) (10 Mbps) Storage Capacity 200 hrs 250 hrs 400 hrs 400 hrs 500 hrs 800 hrs SD 480i(576i)/480P(576P) Video Quality Optimal Good Maximum Recording...
  • Page 49 Follow the steps below to upgrade the firmware via USB storage device: Step 1: To download the latest firmware binary package, please go to http://www.avermedia.com, and then enter the model name in Product Search field. Firmware file is available on the product information page. Step 2: Extract the files by unzipping the package.
  • Page 50 Restore to Factory Settings Press F1 to restore to original factory settings. Press to abort the operation and return to the previous page. Product Information This page provides information about this product, such as the product name and firmware version, etc. English-42...
  • Page 51 目錄 第一章 包裝配件 ................2 第二章 產品概觀 ................4 控制面版 ....................4 遙控器接收範圍..................4 狀態指示燈 ................... 5 連接埠 ....................6 前視圖 ....................6 2.4.1 後視圖 ....................6 2.4.2 第三章 安裝及首次設定 ..............7 硬體安裝 ....................7 安裝儲存裝置 ..................11 插入外接儲存裝置 ................11 3.2.1 安裝及移除內接硬碟...

  • Page 52: 第一章 包裝配件

    感謝您購買 HD 遊戲錄影盒。操作前請務必詳讀本手冊，以確保產品正確及有效使用。閱讀後請妥善保管 以備日後參考。 產品簡介 HD 遊戲錄影盒是一款專為遊戲玩家設計、可獨立使用的高畫質影像擷取盒，HD 遊戲錄影盒 可連接多種遊 3 及 Xbox 360)， 高畫質 戲機(如 最高可擷取 的 遊戲畫面。不需另外連接電腦，即可錄製遊 ® PlayStation 1080i 戲片段或擷取精采畫面，並直接儲存至內部 SATA 硬碟或外接的儲存裝置中。 遊戲進行中，您可使用 HD 遊戲錄影盒前方面版的錄影鍵或遙控器上的按鈕單鍵啟動 1080i 即時遊戲錄影， 亦可利用遙控器上的按鈕輕鬆擷圖。 第一章 包裝配件 當您打開本產品包裝時，請先檢查下列項目是否完整無缺，如有缺漏，請立即與經銷商聯絡。 HD 遊戲錄影盒 電源變壓器 (12V/1.5A) 電源變壓插頭 色差端子連接線 繁體中文-2...
  • Page 53 RCA 音源線 操作手冊 快速安裝手冊 遙控器（附電池） 遊戲機專用色差端子連接線 (選購)  包裝內容物外觀依銷售地區可能與圖示有些微差異。  遊戲機專用色差端子連接線 (PS2、PS3、Xbox 360 及 Wii 專用) 為選購配件，用於將遊戲機一次連接至 HD 遊戲 錄影盒。  圓剛科技(AVerMedia)將定期於官網發佈更新 HD 遊戲錄影盒軔體版本的重要資訊。韌體更新可提升產品效能 及穩定度。請至 http://www.avermedia.com 產品資訊頁下載最新版本。(韌體更新相關資訊請參閱第 39 頁 「韌 體更新」)。 繁體中文-3...

  • Page 54: 第二章 產品概觀

    第二章 產品概觀 2.1 控制面版 在 HD 遊戲錄影盒的前方控制面版上，您可以輕鬆、快速地找到常用的控制按鈕。 按鍵 說明 錄影 開始錄影/停止錄影 電源 開機/待機 2.2 遙控器接收範圍 使用遙控器時，請對準產品前方面版的紅外線(IR)接受器，以確保訊號能正確接收。適用範圍約為 60 度， 距離為 6 米以內。 繁體中文-4...

  • Page 55: 狀態指示燈

    2.3 狀態指示燈 產品前方面板上的狀態指示燈指出產品的狀態。 1 紅色 LED 狀態指示燈 綠色/藍色 LED 狀態指示燈 若 HD 遊戲錄影盒… 指示燈模式為… 開啟(標準模式) 持續顯示綠色 開啟(即時模式) 持續顯示藍色 關機或待機中 熄滅 開機中/關機中/更新韌體中 持續閃爍綠色 發生錯誤 綠色和藍色交替閃爍 接收遙控器指令(標準模式) 閃爍綠色一次 接收遙控器指令(即時模式) 閃爍藍色一次 若 HD 遊戲錄影盒… 指示燈模式為… 處於錄影狀態 持續閃爍紅色 接收螢幕快照指令 閃爍紅色一次 標準模式及即時模式的相關說明，請參閱第 26 頁「標準模式&即時模式」 。 繁體中文-5...

  • Page 56: 連接埠

    2.4 連接埠 2.4.1 前視圖 USB 連接埠  USB 連接埠可用於連接您的 USB 儲存裝置，或透過 USB 儲存裝置進行韌體更新。  不支援 USB 分享器。 2.4.2 後視圖 色差端子輸出 色差端子輸入 RCA 音源輸出 RCA 音源輸入 電源輸入 繁體中文-6...

  • Page 57: 第三章 安裝及首次設定

    第三章 安裝及首次設定 3.1 硬體安裝 請依照下列步驟將 HD 遊戲錄影盒連接至電視及遊戲機。  開始進行硬體安裝前，請先關閉遊戲機電源。  HD 遊戲錄影盒一次僅能連接一台遊戲機。  若您想安裝內接硬碟，請先安裝完成再進行線材連接 (內接硬碟安裝方法請參閱第 12 頁 「安裝及移除內接硬碟」 )。  連接時請注意接頭與端子的顏色是否相符。 步驟一 使用[遊戲機專用色差端子連接線]將產品連接至遊戲機 遊戲機專用色差端子連接線 (PS2、PS3、Xbox 360 及 Wii 專用) 為選購配件，用於將電視遊樂器一次連 接至 HD 遊戲錄影盒。此連接線一端由色差端子連接線(綠藍紅)及 RCA 音源線(紅白)組成，另一端為三種 遊戲機 (PS2/3, Xbox and Wii) 接頭。 步驟...
  • Page 58 步驟二 使用[色差端子連接線]將產品連接至電視 將色差端子連接線其中一端連接至產品後方的色差端子輸出埠。再將另一端連接至電視後方的色差端子輸 入埠(綠藍紅接頭)。 步驟三 使用[RCA 音源線]將產品連接至電視 將 RCA 音源線其中一端連接至產品後方的 RCA 音源輸出埠。再將另一端連接至電視後方的 RCA 音源輸 入埠(紅白接頭)。 繁體中文-8...
  • Page 59 步驟四 將遊戲機開機 將遊戲機開機。 步驟五 組裝電源變壓器 將電源變壓插頭滑進電源變壓器上的溝槽內，直到聽見喀嚓聲為止。 繁體中文-9...
  • Page 60 步驟六 連接至電源 將電源變壓器其中一端連接至產品後方的電源輸入埠，然後將另一端連接至牆上電源插座。 步驟七 開啟 HD 遊戲錄影盒 連接好所有設備後，按下 HD 遊戲錄影盒前方的電源鍵。 或 將遙控器對準產品前方的紅外線(IR)接受器，並按下遙控器上的電源鍵。 當綠色狀態指示燈恆亮，表示裝 置已開啟。 繁體中文-10...

  • Page 61: 安裝儲存裝置

     請調整您遊戲機的解析度設定。若您原本使用 HDMI 連接線連接遊戲機，請先將遊戲機的影像輸入設定調整為 1080i 以下(詳細資訊請參閱第 20 頁「遊戲機影像輸出設定」 。)。  先將 HD 遊戲錄影盒關機，再檢查連接方式是否正確。  若仍無畫面顯示，請至 參考完整的 FAQs。 http://www.avermedia.com 3.2 安裝儲存裝置 HD 遊戲錄影盒內建 2.5 吋 SATA 硬碟插槽，可兼容 9.5mm 及 12.5mm 兩種硬碟，並支援外接 USB2.0 儲 存裝置。您可將錄製完成的檔案及螢幕快照存至內接硬碟或外接儲存裝置。 3.2.1 插入外接儲存裝置 將 USB 外接硬碟或 USB 隨身碟插入產品前方的 USB 連接埠。...

  • Page 62: 安裝及移除內接硬碟

    3.2.2 安裝及移除內接硬碟  請使用全新未格式化的硬碟，或使用 NTFS/FAT32 檔案系統的硬碟。HD 遊戲錄影盒最高支援 2TB 的硬碟。  安裝及移除內接硬碟前，請先關閉 HD 遊戲錄影盒的電源並拔除插頭。  關機後請勿立即取出硬碟，避免硬碟過熱造成燙傷。關機後請等待硬碟完全冷卻(約十分鐘)後再取出。 安裝內接硬碟: 步驟一 移除硬碟蓋 用指尖將產品底部的硬碟蓋翻開。取下蓋板並將之置於一旁。 繁體中文-12...
  • Page 63 步驟二 測量硬碟厚度 使用放置於硬碟插槽內的測量卡測量您硬碟的厚度(9.5mm 或 12.5mm)。 步驟三 調整旋鈕 調整硬碟蓋內側的旋鈕以符合您硬碟的厚度。 若使用 9.5mm 硬碟: 若使用 12.5mm 硬碟: 繁體中文-13...
  • Page 64 步驟四 插入硬碟 將硬碟的貼紙黏貼面朝上及硬碟連接端向左，放入硬碟插槽。 將硬碟連接端與硬碟插槽的 SATA 連接埠對齊，平行插入並推至底。 請確實完全插入，避免硬碟鬆脫。 繁體中文-14...
  • Page 65 步驟五 蓋回硬碟蓋 將手指放置於圖示位置並向下壓，直到聽見喀嚓聲為止。 移除內接硬碟: 關機後請勿立即取出硬碟，避免硬碟過熱造成燙傷。關機後請等待硬碟完全冷卻(約十分鐘)後再取出。 步驟一 移除硬碟蓋 用指尖將產品底部的硬碟蓋翻開。取下蓋板並將之置於一旁。 繁體中文-15...
  • Page 66 步驟二 移除硬碟 將硬碟以圖示箭頭方向拉出，並小心取出硬碟。 步驟三 蓋回硬碟蓋 將手指置放於圖示位置並向下壓，直到聽見喀嚓聲為止。 繁體中文-16...

  • Page 67: 初次設定

    3.3 初次設定 初次啟動 HD 遊戲錄影盒時，設定精靈將自動執行。請依照下列步驟完成初次設定。  開始設定前，請先安裝內接硬碟或插入外接儲存裝置。若要安裝內接硬碟，請先關機。  第一次開啟 HD 遊戲錄影盒時，電視螢幕將出現短暫黑畫面(約 10 秒)，此屬正常現象。當產品前方綠色狀態 指示燈持續閃爍，表示裝置開機中。請耐心等待歡迎畫面出現。 步驟一 設定語言 當歡迎畫面出現時，使用▲/▼選擇介面語言，按 OK 確認。 步驟二 設定日期與時間 使用◄/►選擇項目，並使用▲/▼調整日期與時間， 按 OK 確認。 繁體中文-17...
  • Page 68 步驟三 (視情況而定) 安裝儲存裝置 若您尚未安裝儲存裝置，請先安裝再繼續設定。 安裝儲存裝置後，按 回到上一個畫面，並按 OK 進行磁碟檢查。 若您已安裝儲存裝置，請跳至步驟五。 安裝內接硬碟前，請先關閉 HD 遊戲錄影盒的電源並拔除插頭。 步驟四 (視情況而定) 格式化儲存裝置 若您使用全新硬碟，須先格式化硬碟。 按 OK 開始格式化。格式化完成後，請按 OK 重新開 機 。  硬碟格式化將清除儲存於硬碟中的所有資料，開始格式化前請先備份您的資料。  硬碟格式化過程中，請勿關機或拔除插頭。 繁體中文-18...
  • Page 69 步驟五 選擇檔案儲存位置 使用▲/▼選擇錄影檔及螢幕快照的儲存磁碟，按 OK 進入。 再使用▲/▼選擇儲存資料夾，按 OK 進入資料夾。 按 F1 儲存設定。 步驟六 完成設定 按 OK 結束設定精靈並開始使用 HD 遊戲錄影盒。 遊戲畫面即出現。 繁體中文-19...

  • Page 70: 支援解析度

    3.4 支援解析度 HD 遊戲錄影盒支援解析度如下: YPbPr (色差端子輸入) 480i/576i 480p/576p 720p (50 & 60Hz) 1080i (50 & 60Hz) 3.5 遊戲機影像輸出設定 HD 遊戲錄影盒支援色差端子輸入，最高可擷取 1080i 的高畫質影像來源。若您原本使用 HDMI 連接線連 接遊戲機，請先將遊戲機的影像輸入設定調整為 1080i 以下。 3.5.1 PS3 影像輸出設定  調整 PS3 影像輸入設定前，請先將 HD 遊戲錄影盒與遊戲機妥善連接。  請勿移除遊戲機原本連接的 HDMI 連接線，並確認遊戲機專用色差端子連接線已插入。 ...
  • Page 71 步驟二 選擇影像色差端子／D 端子並確認。確認後電視將 出現黑畫面。 使用您電視的遙控器將電視訊號源切換至色差輸 入後，畫面即出現。 步驟三 勾選 1080p 之外的所有解析度。 步驟四 確認設定內容。 繁體中文-21...
  • Page 72 步驟五 選擇調整聲音輸出設定。 步驟六 選擇聲音輸出端子/SCART/AV MULTI 為聲音輸出 格式。 步驟七 確認設定內容。 繁體中文-22...

  • Page 73: Xbox 360 影像輸出設定

    3.5.2 Xbox 360 影像輸出設定  調整 Xbox 影像輸入設定前，請先將 HD 遊戲錄影盒與遊戲機妥善連接。  請先移除原本接在遊戲機後方的 HDMI 連接線。  開始設定前，請先將 HD 遊戲錄影盒及 Xbox 關機。  開始設定前，請先確認您電視機的支援解析度。可支援的解析度因電視機的種類而異。詳細資訊請參閱您電視 機隨附的說明文件。  步驟一 將 Xbox 開機。 前往我的 Xbox，然後選擇系統設定。 接著選擇 主機設定 > 顯示 > HDTV 設定。 步驟二 選擇 1080i 或低於 1080i 的解析度並確認。 關於遊戲機影像輸出的詳細資訊，請參閱您遊戲機隨附的說明文件。...

  • Page 74: 第四章 遙控器

    第四章 遙控器 您可以使用遙控器進行各種功能操作，如下所述: 除以下按鍵之外，遙控器按鍵在即時模式下無作用： (開始/停止錄影)、 (停止錄影), (螢幕快照), 和 (待機)。 按鍵 說明 開機/待機。 開啟/關閉功能選單。 繁體中文-24...
  • Page 75 使用方向鍵選取項目。按 OK 確定選取。 回播上一個錄製完成的檔案，或是觀看上一張螢幕快照。 開始錄影/停止錄影。 開始播放所選檔案。 慢動作播放、快轉及倒轉時，按此鍵以一般速度(1x)播放。 停止播放。 停止錄影。 倒轉 (2x, 4x, 8x, 16x, 32x) 。 瀏覽檔案時，回到上一頁。 瀏覽檔案時，重新播放目前檔案。再按一次可播放清單中的上一個項目。 顯示影像品質設定頁面。再按一次即退出。 (請依照螢幕指示操作) (請依照螢幕指示操作) (請依照螢幕指示操作) 在標準模式及即時模式間切換 (詳細說明請參閱第 26 頁 「標準模式&即時模式」 。 ) 顯示錄影及播放等相關資訊。 回到上一層選單或是退出選單。 在遊戲進行中或影片回播時，按一次進行單張擷圖、長按以一秒兩張的速度進行 連續擷圖。 暫停播放。按 OK 或 繼續播放。 慢動作播放影片(1/2x)。再按一次可進入逐格播放(frame-by-frame)模式 (詳細說明請參閱第 27 頁「影片回播中擷取畫面」 。) 繁體中文-25...

  • Page 76: 第五章 遊戲畫面擷取

    快轉 (2x, 4x, 8x, 16x, 32x)。 瀏覽檔案時，跳至下一頁。 瀏覽檔案時，播放清單中的下一個項目。 刪除所選檔案。 顯示磁碟資訊。再按一次可隱藏資訊。 第五章 遊戲畫面擷取 本章節說明如何進行遊戲畫面錄製、螢幕快照、以及立即回播。 5.1 標準模式 & 即時模式 HD 遊戲錄影盒開機後預設為標準模式 。 若您想切換至即時模式 ， 請按遙控器上的 切換 。 再按一次 可切回至標準模式。 在標準模式下，選單及螢幕上的資訊為可顯示狀態，您可使用完整的功能。 在即時模式下，選單及螢幕上的資訊為隱藏狀態，並且僅提供錄影及螢幕快照功能。  若要使用錄影及螢幕快照功能，請先安裝內接硬碟或插入外接儲存裝置。安裝內接硬碟前，請先關閉 HD 遊戲錄 影盒的電源並拔除插頭。  錄影檔及螢幕快照預設儲存路徑為儲存裝置的根目錄。若要更改儲存路徑，請至 設定>磁碟管理>儲存位置。 (詳細說明請參閱第 38 頁「儲存位置」 。) 5.2 標準模式下進行遊戲畫面擷取...
  • Page 77 螢幕快照 - 按 進行單張擷圖。 - 長按 進行連續擷圖。 立即回播 - 按 回播上一個錄製完成的檔案，或是觀 看上一張螢幕快照。 - 再按一次 或按 停止播放。 影片回播中擷取畫面 方法一: - 按 擷取畫面。 方法二: 步驟一: - 慢動作播放影片(1/2x)。再按一次進入逐格播 放(frame-by-frame)模式。 或 - 按 暫停播放。再按 跳至上一個影格; 按 跳至下一個影格。 步驟二: - 按 擷取畫面。 繁體中文-27...
  • Page 78 影像品質調整 步驟 1: 按 進入影像品質調整頁面。 步驟 2: 使用 ▲/▼ 選擇“錄影品質”或“螢幕快照品質”。 按 OK 確認。 步驟 3: 使用▲/▼選擇品質選項，按 OK 確認。 步驟 4: 按 結束設定。 磁碟資訊 - 按 顯示磁碟資訊。再按一次隱藏資訊。 功能選單 - 按 顯示功能選單。 再按一次 或按 回到遊戲畫面。 繁體中文-28...

  • Page 79: 即時模式下進行遊戲畫面擷取

    5.3 即時模式下進行遊戲畫面擷取 OSD 選單畫面 說明 即時錄影 - 按 開始錄製影片。 再按一次 或按 停止錄影。 螢幕快照 - 按 進行單張擷圖。 - 長按 進行連續擷圖。 繁體中文-29...

  • Page 80: 第六章 Osd 選單設定

    第六章 OSD 選單設定 在選單下，您可檢視及管理錄影檔、也可根據您的喜好及使用習慣進行偏好設定。 以下詳述各項功能說明。 即時模式下無法顯示功能選單，若要開啟功能選單，請先按 切換至標準模式，再按 開啟功能選單。 OSD 選單畫面 說明 基本操作 - 按 開啟功能選單。 - 再按一次 或按 回到遊戲畫面。 - 使用 ▲/▼ 選擇選單中的項目 ， 再按 OK 確認 。 - 在次選單中，使用▲/▼ 選擇，再按 OK 確認。 按 可回到上一層選單。 6.1 錄影檔/螢幕快照檢視 透過「錄影檔/螢幕快照檢視」 ，您可瀏覽及播放 HD 遊戲錄影盒錄製完成的影片和螢幕快照。 錄影格式：...
  • Page 81 影片播放 - 按 或 OK 播放所選檔案。 - 按 或 OK 暫停播放。 按 或 OK 繼續播放。 - 按 慢動作播放影片(1/2x)。 - 按 倒轉 (2x, 4x, 8x, 16x, 32x) 。 - 按 快轉 (2x, 4x, 8x, 16x, 32x)。 - 慢動作播放、快轉及倒轉影片時，按 以一 般速度(1x)播放。 - 按 重新播放目前檔案。再按一次可播放清...
  • Page 82 步驟二: 按 擷取畫面。 檢視螢幕快照 - 按 或 OK 檢視所選的圖片 。 按 退出 。 - 按 播放清單中的上一個項目。 - 按 播放清單中的下一個項目。 - 按 顯示播放資訊 ， 包括磁碟類型和檔案名稱 。 安全移除 USB 儲存裝置 為避免資料遺失，請安全移除您的 USB 儲存裝 置。 步驟一: 按遙控器上的 。 步驟二: 選擇您想移除的磁碟名稱。 步驟三: 按 F2 確認移除。 繁體中文-32...

  • Page 83: 檔案管理

    6.2 檔案管理 透過「檔案管理」 ，您可管理 HD 遊戲錄影盒錄製好的影片和螢幕快照。您可在內接硬碟和外接 USB 儲存裝 置間複製檔案 ， 或是刪除不需要的檔案 。 請注意 HD 遊戲錄影盒僅能管理由該裝置擷取的錄影檔以及螢幕快照 。 進入選單前，請先安裝內接硬碟或插入 USB 儲存裝置。HD 遊戲錄影盒支援 USB 2.0 儲存裝置或檔案系統 為 NTFS/FAT32 的 2.5 吋硬碟。 檔案管理介面說明: 內接硬碟中的檔案清單 管理工具 USB 磁碟中的檔案清單 資訊顯示區 管理工具說明: 按鍵 說明 將檔案複製至 USB 磁碟 將檔案複製至內接硬碟...
  • Page 84 OSD 選單畫面 說明 基本操作 - 使用 ▲/▼ 選擇存放錄影檔及螢幕快照的資 料夾。 - 使用 ▲/▼ 選擇 “回上一層” 並按 OK 回到 上一層。 - 按 F1 變更檔案排序方式 (依檔名/檔案大小/ 檔案類型)。 - 按 至下一頁。 - 按 至上一頁。 - 按 開啟功能選單。 將檔案從內接硬碟複製至外接 USB 儲存裝置 步驟一: - 在左方清單上 ， 使用▲/▼選擇想複製的檔案 。 再按...
  • Page 85 步驟二: - 選擇 並按 OK 將所選檔案複製至內接 硬碟。 - 按 取消進行中的檔案複製。 步驟三: - 按 OK。 刪除檔案 步驟一: - 使用▲/▼選擇想刪除的檔案。再按 OK 選 擇。再按一次 OK 可取消選擇。 - 選擇 並按 OK 選擇所有檔案。 - 選擇 並按 OK 取消選擇所有檔案。 步驟二: - 選擇 並按 OK 將檔案從清單中移除。 或 - 按遙控器上的...

  • Page 86: 設定

    - 按 重新播放目前檔案。再按一次可播放 清單中的上一個項目。 - 按 播放清單中的下一個項目。 - 按 停止播放。 - 按 顯示播放資訊，包括儲存磁碟類型、 影片錄製解析度、影片時間長度、檔案名稱、 已播放時間及剩餘時間。 安全移除 USB 儲存裝置 為避免資料遺失，請安全移除您的 USB 儲存裝 置。 步驟一: 按遙控器上的 。 步驟二: 選擇您想移除的磁碟名稱。 步驟三: 按 F2 確認移除。 若單一檔案超過 4GB，將無法從 NTFS 格式的儲存裝置複製至 FAT32 格式的儲存裝置。解決方式為將磁碟格式 化為 NTFS 檔案系統，或使用檔案系統為 NTFS 的磁碟。 6.3 設定...
  • Page 87 語言 使用▲或▼選擇介面顯示語言，再按 OK 確認。 日期格式 使用▲或▼選擇日期格式，再按 OK 確認。 日期與時間 使用◄/►選擇項目，並使用▲/▼調整日期與時 間，按 OK 確認。 電源管理 開機模式 使用▲或 ▼切換開機模式(一般/快速)，再按 OK 確認。 *此模式會加快此裝置的開機速度，不過相對的會多消 耗一些電量。 自動開關機 使用▲或▼切換自動開關機模式(開/關)，再 按 OK 確認。 *若開啟自動開關機功能 ， 當 10 分鐘後無影像訊號輸入時， 裝置將自動關閉，而當有訊號輸入時，裝置將自動開啟。 繁體中文-37...
  • Page 88 錄影/螢幕快照 錄影品質: 使用▲或▼切換錄影品質(最佳/佳/最長時間)， 再按 OK 確認。 螢幕快照品質: 使用▲或▼切換螢幕快照品質(最佳/佳/標 準)，再按 OK 確認。 可錄影時間長度參考值: HD (1080i/720p) 最佳 佳 最長時間 錄影品質 錄影品質 磁碟容量 (7.5 Mbps) (5 Mbps) (10 Mbps) 磁碟容量 200 hrs 250 hrs 400 hrs 400 hrs 500 hrs 800 hrs SD 480i(576i)/480P(576P) 最佳...
  • Page 89 步驟三: 按 F1 儲存設定。 磁碟資訊 此頁面顯示內接硬碟或外接儲存裝置的容量使用狀 態。 按 F1 可格式化磁碟。 按 F2 可退出磁碟。 韌體更新 透過 USB 儲存裝置升級韌體 步驟一: 請先至 AVerMedia 官網 http://www.avermedia.com 產品專區頁面下 載新版韌體。 步驟二: 將韌體檔案解壓縮並移至 USB 磁碟的根目錄 中。再將 USB 儲存裝置接至 HD 遊戲錄影盒。 步驟三: 按 F1 開始進行更新。 更新過程中若欲取消，請按 。 步驟四: 更新完成後，按...
  • Page 90 回復出廠預設值 按 F1 回復出廠預設值。 過程中若欲取消，請按 。 產品資訊 提供關於產品及韌體版本等相關資訊。 繁體中文-40...
  • Page 91  Предварительно установите встроенный жесткий диск или внешний USB -накопитель.  При первоначальной инициализации после черного экрана (около 20 секунд) отображается логотип компании AVerMedia . Мигающий зеленый индикатор указывает на запуск устройства Game Capture HD. Дождитесь полного отображения исходного экрана.
  • Page 92 Шаг 3 (дополнительно) Установка накопителя Если ни один накопитель еще не установлен, перед дальнейшей настройкой установите его. Затем нажмите кнопку для возврата в предыдущий экран и нажмите кнопку OK для запуска функции проверки диска. Если накопитель уже был установлен, перейдите к Шагу 5. Перед...
  • Page 93 Затем кнопками ▲/▼выберите папку и нажмите кнопку OK для подтверждения. Нажмите клавишу F1, чтобы сохранить настройку. Шаг 6 Завершение работы мастера настройки Нажмите кнопку ОК, чтобы завершить работу мастера и приступить к использованию устройства Game Capture HD. Откроется окно игры. Поддерживаемое...
  • Page 94 Пульт дистаниционного управления На рисунке ниже показано расположение кнопок пульта ДУ. Справа от значка кнопки описано ее назначение. В режиме реального времени кнопки пульта ДУ не функционируют, за исключением кнопок (режим), (пуск/останов записи), (останов записи), (снимок) и (питание). Кнопка Назначение Включение...
  • Page 95 Запуск воспроизведения выбранного файла. Воспроизведение файла с нормальной скоростью (1x) в режимах замедленного воспроизведения, обратной или прямой перемотки. Останов воспроизведения. Останов записи. Обратная перемотка (скорость 2x, 4x, 8x, 16x, 32x). Возврат на предыдущую страницу. Воспроизведение текущей записи с начала. При повторном нажатии переход...
  • Page 96  Achten Sie darauf, zuerst die interne Festplatte bzw. das externe USB -Speichergerät zu installieren.  Bei der Erstinitialisierung erscheint nach kurzer Anzeige eines schwarzen Bildschirms (ca. 20 Sekunden) das AVerMedia-Logo. Die blinkende grüne Statusanzeige zeigt an, dass der Game Capture HD hochfährt. Bitte warten Sie, bis der Willkommensbildschirm angezeigt wird.
  • Page 97 Schritt 3 (optional) Speichergerät installieren Falls Sie noch kein Speichergerät installiert haben, installieren Sie bitte eines, bevor Sie mit der Einrichtung fortfahren. Kehren Sie dann durch Betätigung der -Taste zum vorherigen Bildschirm zurück und drücken zum Ausführen der Datenträgerüberprüfung OK. Wenn Sie Ihr Speichergerät bereits installiert haben, fahren Sie mit Schritt 5 fort.
  • Page 98 Wählen Sie dann mit ▲/▼einen Ordner und drücken zum Bestätigen OK. Drücken Sie F1, um die Einstellungen zu speichern. Schritt 6 Einrichtungsassistent verlassen Drücken Sie OK, um den Assistent zu verlassen und die Game Capture-Festplatte zu benutzen. Der Game-Bildschirm wird angezeigt. Unterstü...
  • Page 99 Die Fernbedienung Die nachstehenden Abbildungen zeigen den Einsatz der Tasten an der Fernbedienung. Weitere Informationen zu den Tastenfunktionen entnehmen Sie bitte den Beschreibungen auf der rechten Seite. Im Echtzeitmodus sind die Fernbedienungstasten mit Ausnahme von (Modus), (Aufnahme starten/beenden), (Aufnahme beenden), (Schnappschuss) und (Ein/Aus) nicht verfügbar.
  • Page 100 Zum Starten / Beenden der Aufnahme drücken. Zur Wiedergabe der ausgewählten Datei drücken. Zur Wiedergabe der Datei bei normaler Geschwindigkeit (1fach) drücken, wenn Zeitlupe, Rücklauf oder Schnellvorlauf aktiviert sind. Zum Beenden der Wiedergabe drücken. Zum Beenden der Aufnahme drücken. Zum Aktivieren des Rücklaufs drücken (2-, 4-, 8-, 16-, 32fach) Zum Aufrufen der vorherigen Seite drücken.
  • Page 101 Cuando vaya a instalarse por primera vez, siga la secuencia que se muestra a continuación para asegurar un funcionamiento correcto: Realice las conexiones  Encienda la consola de juego o el dispositivo de juegos  Encienda AVerMedia Capture Box Asistente para configuració n La primera vez que encienda la unidad Game Capture HD, aparecerá...
  • Page 102 Paso 3 (opcional) Instalar un dispositivo de almacenamiento Si todaví a no ha instalado ningún dispositivo de almacenamiento, instálelo antes de continuar con el proceso de configuración. A continuación, presione para ir a la pantalla anterior y presione OK (Aceptar) para llevar a cabo el proceso de comprobación del disco.
  • Page 103 A continuación, utilice los botones ▲/▼ para seleccionar una carpeta y presione OK (Aceptar) para confirmar la selección. Presione F1 para guardar la configuración. A continuación, aparecerá la pantalla de juegos. Paso 6 Terminació n del Asistente de Configuració n Presione Aceptar para salir del asistente y empezar a usar Game Capture HD.
  • Page 104 Mando a distancia Las ilustraciones siguientes muestran el desarrollo de los botones del mando a distan cia. Consulte la descripciones situadas a la derecha para obtener más información sobre la función y funcionamiento de cada botón. En el modo Tiempo real, los botones del mando a distancia no funcionan, excepto (modo), (iniciar y detener grabación),...
  • Page 105 Presione este botón para iniciar y detener la grabación. Presione este botón para iniciar la reproducción del archivo seleccionado. Presione este botón para reproducir el archivo a velocidad normal (1x) cuando hay movimiento lento, rebobinar o cuando el avance rápido está activo. Presione este botón para detener la reproducción.
  • Page 107  Lors de la première initialisation, un écran noir apparait (pendant environ 20 secondes) puis est suivi par le logo AVerMedia. Le voyant d'état clignote en vert indiquant que la Game Capture HD est en train de s'allumer. Veuillez patienter jusqu'à ce que l'écran d'accueil s'affiche.
  • Page 108 É tape nº3 (facultatif) Installation du périphérique de stockage Si vous n'avez pas installé de périphérique de stockage, installez-le avant de continuer le processus d'installation. Appuyez ensuite sur pour revenir à l'écran précédant et appuyer sur OK pour commencer le processus de vérification de disque.
  • Page 109 Puis utilisez les flèches ▲/▼ pour sélectionner un dossier et appuyer sur OK pour confirmer. Appuyer sur la touche F1 pour quitter l'assistant d'installation et commencer à utiliser la Game Capture HD. L'écran de jeu apparaî tra par la suite. É...
  • Page 110 La télécommande Les images ci-dessous expliquent la fonction des touches de la télécommande. Veuillez vous référer aux descriptions indiquées à droite pour plus d'informations sur la fonction et l'utilisation des touches. En mode Real-time , les touches de la télécommande sont inactives, à l'exception du (mode), (démarrer/arrêter l'enregistrement), (arrêter l'enregistrement),...
  • Page 111 Appuyer sur démarrer/arrêter l'enregistrement. Appuyer pour voir le fichier sélectionné. Appuyer sur voir le fichier avec une vitesse de lecture normale (x1) lorsque l'option de ralenti, rembobinage ou avance rapide est activée. Appuyer pour arrêter le mode lecture. Appuyer pour arrêter l'enregistrement. Appuyer pour rebobiner (2x, 4x, 8x, 16x, 32x).
  • Page 112 Open Source Code Notice The following GPL executables and LGPL, MPL libraries used in this product are subject to the BSD/FreeBSD/ GPL/GPLv2/GPLv2+/GPLv3 with GCC/ RLE/jpeg/LGPLv2/LGPLv2.1/LGPLv2.1/ GPLv2/LGPLv2.1+/LGPLv2+/ libpng/MIT/NewBSD/OPENSSL/PD/zlib License Agreements: cppstub/db/libpcre0 FreeBSD thttpd makedevs GPLv2 busybox/dbus/dbus-x11/devmem2/dosfstools/fbset/i2c-tools/iproute2/libblkid1/libdbus-1-3/ libfreetype6/libpam/libuuid1/linux-kernel/module-init-tools/module-init-tools-depmod/mtd-utils/ netbase/u-boot/update-modules/usbutils/util-linux-ng GPLv2+ iptables/sysvinit/tinylogin/udev/update-rc.d GPLv3 with GCC RLE libgcc1/libstdc++6 jpeg libjpeg8/libjpeg-tools...
  • Page 113 AVerMedia Technologies Inc. offers to provide source code to you for a charge covering the cost of performing such distribution, such as the cost of media, shipping and handling upon e-mail request to AVerMedia Technologies Inc. at http://www.avermedia.com For more information, please visit our website: http://www.avermedia.com/avertv/Product/ProductDetail.aspx?Id=556&tab=UserManual...
  • Page 116 M o d e l N o . C 2 8 1 P / N 3 0 0 A C 2 8 1 - D P 6 M a d e i n T a i w a n...
