- Page 1 Video Converter RF Modulator with S-Video Conversor de video Modulador de RF con S-video Instrucciones Instrucciones en español incluidas...
-
Page 2: Note To Catv System Installer
NOTE TO CATV SYSTEM INSTALLER: This reminder is provided to call the CATV system installer’s atten- tion to Article 820-40 of the NEC that provides guidelines for proper grounding and, in particular, specifi es that the cable ground shall be connected to the grounding system of the building, as close to the point of cable entry as practical. -
Page 3: The Fcc Wants You To Know

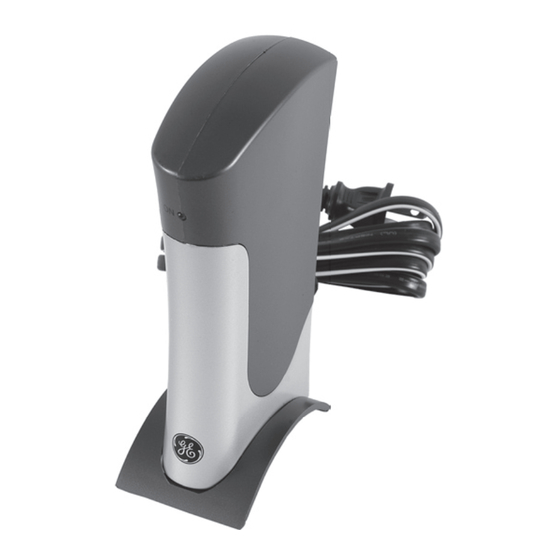

INTRODUCTION Your Video Converter (RF modulator) is designed to convert the separate audio and video signals (from a DVD, video camera, or video game, for example) into VHF TV signals that you can view on a TV set equipped with only a 75 Ohm (F-type) input. THE FCC WANTS YOU TO KNOW This device complies with Part 15 of FCC Rules. - Page 4 CABLES REQUIRED TO CONNECT YOUR NEW RF MODULATOR The following items (not supplied) are required to connect your RF Modulator to a video input source and your TV. • One audio/video cable with red, white, and yellow RCA connectors (AV23216), or •...
- Page 5 CONNECTING YOUR RF MODULATOR 1. Using the audio/video cable, connect the red and white RCA connectors to the audio out from the VCR or DVD matching red to red and white to white. 2. Connect the yellow RCA connector to the yellow video out from the VCR or DVD.
- Page 6 CONNECTING YOUR RF MODULATOR USING THE S-VIDEO CONNECTOR 1. Using the audio cable connect the red and white RCA connectors to the audio out on the VCR or DVD, match- ing red to red and white to white. 2. Using the s-video cable, connect one end of the s-video cable to the s-video port on the back of the VCR or DVD.
- Page 7 CONNECTING CATV, EXTERNAL ANTENNA OR SATELLITE CATV (without box, direct from CATV wallplate: 1. Using the other 75 coax cable, con- nect one end to the CATV wall plate. 2. Connect the other end of the cable to the Ant In on the RF modulator. 3.
- Page 8 If your video source is monaural: 1. Plug the connectors on one end of an A/V cable into the video and audio in- put jacks on the RF Modulator (using the AUDIO L jack). 2. Plug the cable’s other ends into the video and audio jacks on the video source.
- Page 9 If your TV is not already connected to another VHF source: 1. Connect a 75 ohm coaxial cable be- tween the To TV terminal on the RF modulator and the 75 ohm VHF/UHF terminal on your TV. 2. Plug the RF Modulator’s power cord into a standard AC outlet.
-
Page 10: Operation
OPERATION 1. Turn on the TV and set it to either channel 3 or 4, whichever is not used for regular broadcasts in your area. 2. Set the RF Modulator’s CHANNEL 3/4 switch to the same channel you set the TV (3 or 4). -
Page 11: Specifications
CARE To enjoy your RF modulator for a long time: • Keep the modulator dry. If it gets wet, wipe it dry immediately. • Use and store the modulator only in normal temperature environments. • Handle the modulator gentle and carefully. Don’t drop it. •... - Page 12 FCC Compliance Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed or used in accordance with the instructions, may cause harmful interference to radio communications.
-
Page 13: 90-Day Limited Warranty
90 DAY LIMITED WARRANTY Jasco Products Company warrants this product to be free from manufacturing defects for a period of ninety days from the original date of consumer purchase. This warranty is limited to the repair or replacement of this product only and does not extend to consequen- tial or incidental damage to other products that may be used with this unit. - Page 14 NOTA PARA EL INSTALADOR DEL SISTEMA CATV: Se provee este aviso para que el instalador del sistema CATV se fi je en el articulo 820-40 de NEC, que provee guias para una conexión a tierra apropiada y, en particular, especifi ca que el cable que va a tierra debe ser conectado al sistem conectado a tierra del edifi...
- Page 15 INTRODUCCÓN Su Modulador RF de Video está diseñado para convertir las señales separadas de video y audio (por ejemplo, de una cámara de video, computadora, videocasetera portátil o recibidor de satélite) en se- ñales VHF TV que usted puede ver un una televisión. LA FCC QUIERE INFORMARLE A USTED Este aparato cumple con la Parte 15 de las Reglas de la FCC.
- Page 16 CABLES NECESARIOS PARA CONECTAR SU NUEVO MODULADOR DE RF Los siguientes artívulos (no incluidos) son requeridos para conectar su Modulador RF a una fuente de salida de video y a su televisión. • Un cable de audio/video con conectores RCA rojo, blanco y amarillo (AV23216) o •...
- Page 17 CONEXIÓN DE SU MODULADOR DE RF 1. Mediante el cable de audio/video, acople los conectores RCA rojo y blanco a la salida de audio de la videograbadora o DVD de manera que coincidan rojo con rojo y blanco con blanco. 2.
- Page 18 CONEXIÓN DE SU MODULADOR DE RF CON CONECTOR DE S-VIDEO 1. Mediante el cable de audio, acople los conectores RCA rojo y blanco a la salida de audio de la videograba- dora o DVD, de manera que coincida rojo con rojo y blanco con blanco. 2.
- Page 19 CONEXIÖN DE TV por CABLE, AN- TENA EXTERIOR O TV por CABLE SATÉLITAL sin caja, directamente al punto de toma de TV por CABLE en la pared 1. Mediante el otro cable coaxial de 75 ohmios, conecte un extremo al punto de toma de TV por CABLE en la pared.
- Page 20 Si fu fuente de video es monoaural, enchufe los conectores en el extremo de un cable de A/V en los receptácu- los de entrada de video y audio en el Moudlador RF (utilizando ya sea el receptáculo AUDIO R oL). Enchufe los otros extremos del cable a los recep- táculos de video y audio de la fuente de video.
- Page 21 Si televisión no está conectada a otra fuente VHF, conecte el cable coaxial de 75 ohm entrre la terminal To TV en el modulador RF y la terminal VHF/UHF de 75 ohm en su televisión. Enchufe el cordón eléctrico del Modu- lador RF a un receptáculo AC estándar.
- Page 22 OPERACION 1. Encienda el televisor y póngalo en el canal 3 ó 4, cualquiera que no sea usado como un canal regular en su área. 2. Ponga el CHANNEL 3/4 del modula- dor RF en el mismo canal en que puso su televisión (3 ó...
-
Page 23: Especificaciones
