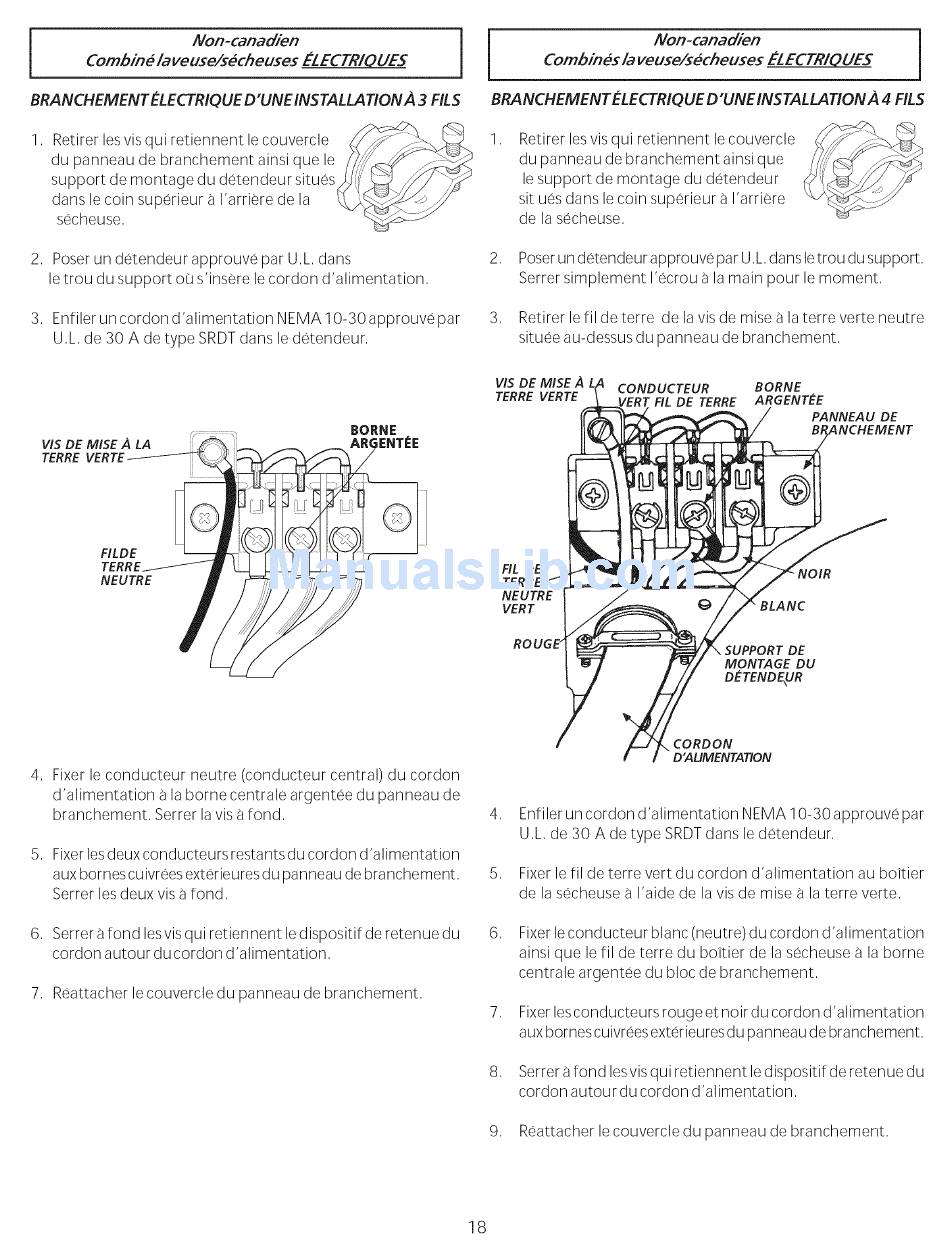

Non-canadien
i
Combin_ /aveuse/s_cheuses
£LECTRIOUES
BRANCHEMENT ELECTRIQUED'UNE INSTALLATIONA 3 FILS
l,
Retirer lesvis qui retiennent le couvercle
du panneau de branchement ainsi que le
support de montage du detendeur situes
dans le coin superieur a I'arriere de la
secheuse,
2, Poserun detendeur approuve par U,L, dans
le trou du support o@s'insere le cordon d'alimentation,
3, Enfiler un cordon d'alimentation NEMA 10-30 approuve par
U,L, de 30 A de type SRDTdans le detendeur,
VIS DE MISE A LA
TERRE VERTE
Non-canadien
Combin_s/aveuse/s_cheuses£LECTRlOUES
BRANCHEMENTELECTRIQUE D'UNE INSTALLATIONA 4 FILS
l,
Retirer lesvis qui retiennent le couvercle
du panneau de branchement ainsi que
le support de montage du detendeur
sit ues dans le coin superieur a I'arriere
de la secheuse,
,
,
Poserun detendeur approuve par U,L,dans letrou du support,
Setter simplement I%crou a la main pour le moment,
Retirer le fil de terre de la vis de mise a la terre verte neutre
situee au-dessus du panneau de branchement,
VIS DE MISE A
CONDUCTEUR
BORNE
TERRE VERTE
DE TERRE
ARGENT_'E
PANNEAU
DE
FILDE
TERRE
NEUTRE
FIL DE
NOIR
NEUTRE
VERT
BLANC
,
,
,
Fixer le conducteur neutre (conducteur central) du cordon
d'alimentation
a la borne centrale argentee du panneau de
branchement, Setter la visa fond,
Fixerlesdeux conducteurs restants du cordon d'alimentation
aux bornes cuiv@esexterieures du panneau de branchement,
Setter les deux visa fond,
Serrer a fond lesvis qui retiennent le dispositif de retenue du
cordon autour du cordon d'alimentation,
7, Reattacher le couvercle du panneau de branchement,
,
,
,
,
,
SUPPORT DE
MONTAGE
DU
D_-TENDE\UR
CORDON
D'AUMENTATION
Enfilet un cordon d'alimentation NEMA 10-30 approuve par
Ui, de 30 A de type SRDTdans le detendeur,
Fixer le fil de terre vert du cordon d'alimentation au boitier
de la secheuse a I'aide de la vis de mise a la terre verte,
Fixer le conducteur blanc (neutre) du cordon d'alimentation
ainsi que le fil de terre du boitier de la secheuse a la borne
centrale argentee du bloc de branchement,
Fixer lesconducteurs rouge et noir du cordon d'al imentation
aux bornes cuiv@esexterieures du panneau de branchement,
Serrer a fond lesvis qui retiennent le dispositif de retenue du
cordon autour du cordon d'alimentation,
9,
Reattacher le couvercle du panneau de branchement,
18
