9. Ouvrir les robinets d'eau et vérifier s'il y a des fuites.
REMARQUE : Remplacer les tuyaux d'arrivée d'eau après 5 ans
d'utilisation pour réduire le risque de défaillance intempestive.
Prendre note de la date d'installation ou de remplacement des
tuyaux d'arrivée d'eau, pour référence ultérieure.
Inspecter périodiquement les tuyaux; les remplacer en cas de
renflement, de déformation, de coupure, d'usure ou si une fuite
se manifeste.

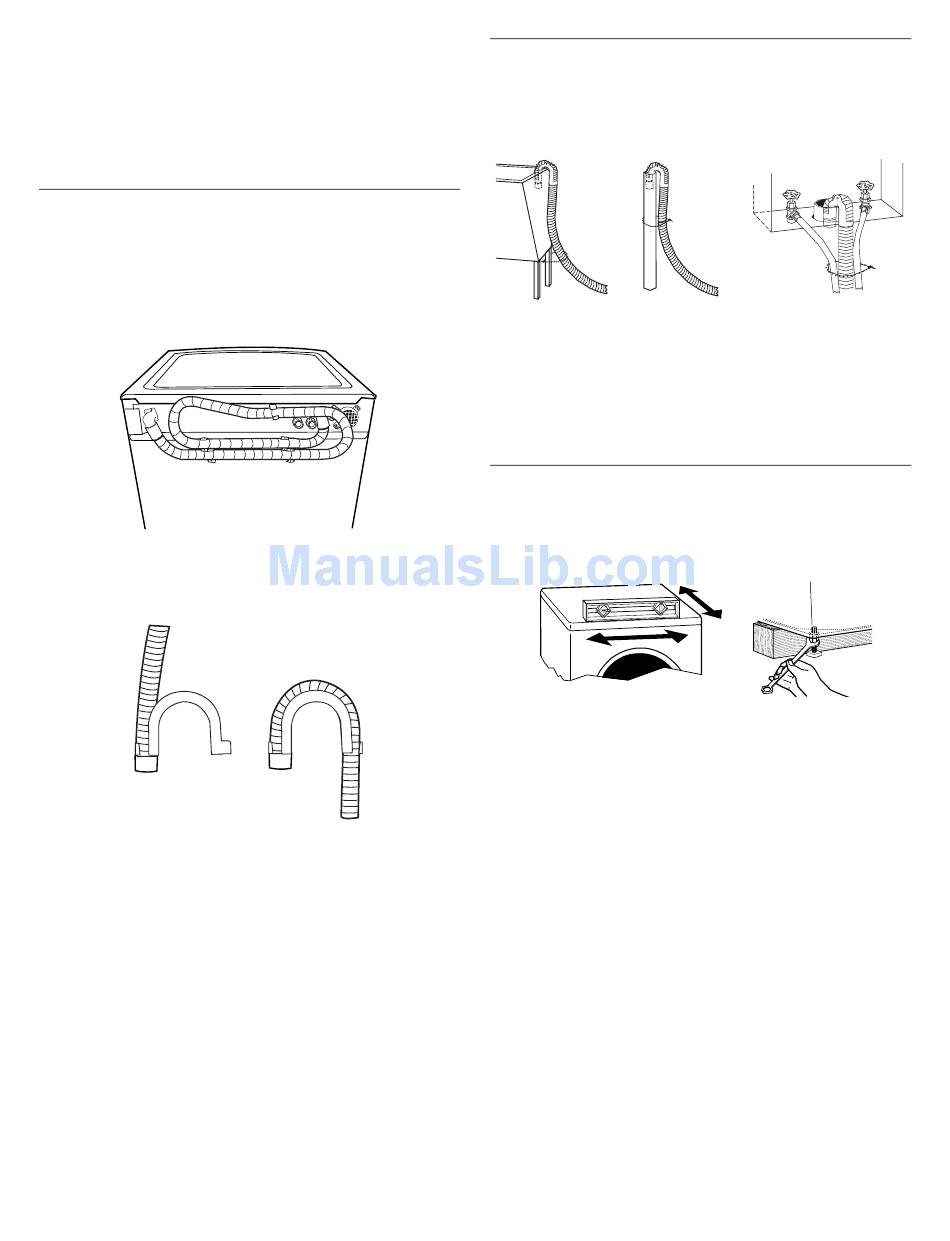

Acheminement du tuyau de vidange

Le bon acheminement du tuyau de vidange protège vos planchers
contre les dommages liés à une fuite d'eau. Lire et suivre ces
instructions.
Libération du tuyau de vidange fixé sur la caisse de la laveuse
Tirer doucement pour dégager le tuyau d'évacuation (matériau
ondulé) des agrafes d'arrimage.
Décharge de l'eau de lavage dans un évier de buanderie ou tuyau
de rejet à l'égout
Connecter la bride de retenue pour tuyau de vidange sur le tuyau de
vidange ondulé.
A
A. Emboîter une extrémité ou l'autre de la bride de retenue pour
tuyau de vidange sur le tuyau de vidange, au point de
commencement des ondulations.
B. Plier le tuyau de vidange pour le mettre au contact de la
bride de retenue du tuyau de vidange, et l'emboîter pour la
mise en place.
Pour empêcher l'eau de vidange de refluer dans la laveuse :
■ Ne pas redresser le tuyau de vidange ni forcer l'excédent de
tuyau dans le tuyau de rejet à l'égout. Le tuyau doit être bien
immobilisé, tout en permettant le passage d'air.
■
Ne pas mettre l'excédent du tuyau de vidange dans le fond de
l'évier de buanderie.
Égout au plancher
Il vous faudra peut-être des pièces supplémentaires. Voir Égout au
plancher dans "Outillage et pièces".
32
1. Faire passer le cordon d'alimentation par-dessus la laveuse.
2. Fixer le tuyau de vidange au pied de l'évier de buanderie ou au
Ne pas forcer l'excédent du tuyau de vidange dans le tuyau de rejet
à l'égout.
Un bon aplomb de la laveuse évite le bruit et les vibrations excessifs.
1. Utiliser un niveau placé sur le bord supérieur de la laveuse pour
2. S'assurer que les quatre pieds de nivellement sont bien stables et
B
3. Après avoir établi l'aplomb correct de la laveuse, utiliser une clé
4. La laveuse ne doit pas bouger d'avant en arrière, latéralement ou
5. Faire glisser la laveuse à son emplacement final.
6. Vérifier le bon aplomb de la laveuse.

Immobilisation du tuyau de vidange

tuyau de rejet à l'égout avec la courroie perlée fournie. (Voir les
illustrations A et B.)
A B
Si les robinets d'eau et le tuyau de rejet à l'égout sont placés en
retrait (voir illustration C), introduire l'extrémité en col de cygne
du tuyau de vidange dans le tuyau de rejet à l'égout. Attacher
fermement les tuyaux d'arrivée d'eau et le tuyau de vidange
ensemble, avec la courroie perlée.
Réglage de l'aplomb de la laveuse
contrôler l'aplomb, d'abord transversalement, puis dans le sens
avant arrière.
Si la laveuse est placée contre un mur, on doit l'écarter
légèrement du mur avant de l'incliner vers l'arrière. Si la laveuse
n'est pas d'aplomb, soulever l'avant de la laveuse avec une cale
de bois et ajuster la position des pieds au besoin; soulever
ensuite l'arrière de la laveuse et ajuster la longueur des pieds au
besoin. Répéter ces opérations jusqu'à l'obtention d'un aplomb
correct de la laveuse.
en contact avec le sol. Puis vérifier que la laveuse est parfaitement
d'aplomb (à l'aide d'un niveau).
plate de 17 mm pour serrer l'écrou de chaque pied contre la
caisse de la laveuse.
IMPORTANT : Les 4 pieds doivent être bien serrés. Si les
écrous ne sont pas bloqués contre la caisse de la laveuse, la
laveuse peut vibrer.
transversalement lorsqu'on appuie sur les bords supérieurs.
C
