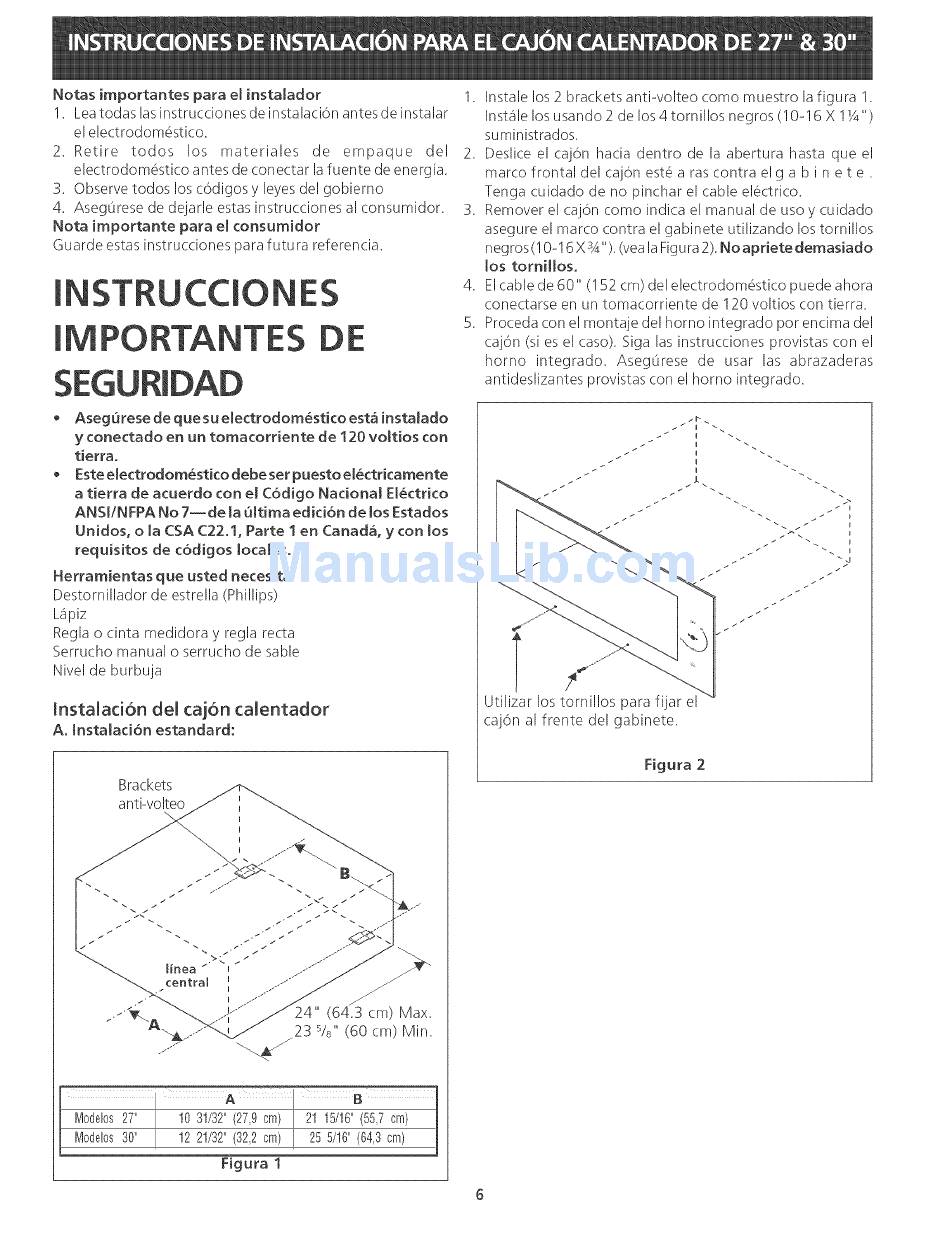

Frigidaire FEW30S2DCB Installation Instructions Manual page 6

27", 30" warming drawer
Hide thumbs

Advertisement

Notas importantes
para e! instalador
1. Leatodas las instrucciones de instalaci6n antes de instalar
el electrodom6stico.
2. Retire
todos
los
materiales
de
empaque
del
electrodom6stico antes de conectar la fuente de energia.
3. Observe todos los codigos y leyes del gobierno
4. Aseg0rese de dejarle estas instrucciones al consumidor.
Nota importante
para el consumldor
Guarde estas instrucciones para futura referencia.
ES
IMPORTANTES DE
1. Instale los 2 brackets anti-volteo como muestro la figura 1.
Instale los usando 2 de los 4 tornillos negros (I 0-16 X I Y4")
suministrados.
2. Deslice el caj()n hacia dentro de la abertura hasta que el
marco frontal del cai_')nest6 a ras contra el g a b i n e t e.
Tenga cuidado de no pinchar el cable electrico.
3. Remover el cai6n como indica el manual de uso y cuidado
asegure el marco contra el gabinete utilizando los tornillos
n egros(! O-16 X sA")(yea la Figura 2)No apriete demasiado
los tornHlos,
4. El (:able de 60" (152 cm) del electrodom6stico puede ahora
conectarse en un tomacorriente de 120 voltios (:on tierra.
5. Proceda con el montaje del homo integrado pot encima del
cajOn (si es el caso). Siga las instrucciones provistas con el
homo
integrado.
Ase%_rese de usar las abrazaderas
antideslizantes provistas con el horno integrado.
Aseg_rese
de que su electrodom_stko
est_ instalado
y conectado
en un tomacorriente
de 120 voItios
con
tierra.
Esteelectrodom_stkodebeserpuestoel_ctrkamente
a tierra
de acuerdo
con el C6digo
National
El_ctrico
ANSt/NFPA
No 7--de
la _ltima
edici6n
de los Estados
Unidos,
o la CSA C22.1, Parte ! en Canada,
y con los
requisitos
de cbdigos
locales.
Herramientas
que usted
necesita
Destornillador
de estrella (Phillips)
L_piz
Regla o cinta medidora
y regla recta
Serrucho
manual o serrucho de sable
Nivel de burbuja
Instalaci6n
del cajon calentador
Ao tnstataci6n
estandard:
Brackets
/[_.\
t"
f
_
.-
"_--
central
II
......... /_-/
.........
4.3cm
) Max
(6
_
........
_'--4_
23 %" (60 cm) Min
A
B
M0del0s 2 T
10 31/32(27,9cm)
21 15/16(55,7cm)
M0del0s 3 0'
12 21/32(32,2cm)
25 5/16 (64,3cm)
Figura 1
T
f..
Utilizar los tornillos para fijar el
caj6n al frente del gabinete.
Figura 2
