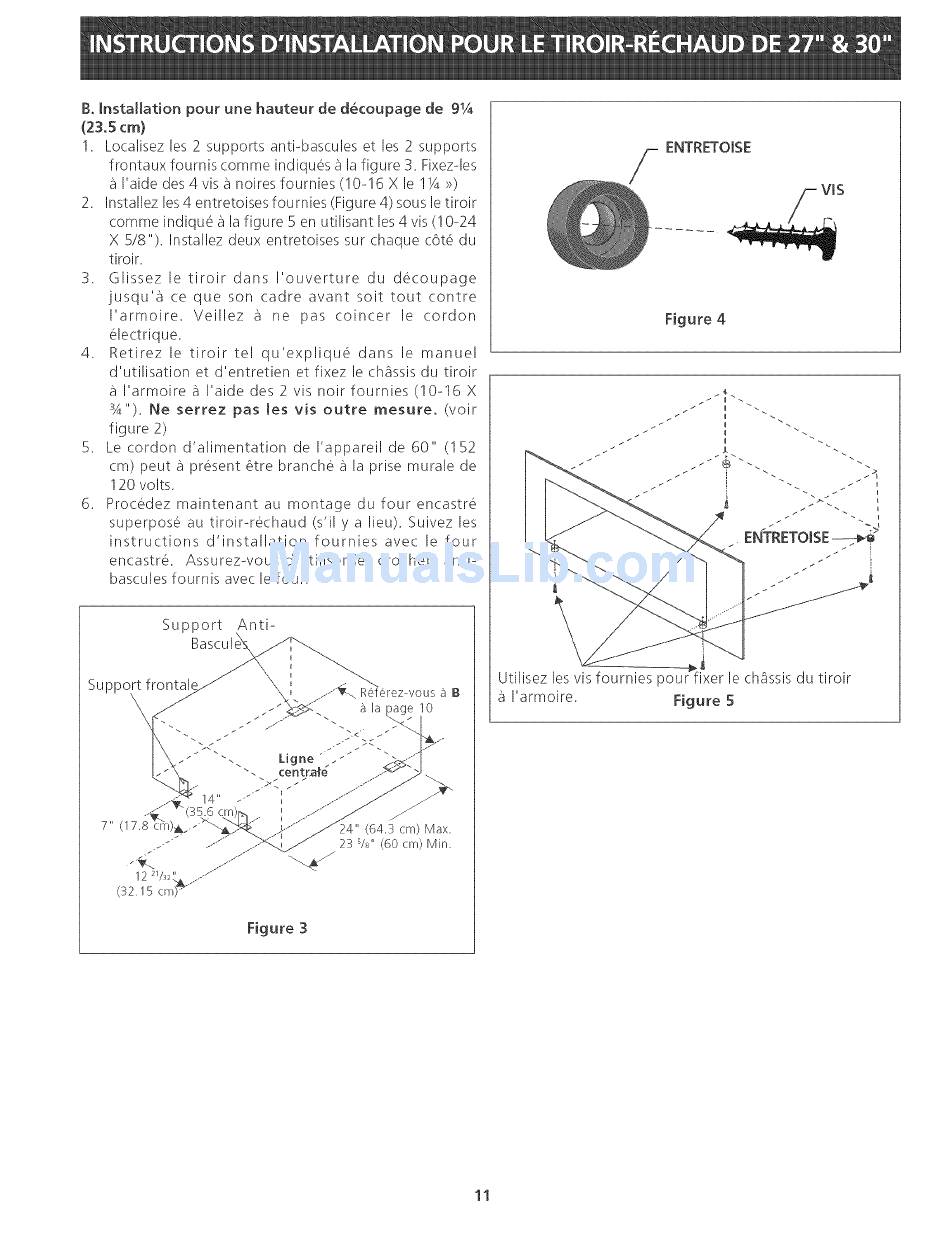

B°installationpourunehauteurded_coupage de 91/4
(23.5
cm)
1. Localisez les 2 supports anti-bascules et les 2 supports
frontaux fournis comme indiques a la figure 3. Fixezqes
I'aide des 4 visa noires fournies (10-16 X le 1X >9
2. Installez les 4 entretoises fournies (Figure 4) sous le tiroir
comme indique a la figure 5 en utilisant les 4 vis (! 0-24
X 5/8"). Installez deux entretoises sur chaque c6t6 du
tiroir.
3.
Glissez le tiroir
dans I'ouverture
du decoupage
jusqu'Lt ce que son cadre avant soit tout contre
I'armoire.
Veillez
a ne pas coincer
le cordon
electrique.
4.
Retirez
le tiroir
tel qu'expliqu6
dans le manuel
d'utilisation
et d'entretien
et fixez le chassis du tiroir
a I'armoire a I'aide des 2 vis noir fournies (10-16 X
3A"). Ne serrez
pas les vis outre
mesure.
(voir
figure 2)
5. Le cordon d'alimentation
de I'appareil
de 60" (152
cm) peut a present _tre branche a la prise murale de
120 volts.
6. Procedez maintenant
au montage du four encastre
superpos6 au tiroir-rechaud
(s'il y a lieu). Suivez les
instructions
d'installation
fournies
avec le four
encastre.
Assurez-vous
d'utiliser
les crochets anti-
bascules fournis avec le four.
Figure
3
ENTRETOISE
Figure 4
L
Utilisez les vis fournies pour fixer le chassis du tiroir
I'armoire.
Figure 5
11
