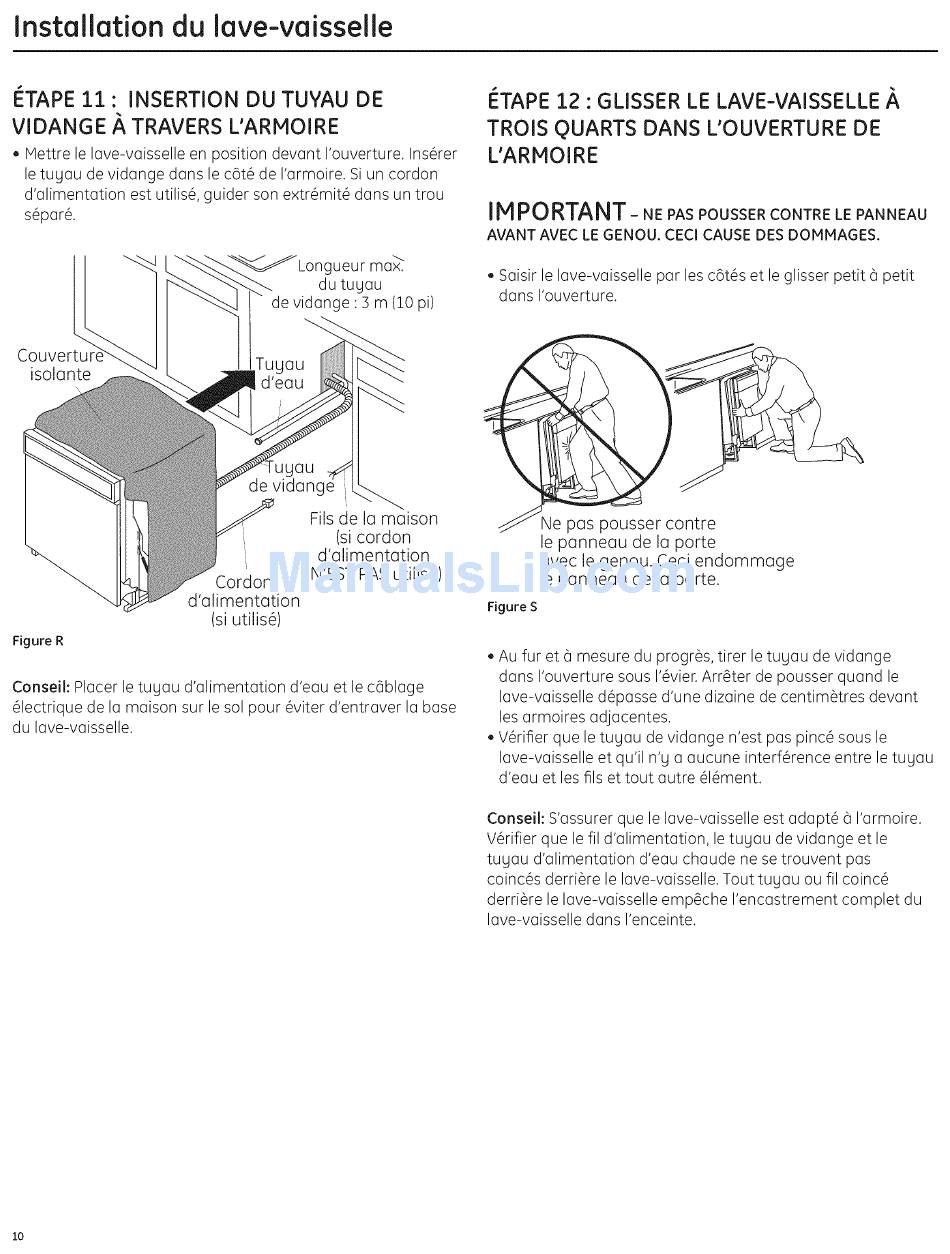

installation du lave-vaisselle
ETAPE 11" INSERTION DU TUYAU DE
VIDANGE A TRAVERS L'ARMOIRE
• Mettre le lave-vaisselle en position devant I'ouverture. Ins@er
le tuyau de vidange dans le cBt_ de I'armoire. Si un cordon
d'alimentation est utilis_, guider son extr_mit_ dans un trou
s_par&
gueur max.
du tuyau
devidange:3 m (10 pi)
ETAPE :1.2• GLISSER LE LAVE-VAISSELLE #,
TROIS QUARTS DANS L'OUVERTURE DE
L'ARMOIRE
i L j r_ f% IF_-,I_A k i-,i _
mm vuK I_l_l/-
NE PAS POUSSER CONTRE LE PANNEAU
AVANT AVEC LE GENOU. CECI CAUSE DES DOMMAGES.
• Saisir le lave-vaisselle par les c6t_s et le glisser petit 6 petit
dans I'ouverture.
isolante
Figure R
Cordon
d'alimentation
(si utilis6)
Fils de la maison
(si cordon
d'alimentation
N'EST PAS utilis6)
Conseil: P lacer le tuyau d'alimentation d'eau et le cablage
@lectriquede la maison sur le sol pour @viterd'entraver la base
du lave-vaisselle.
Ne pas pousser contre
le panneau de la porte
avec le genou. Ceci endommage
le panneau de la porte.
Figure S
• Au fur eta mesure du progr@s,tirer le tuyau de vidange
dans I'ouverture sous I'@ier. Arr@terde pousser quand le
lave-vaisselle d@passed'une dizaine de centim@tres devant
les armoires adjacentes.
• V@ifier que le tuyau de vidange n'est pas pinc@sous le
lave-vaisselle et qu'il n'y a aucune interf@ence entre le tuyau
d'eau et les ills et tout autre @l@ment.
Conseil: S'assurer que le lave-vaisselle est adapt@ (_I'armoire.
V@rifierque le fil d'alimentation, le tuyau de vidange et le
tuyau d'alimentation d'eau chaude ne se trouvent pas
coinc@sderri@rele lave-vaisselle. Tout tuyau ou fil coinc@
derri@rele lave-vaisselle emp_che I'encastrement complet du
lave-vaisselle dans I'enceinte.
lO
