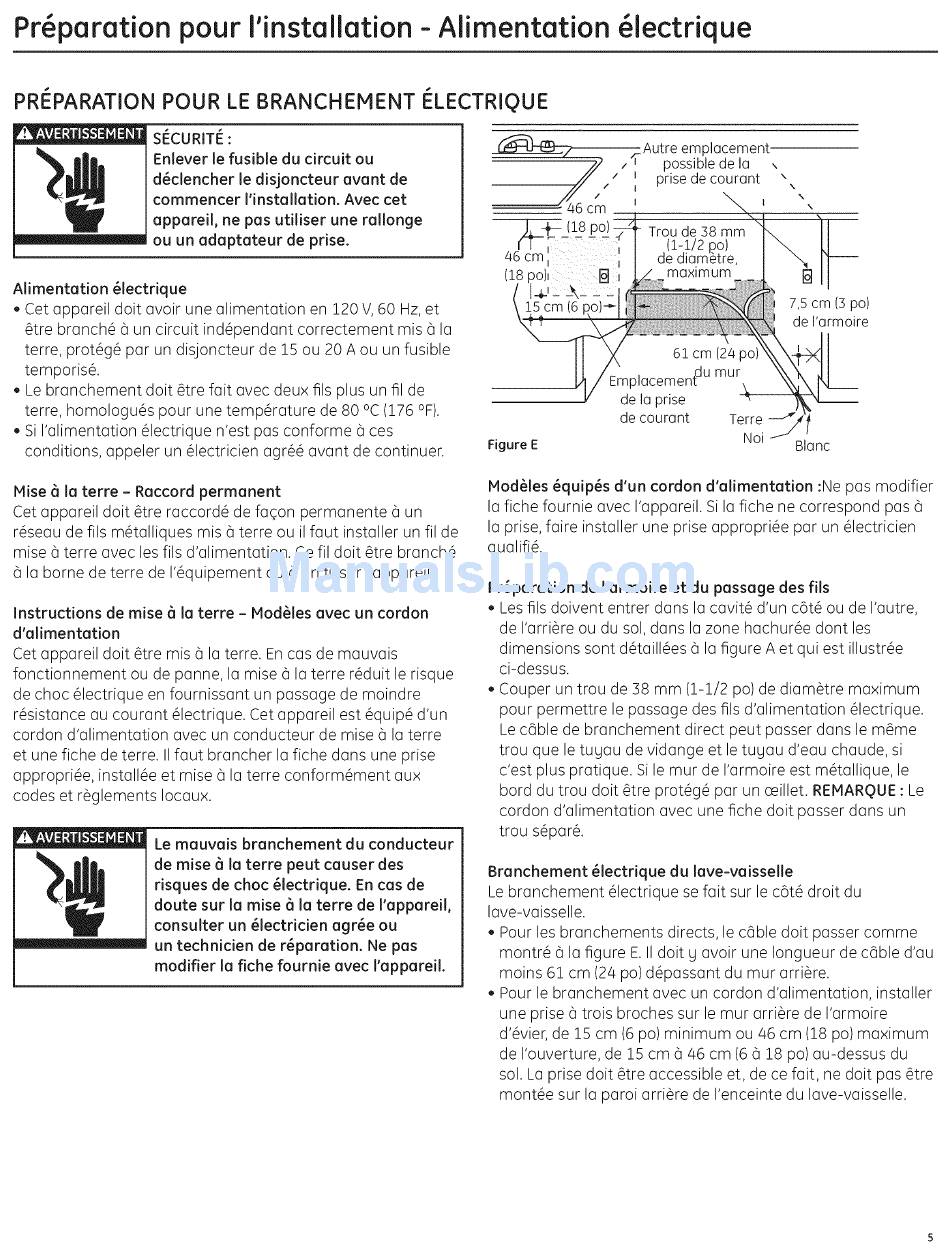

Preparation pour l'installation -Alimentation lectrique
PRE_PARATION POUR LE BRANCHEMENT I_LECTRIQUE
SI_CURITI_ :
Enlever le fusible du circuit ou
d_clencher le disjoncteur avant de
commencer l'instaIIation. Avec cet
appareil, ne pas utiliser une rallonge
ou un adaptateur de prise.
Alimentetion _lectrique
•¢et appareil doit avoir une alimentation en 120 V,60 Hz,et
@trebranch_ _ un circuit ind@pendant correctement mis (_la
terre, prot@g_par un disjoncteur de !5 ou 20
A
ou un fusible
temporis@.
• Le branchement doit _tre fair avec deux ills plus un fil de
terre, homologu@s pour une temp@rature de 80 °C (!76 °F).
• Si I'alimentation @lectrique n'est pas conforme aces
conditions, appeler un @lectricienagr@@ avant de continuer.
Autre emplacement-
,4- possiblede la \
prisede courant \
I \
t 1
7,5 cm (3 po)
de I'armoire
EmplacementdU tour
de la prise
de courant Terre
Figure E Noi Blanc
Mise 6 la terre - Raccord permanent
Cet appareil doit @treraccord_ de faqon permanente (_un
r@seaude ills m@talliques mis (_terre ou il faut installer un fil de
raise (_terre avec les ills d'alimentation. Ce fil doit @trebranch_
la borne de terre de I'@quipement ou _ un fil sur I'appareil.
Instructions de raise 6 la terre - ModUles avec un cordon
d'alimentation
Cet appareil doit _tre mis (_la terre. En cas de mauvais
fonctionnement ou de panne, la raise (_la terre r@duitle risque
de choc @lectriqueen fournissant un passage de moindre
r@sistanceau courant @lectrique. Cet appareil est @quip@ d'un
cordon d'alimentation avec un conducteur de raise (_ la terre
et une fiche de terre. II faut brancher la fiche dans une prise
appropri@e, install@eet raise _ la terre conform@ment aux
codes et r@glementsIocaux.
Le mauvais branchement du conducteur
de raise 6 la terre peut causer des
risques de choc _lectrique. En cas de
doute sur la raise _ la terre de I'appareil,
consulter un _lectricien agree ou
un technicien de r_paration. Ne pas
modifier la fiche fournie avec I'appareil.
ModUles _quip_s d'un cordon d'alimentation :Ne pas modifier
la fiche fournie avec I'appareil. Si la fiche ne correspond pas
la prise, faire installer une prise appropri_e par un @lectricien
qualifi_.
Preparation de I'armoire et du passage des ills
• Lesills doivent entrer dans la cavit6 d'un c6t@ou de I'autre,
de I'arri@reou du sol, dans la zone hachur@edont les
dimensions sont d6taill6es a la figure A et qui est illustr@e
ci-dessus.
• Couper un trou de 38 mm (1-1/2 po) de diam@tre maximum
pour permettre le passage des ills d'alimentation 6lectrique.
Le c6ble de branchement direct peut passer dans le m6me
trou que le tugau de vidange et le tugau d'eau chaude, si
c'est plus pratique. Si le tour de I'armoire est m6tallique, le
bard du trou doit 6tre prot6g_ par un ceillet. REMARQUE: Le
cordon d'alimentation avec une fiche doit passer dans un
trou s@par@.
Branchement _lectrique du lave-vaisselle
Le branchement 6lectrique se fait sur le c6t6 droit du
lave-vaisselle.
• Pour les branchements directs, le c6ble doit passer comme
montr@_ la figure E.II dolt g avoir une Iongueur de c6ble d'au
mains 6! cm (24 po) d@assant du tour arri_re.
Pour le branchement avec un cordon d'alimentation, installer
une prise @trois broches sur le tour arri_re de I'armoire
d'@vier, d e !5 cm (6 po) minimum ou 46 cm (18 po) maximum
de I'ouverture, de !5 cm _ 46 cm (6 _ !8 po) au-dessus du
sol. La prise doit @treaccessible et, de ce fait, ne doit pas @tre
mont@esur la paroi arri@rede I'enceinte du lave-vaisselle.
