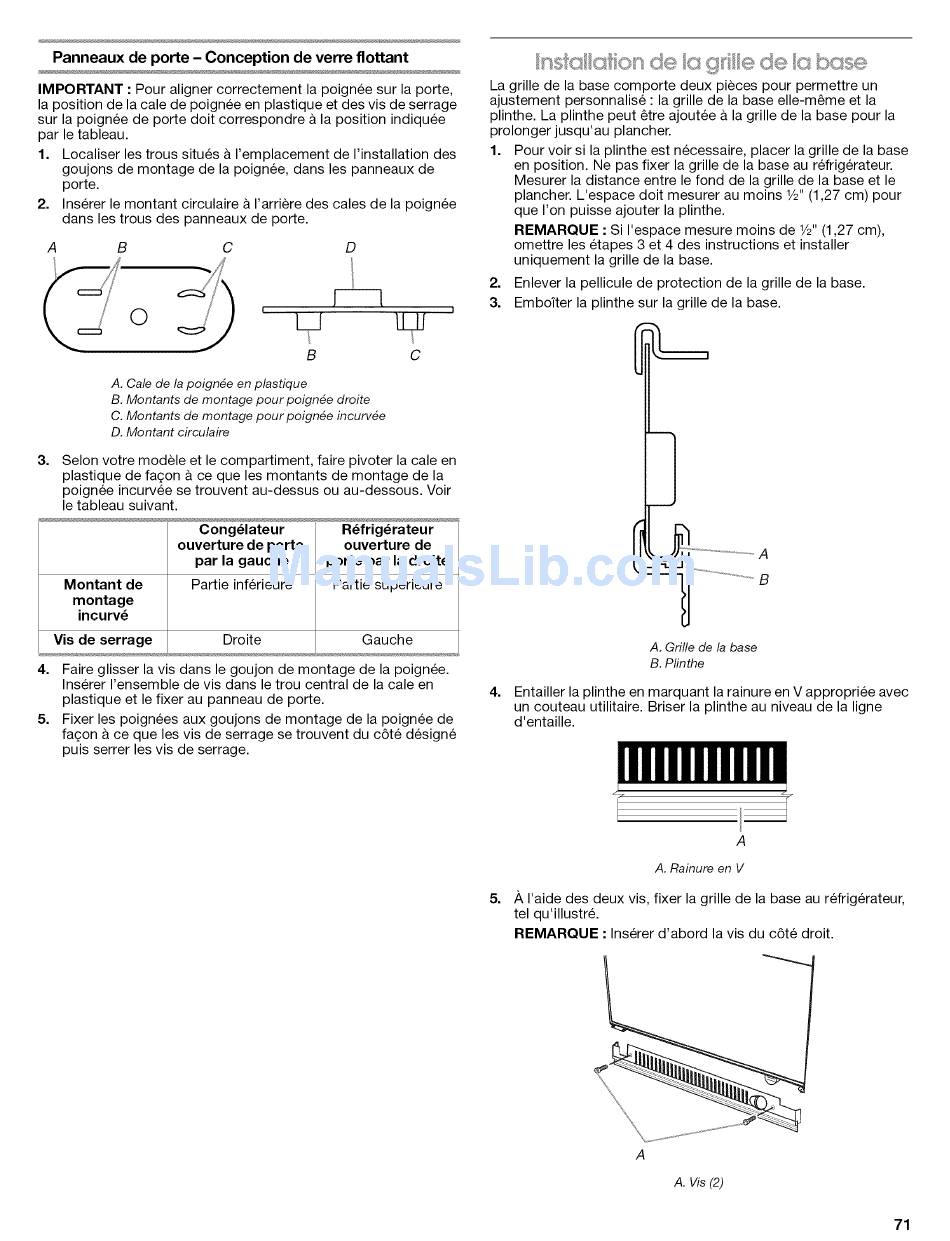

Panneaux de porte - Conception de verre flottant
IMPORTANT : Pour aligner correctement la poignee sur la porte,
la position de la cale de poignee en plastique et des vis de serrage
sur la poignee de porte doit correspondre a la position indiqu6e
par le tableau.
1. Localiser les trous situ6s & I'emplacement de I'installation des
goujons de montage de la poignee, dans les panneaux de
porte.
2. Inserer le montant circulaire & I'arriere des cales de la poignee
dans les trous des panneaux de porte.
A B C D
o
' L-;
B C
A. Cale de la poign_e en plastique
B. Montants de montage pour poign_e droite
C. Montants de montage pour poign_e incurv_e
D. Montant circulaire
3.
Selon votre modele et le compartiment, faire pivoter la cale en
plastique de fa£;on & ce que les montants de montage de la
poignee incurvee se trouvent au-dessus ou au-dessous. Voir
le tableau suivant.
Cong_lateur
ouverture de porte
par la gauche
R_frig_rateur
ouverture de
porte par la droite
Montant de Partie inferieure Partie superieure
montage
incurve
Vis de serrage Droite Gauche
4. Faire glisser la vis dans le goujon de montage de la poignee.
Inserer I'ensemble de vis dans le trou central de la cale en
plastique et le fixer au panneau de porte.
5. Fixer les poignees aux goujons de montage de la poignee de
fa(_on & ce que les vis de serrage se trouvent du c6te design6
puis serrer les vis de serrage.
La grille de la base comporte deux pi@ces pour permettre un
ajustement personnalise : la grille de la base elle-m_me et la
plinthe. La plinthe peut _tre ajoutee & la grille de la base pour la
prolonger jusqu'au plancher.
1. Pour voir si la plinthe est necessaire, placer la grille de la base
en position. Ne pas fixer la grille de la base au refrigerateur.
Mesurer la distance entre le fond de la grille de la base et le
plancher. L'espace doit mesurer au moins 1/_,, ( 1,27 cm) pour
que I'on puisse ajouter la plinthe.
REMARQUE : Si I'espace mesure moins de V=" (1,27 cm),
omettre les etapes 3 et 4 des instructions et installer
uniquement la grille de la base.
2. Enlever la pellicule de protection de la grille de la base.
3. Emboiter la plinthe sur la grille de la base.
4=
A. Grifle de la base
B. Plinthe
Entailler la plinthe en marquant la rainure en V appropriee avec
un couteau utilitaire. Briser la plinthe au niveau de la ligne
d'entaille.
5.
A
A. Rainure en V
A I'aide des deux vis, fixer la grille de la base au refrigerateur,
tel qu'illustr&
REMARQUE • Inserer d'abord la vis du c6te droit.
A
A. Vis (2)
71
