OWNER'S MANUAL
GC160 • GC190
Click to Save File
[1]
[3]
[4]

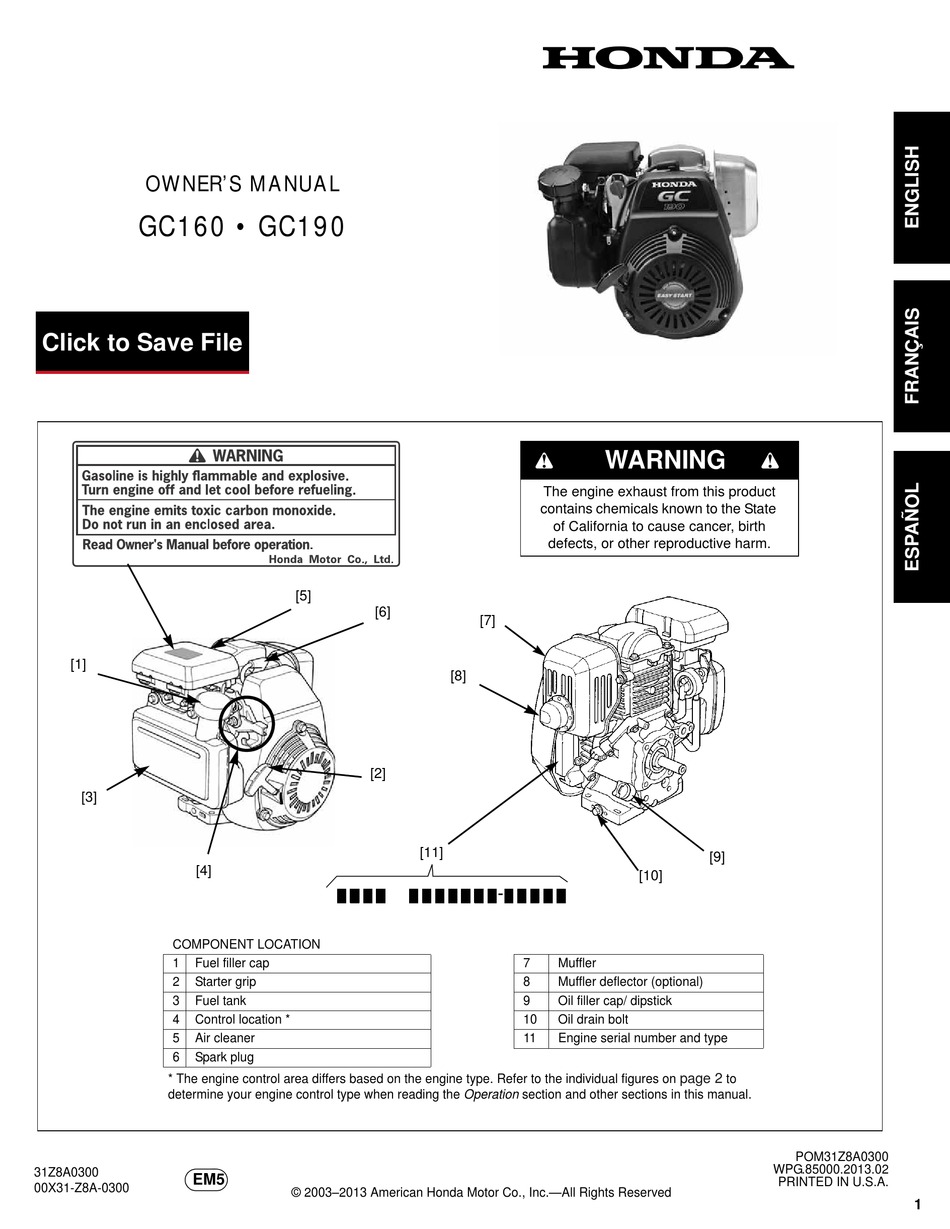

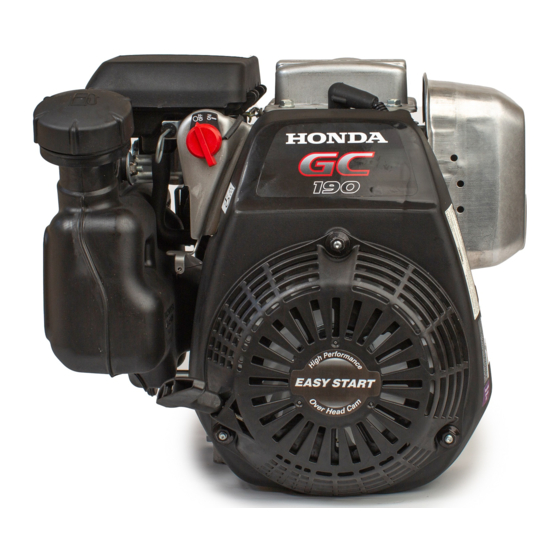

COMPONENT LOCATION
1
Fuel filler cap
2
Starter grip
3
Fuel tank
4
Control location *
5
Air cleaner
6
Spark plug
* The engine control area differs based on the engine type. Refer to the individual figures on
determine your engine control type when reading the Operation section and other sections in this manual.
31Z8A0300
EM5
00X31-Z8A-0300
[5]
[6]
[8]
[2]
[11]
