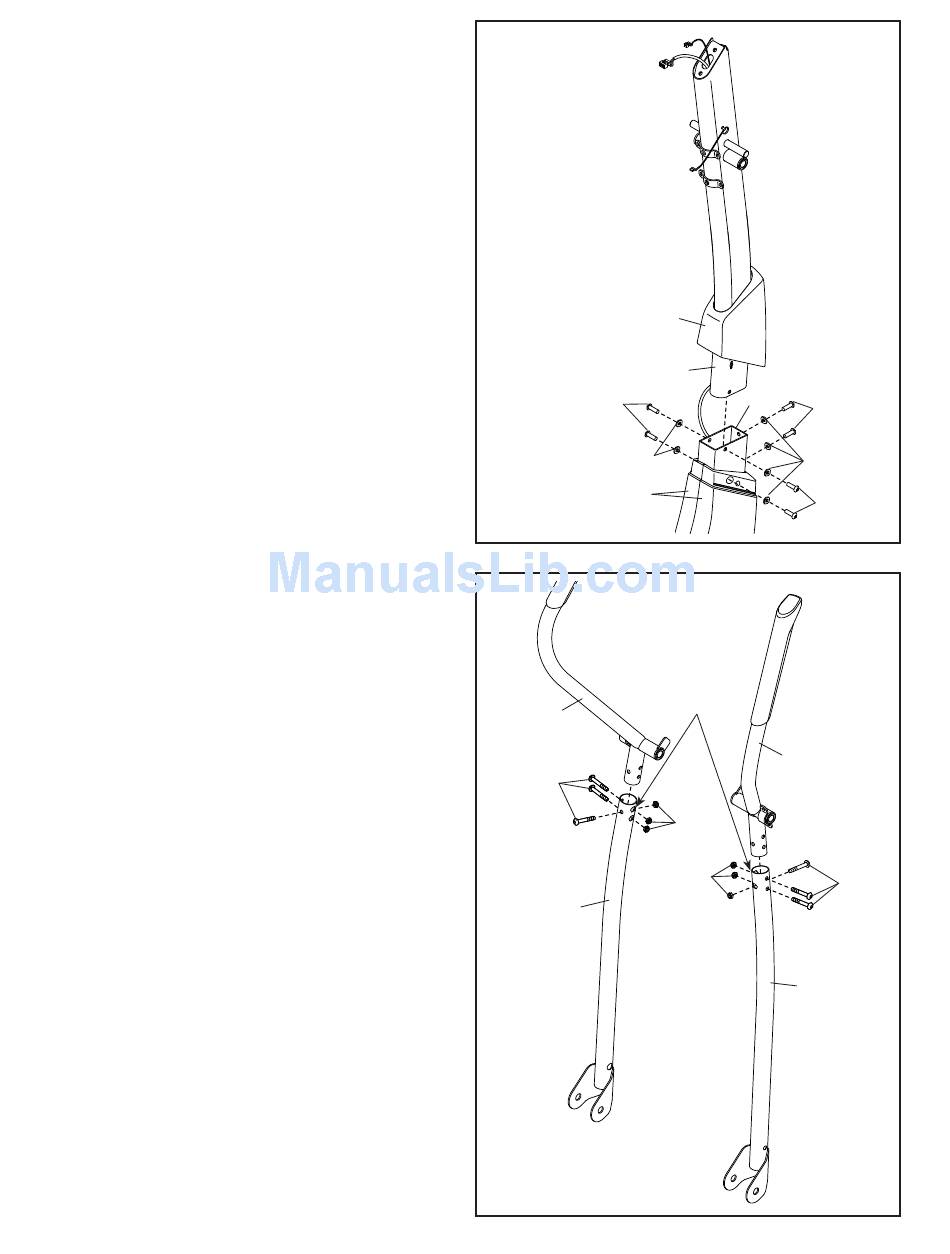

6. Conselho: Evite trilhar os fios. Insira a Barra
Vertical (5) na Estrutura (1).
Fixe a Barra Vertical (5) com seis Parafusos M8
x 16mm (102) e seis Anilhas Fendidas M8 (83).
Não aperte ainda os Parafusos.
Insira a Cobertura Superior (23) de cima para
baixo. Não pressione já a Cobertura Superior
contra as Coberturas da Estrutura Direita e
Esquerda (21, 22).
7. Identifique o Braço Superior Direito (8) e a Perna
Superior Direita (6) e posicione-os conforme
mostrado.
Insira o Braço Superior Direito (8) na Perna
Superior Direita (6).
Fixe o Braço Superior Direito (8) com três Pinos
M8 x 45mm (104) e três Porcas de Travamento
M8 (105). Certifique-se de que as Porcas de
Travamento fiquem dentro dos orifícios hexa-
gonais. Não aperte já os Pinos.
Monte o Braço Superior Esquerdo (9) e a
Perna Superior Esquerda (7) da mesma
forma.
