Pro-Form 720 Zle Elliptical Manual Do Utilizador page 17

Se adquirir o monitor da frequência cardíaca para o peito opcional (consulte a page 25), efetue o passo
adicional abaixo para instalar o recetor incluído com o monitor da frequência cardíaca.

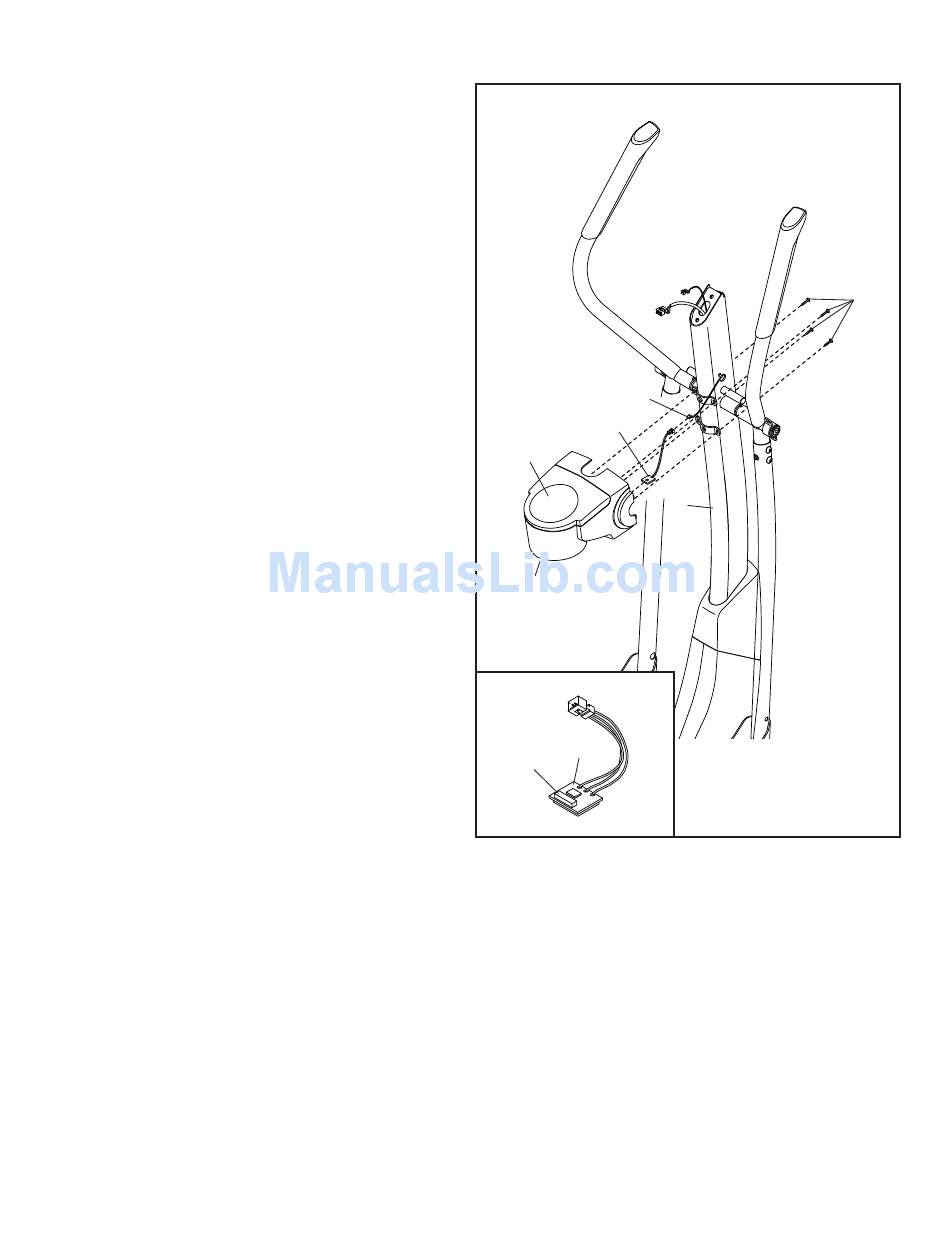

25. Consulte o passo 17. Remova as Coberturas
Frontal e Traseira das Pernas (29, 30, 31, 32) se
necessário.
Consulte os passos 11 e 10. Remova as
Coberturas Frontal e Traseira da Barra Vertical
(25, 24) se necessário.
Remova o papel da almofada adesiva na parte
de trás do Recetor (A). Encaixe o Recetor no
interior da Cobertura Traseira da Barra Vertical
(24) abaixo do Tabuleiro de Acessórios (26).
Consulte o desenho inserido. Certifique-se
de que a antena do Recetor (A) esteja orien-
tada de forma a ficar na horizontal, paralela
ao chão.
Ligue o fio do Recetor (A) ao Fio de Extensão
(121).
Em seguida, fixe a Cobertura Traseira da Barra
Vertical (24) à Barra Vertical (5) com quatro
Parafusos M4 x 16mm (93).
Depois, consulte o passo 11 e fixe a Cobertura
Frontal da Barra Vertical (25) se necessário.
Em seguida, consulte o passo 17 e fixe as
Coberturas Frontal e Traseira das Pernas (29,
30, 31, 32) se necessário.
Nota: se estiver a instalar o recetor como parte
do conjunto do aparelho elíptico, vá ao passo 11
e prossiga a montagem.
Nota: elimine quaisquer outros fios incluídos
com o monitor de frequência cardíaca.
25
121
A
26
24
A
Antena
17
93
5
