Pro-Form 720 Zle Elliptical Manual Do Utilizador page 10

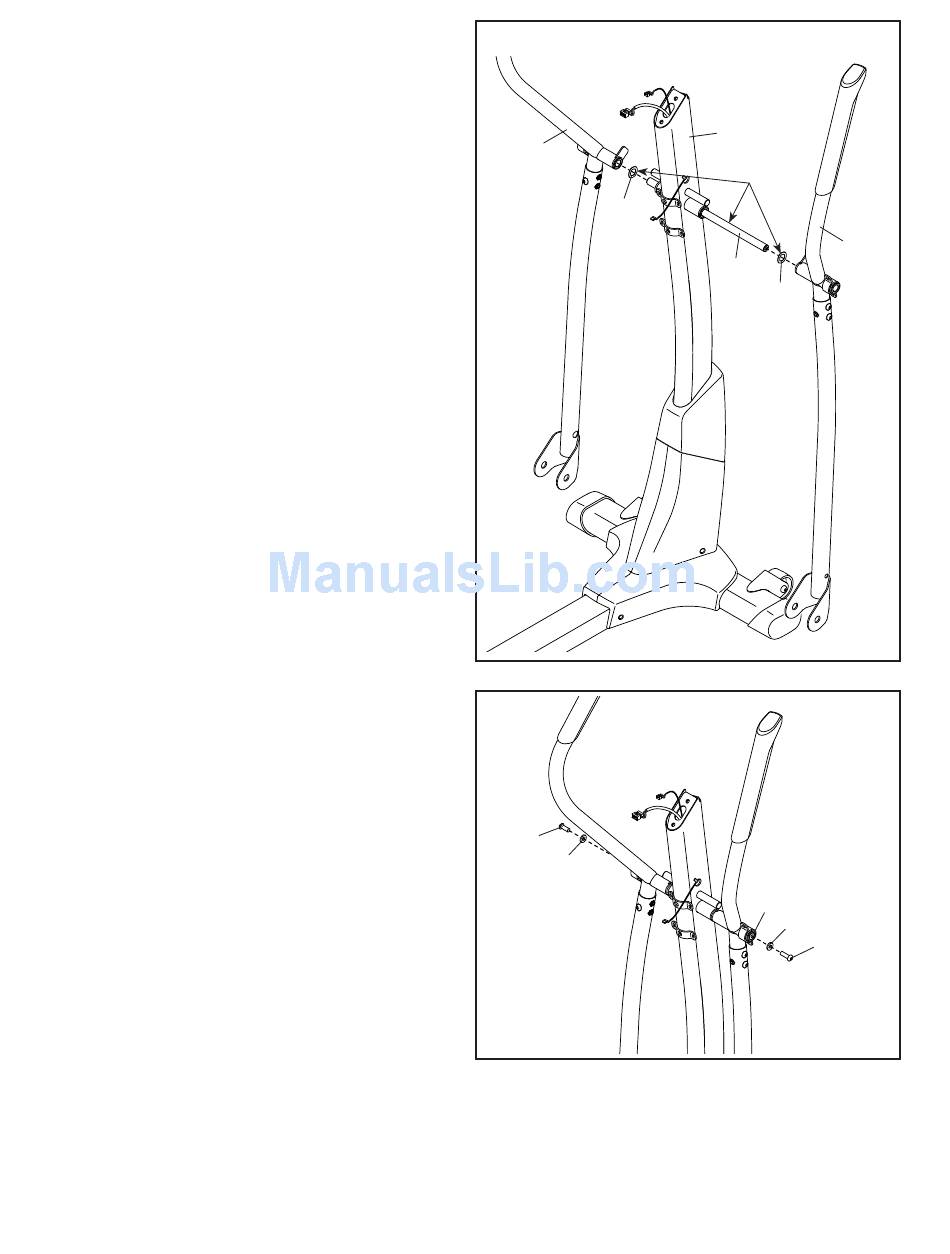

8. Utilizando um pequeno saco plástico para
manter os dedos limpos, aplique uma quanti-
dade generosa da massa lubrificante incluída
no Eixo da Barra Vertical (48) e em duas Anilhas
Onduladas (118).
Introduza o Eixo da Barra Vertical (48) na Barra
Vertical (5) e depois centre-o. Insira uma Anilha
Ondulada (118) em cada extremidade do Eixo
da Barra Vertical.
Insira os Braços Superiores Direito e Esquerdo
(8, 9) no Eixo da Barra Vertical (48).
9. Ao mesmo tempo, aperte um Parafuso M8 x
16mm (102) e uma Anilha M8 x 23mm x 1,5mm
(91) em cada extremidade do Eixo da Barra
Vertical (48). Aperte firmemente os Parafusos.
8
9
118
9
102
91
10
5
Massa
Lubrificante
8
48
118
48
91
102
