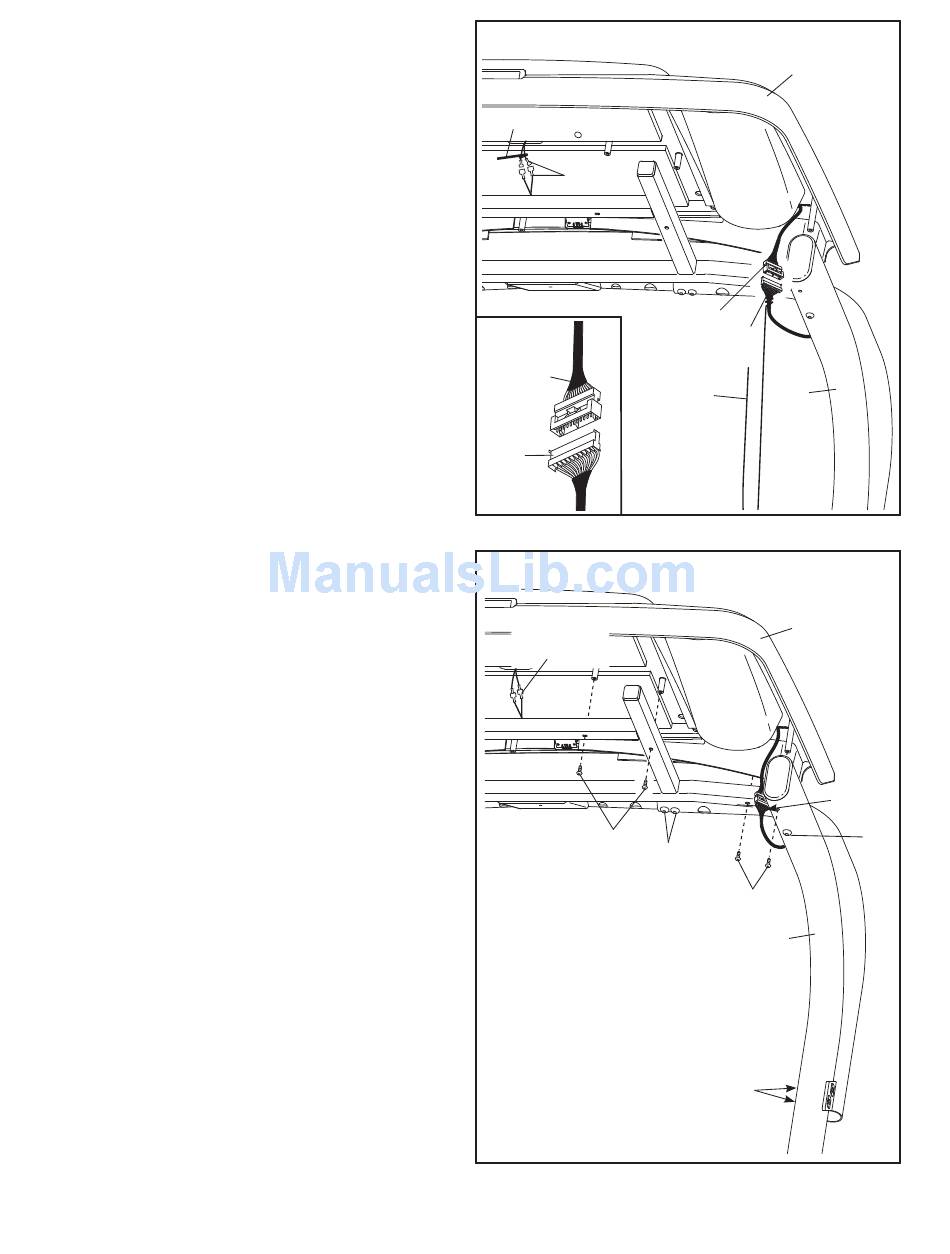

8. Keresse meg a kötegelőt a konzolszerelvényen.
A kötegelő segítségével húzza ki a vezetékeket
a konzolszerelvényen lévő nyílásból.
Egy másik személy segítségével tartsa a konzol-
szerelvényt a bal tartóoszlop (75) mellett.
Csatlakoztassa a tartóoszlop-vezetékét (70) a
konzolvezetékhez. Lásd a belső rajzot. A csat-
lakozóknak könnyen össze kell csúszniuk
és a helyükre kell pattanniuk. Ha nem így
történik, forgassa el valamelyik csatlakozót és
próbálja meg újból. HA A CSATLAKOZÓKAT
NEM ILLESZTI ÖSSZE MEGFELELŐEN, A
KONZOL AZ ÁRAMELLÁTÁS BEKAPCSOLÁ-
SAKOR KÁROSODHAT.
Vegye le a vezetékkötegelőt a tartóoszlop-
vezetékéről (70).
Csatlakoztassa a földelés vezetékeket és
távolítsa el a kötegelőt.
9. Dugja be a földelés vezetékeket a konzol-
szerelvénybe, amint a konzolszerelvényt
ráhelyezi a bal tartóoszlopra (75) és a jobb
tartóoszlopra (nem látható). Győződjön
meg arról, hogy a vezetékek nincsenek-e
becsípődve.
Rögzítse a konzolszerelvényt nyolc #8 x 3/4"
csavarral (6) (négy látható); hajtsa be mind a
nyolc csavart, majd húzza meg mindegyiket.
Ne húzza túl a csavarokat.
Dugja be a vezetékeket a bal tartóoszlopba (75).
Húzza meg teljesen a tíz csavart (7, 9 és 10)
(csak az egyik oldal látható).
Ld. a 4. lépést. Húzza meg teljesen a hat 3/8" x
3 1/2" csavart (4).
