ASSEMBLAGE

L'assemblage requiert deux personnes. Placez toutes les pièces de l'appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage. En plus des clés
hexagonales incluses, l'assemblage requiert un tournevis cruciforme , une clé à molette
, et un maillet en caoutchouc .

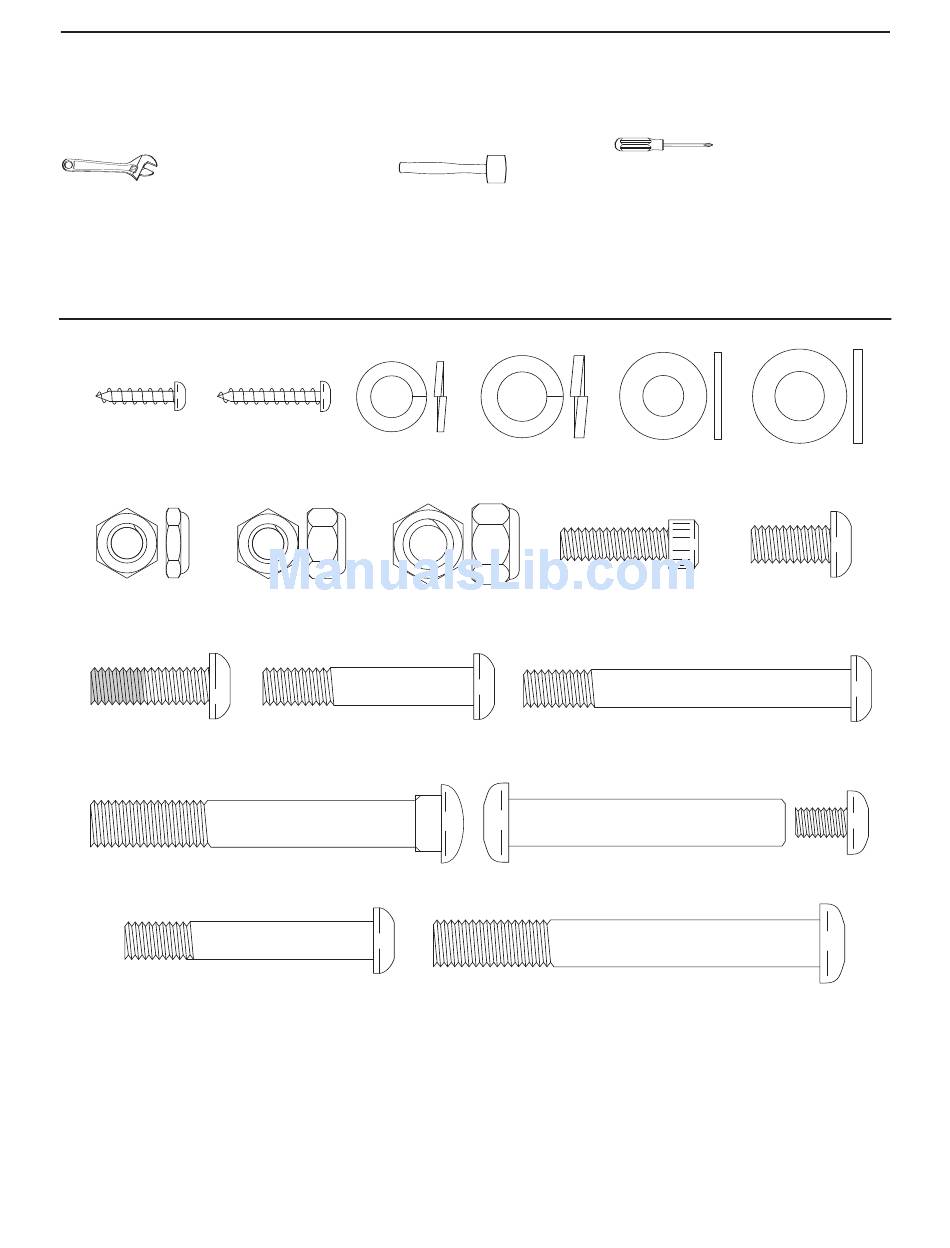

Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées lors de l'assemblage. Le
nombre entre parenthèses sous chaque pièce fait référence au numéro-clé de la pièce, qui se trouve dans la
LISTE DES PIÈCES aux pages 24 et 25. Le deuxième nombre fait référence à la quantité nécessaire pour l'as-
semblage. Remarque : certaines petites pièces ont peut-être déjà été assemblées. Si une pièce n'est pas
dans le sac des pièces, vérifiez qu'elle n'a pas été déjà assemblée.
Rondelle Fendue
Vis de M4 x Vis de M4 x Rondelle Fendue Rondelle de Rondelle de
de M8 (83)–6 de M10 (94)–2
16mm (66)–4 22mm (76)–2 M8 (53)–2 M10 (98)–4
Écrou de
Écrou de Blocage
Écrou de Verrouillage Vis du Couvercle Vis en Bouton de
Verrouillage en
de M8 (104)–4
en Nylon de M10 (82)–4 M8 x 16mm (91)–4
Nylon de M8
(29)–2
(46)–6
Vis en Métal/Nylon de
Boulon en Bouton de Boulon en Bouton de M8 x 70mm (67)–2
M8 x 25mm (22)–2
M8 x 45mm (50)–4
Boulon de Carrosserie de M10 x 75mm (34)–2 Jeu du Boulon de M10 x 59mm (27)–2
Vis en Bouton de M8
Vis en Bouton de M10 x 83mm (63)–2
x 53mm (84)–4
5
