ASSEMBLAGE

L'assemblage requiert deux personnes. Placez toutes les pièces du elliptical crosstrainer sur une aire déga-
gée et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage. En plus de la
clé hexagonale incluse, l'assemblage requiert un tournevis cruciforme
, et un maillet en caoutchouc

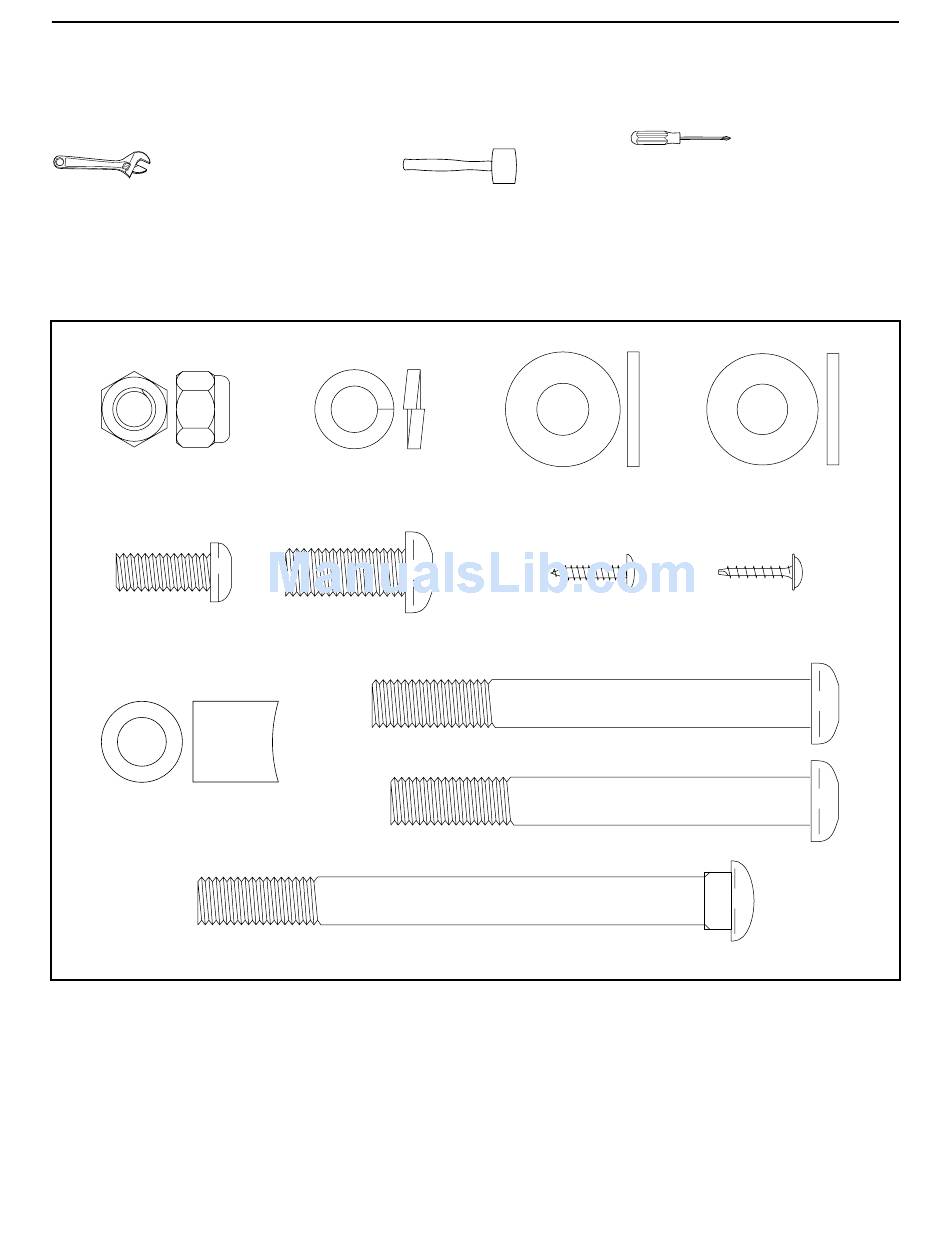

Ce tableau est fourni de manière à ce que vous puissiez identifier les petites pièces utilisées lors de l'assembla-
ge. Le nombre entre parenthèses réfère au numéro de la pièce, de la LISTE DES PIÈCES à la page 14. Le
second numéro indique le nombre de pièces utilisées lors de l'assemblage. Remarque : Certaines pièces sont
déjà assemblées pour faciliter le transport de ce produit ; si vous ne pouvez pas trouver une pièce dans
le sac des pièces, vérifiez que la pièce n'est pas déjà assemblée.
Écrou de Blocage
en Nylon de M10
(29)–6
Vis en Bouton de
M8 x 19mm (22)–2
Bague d'Espacement du
Cadre (19)–1
Rondelle Fendue
de M10 (70)–4
Vis de M10 x 27mm
(71)–3
Boulon de Carrosserie de
M10 x 112mm (34)–4
.
Rondelle Petite de
M10 (53)–2
Vis de M4 x 16mm
(66)–2
Boulon en Bouton de
M10 x 92mm (27)–2
Boulon en Bouton de
M10 x 88mm (63)–1
4
, une clé à molette
Rondelle Grande de
M10 (38)–4
Vis à Collerette
de M4 x 19mm
(17)–6
