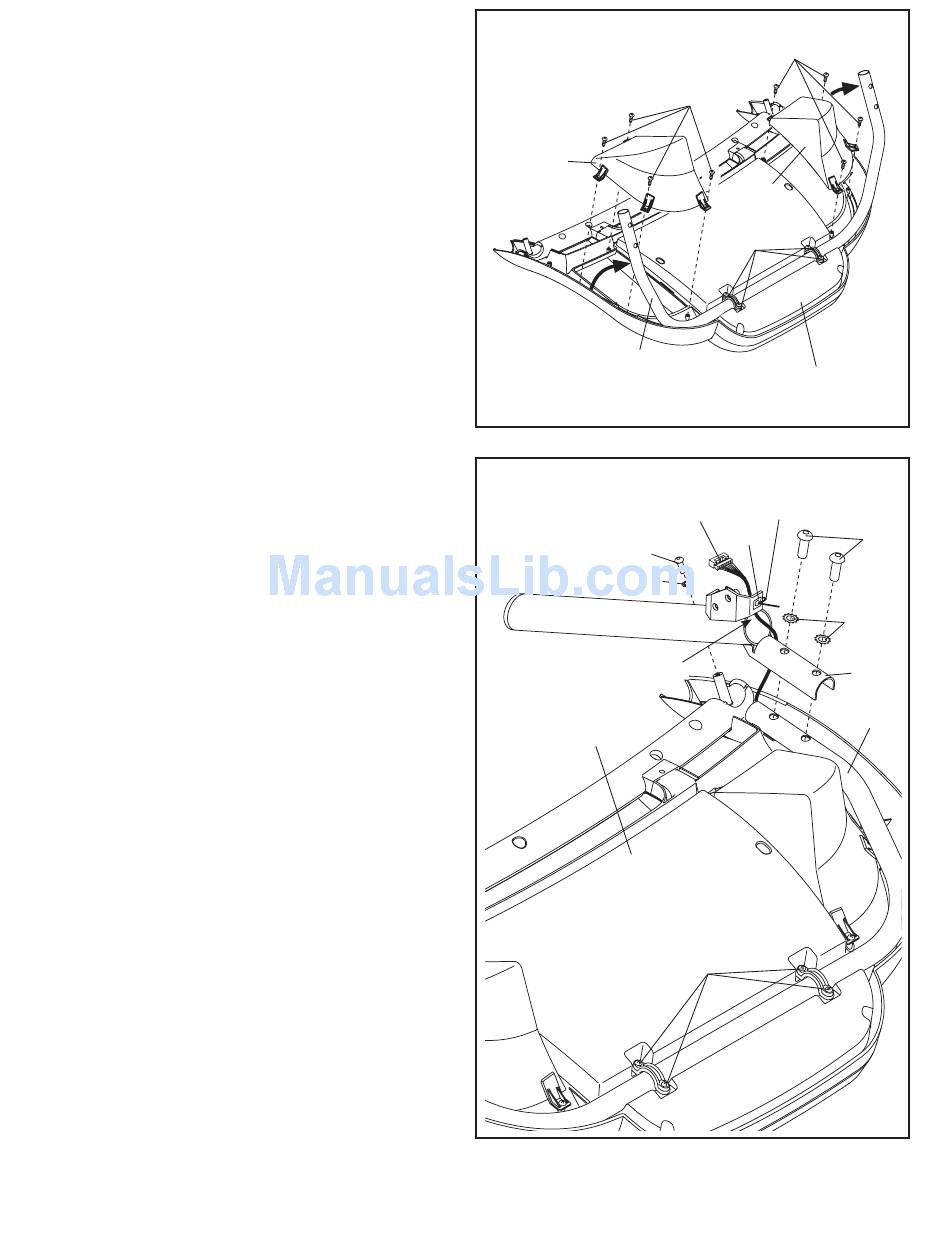

9. Aşezaţi ansamblul consolei cu faţa în jos pe o
suprafaţă moale, pentru a evita zgârierea
acestuia.
Slăbiţi cele patru Şuruburi #8 x 1" (107). Rotiţi
cu grijă Cadrul Consolei (111) în poziţia indicată.
Nu rotiţi Cadrul Consolei prea mult pentru a
nu rupe conductorul de legare la pământ.
Identificaţi Blocurile Accesorii Dreapta şi Stânga
(104, 106). Ataşaţi Blocurile Accesorii la ansam-
blul consolei folosind opt Şuruburi M4 x 13mm
(116).
Rotiţi cu grijă Cadrul Consolei (111) în jos, spre
ansamblul consolei.
10. Identificaţi Mânerul Dreapta (101), care este
marcat cu un autocolant „Right" (L sau Left in-
dică partea stângă; R sau Right indică partea
dreaptă). Scoateţi legătura de ancorare din
Mânerul din Dreapta. Dacă este necesar, apă-
saţi Piuliţa în Colivie M8 (34) din nou pe poziţie.
Fixaţi Mânerul Dreapta (101) pe ansamblul
consolei. Treceţi firul consolei prin lateralul
Mânerului Dreapta, conform desenului, introdu-
cându-l prin fanta Mânerului Dreapta.
Dacă este cazul, reglaţi Cadrul Consolei (111)
pentru a alinia orificiile Mânerului Dreapta (101)
cu cele ale Cadrului Consolei.
Fixaţi Mânerul Dreapta (101) pe Cadrul Consolei
(111) şi pe ansamblul consolei folosind două
Şuruburi cu Cap Plat M8 x 25mm (5), două
Şaibe Stea M8 (10), un Şurub M5 x 16mm (108)
şi o Şaibă Stea 1/4" (73). Asiguraţi-vă că firul
consolei nu este ciupit. Poziţionaţi cele trei
Şuruburi şi strângeţi-le pe toate.
Fixaţi Mânerul Stânga (nu este indicat în desen)
conform descrierii de mai sus. Notă: Nu există
cablu pe partea stângă.
Strângeţi Şuruburile #8 x 1" (107). Aveţi grijă
să nu strângeţi Şuruburile prea tare.
9
104
111
10
108
73
Fantă
Ansamblul
Consolei
11
116
116
106
107
Ansamblul Consolei
Legătură de
Firul
Ancorare
Consolei
34
107
5
10
101
111
