Pokud si zakoupíte volitelný hrudní snímač pulsu (viz strana 23), přijímač přibalený k hrudnímu snímači
pulsu nainstalujte podle kroků uvedených níže.

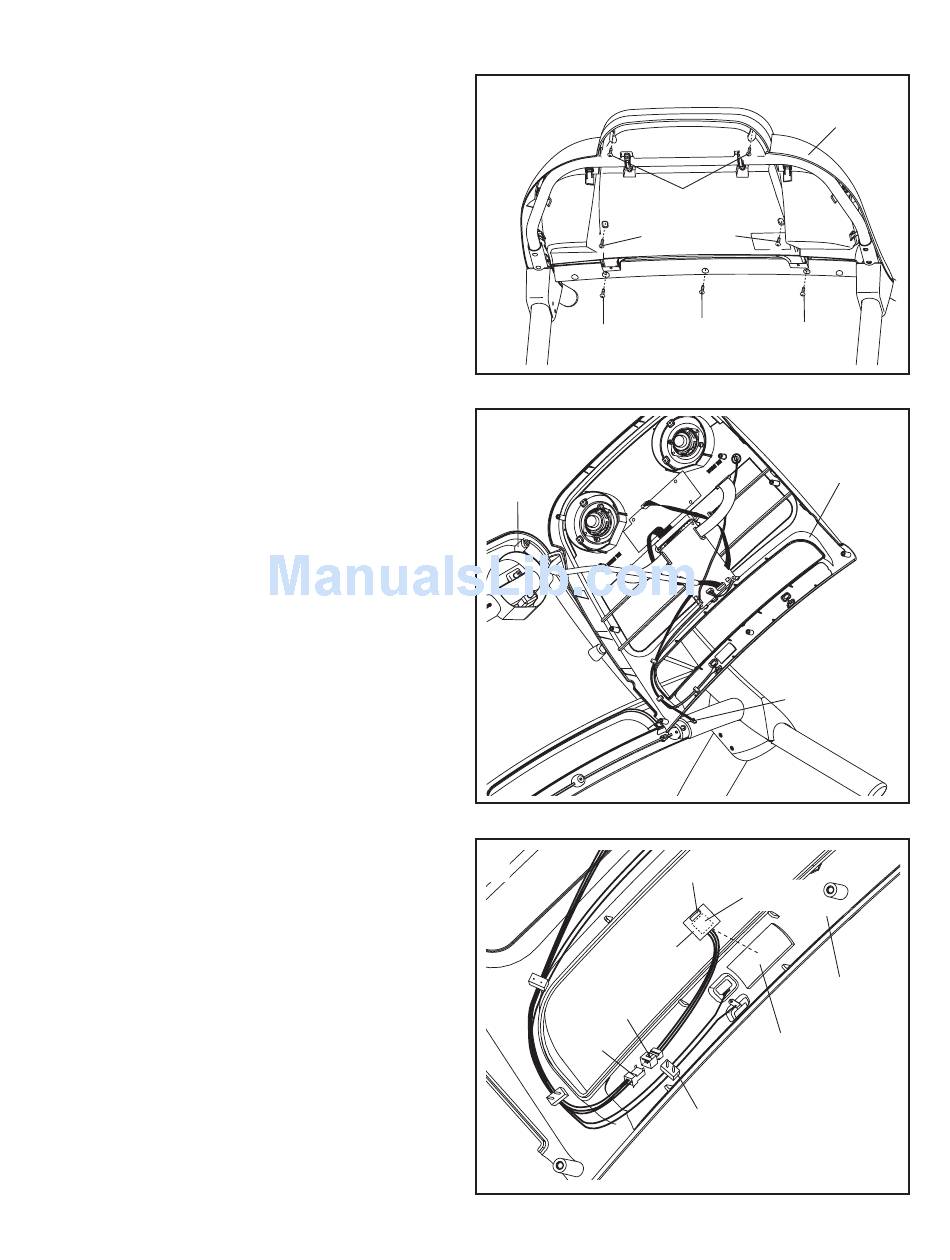

1. Ověřte, zda je síťový kabel odpojen.
Demontujte pět šroubů M4 x 19mm (35) a dva
šrouby M4 x 45mm (2) ze zadní strany sestavy
konzoly.
2. Sestavu konzoly opatrně nadzvedněte ze zá-
kladny konzoly (103). Vyhledejte pulzní vodič
(A) na sestavě konzoly.
3. Vodič připojte k přijímači (B) na pulzním vodiči
(A).
Ze spodní strany přijímače (B) a podložky
konzoly sejměte papír z rubové strany. Dále
přidržte přijímač tak, aby anténa byla orien-
tována podle obrázku. Přitlačte přijímač na
podložku konzoly.
Sejměte držák vodiče (C). Vodič na přijímači (B)
vložte mezi dva plastové kolíky a držák vodiče
přitiskněte zpět.
4. Viz krok 1. Znovu upevněte sestavu konzoly.
Zkontrolujte, zda kabely nejsou sevřené.
Zlikvidujte ostatní kabely uvnitř přijímače.
1
2
35
2
103
3
Vodič
A
14
Sestava
konzoly
35
2
35
35
Sestava
konzoly
A
Anténa
Podložka
B
Sestava
konzoly
Podložka
konzoly
C
