Pro-Form 600 Zlt Treadmill Uživatelská Příručka page 11

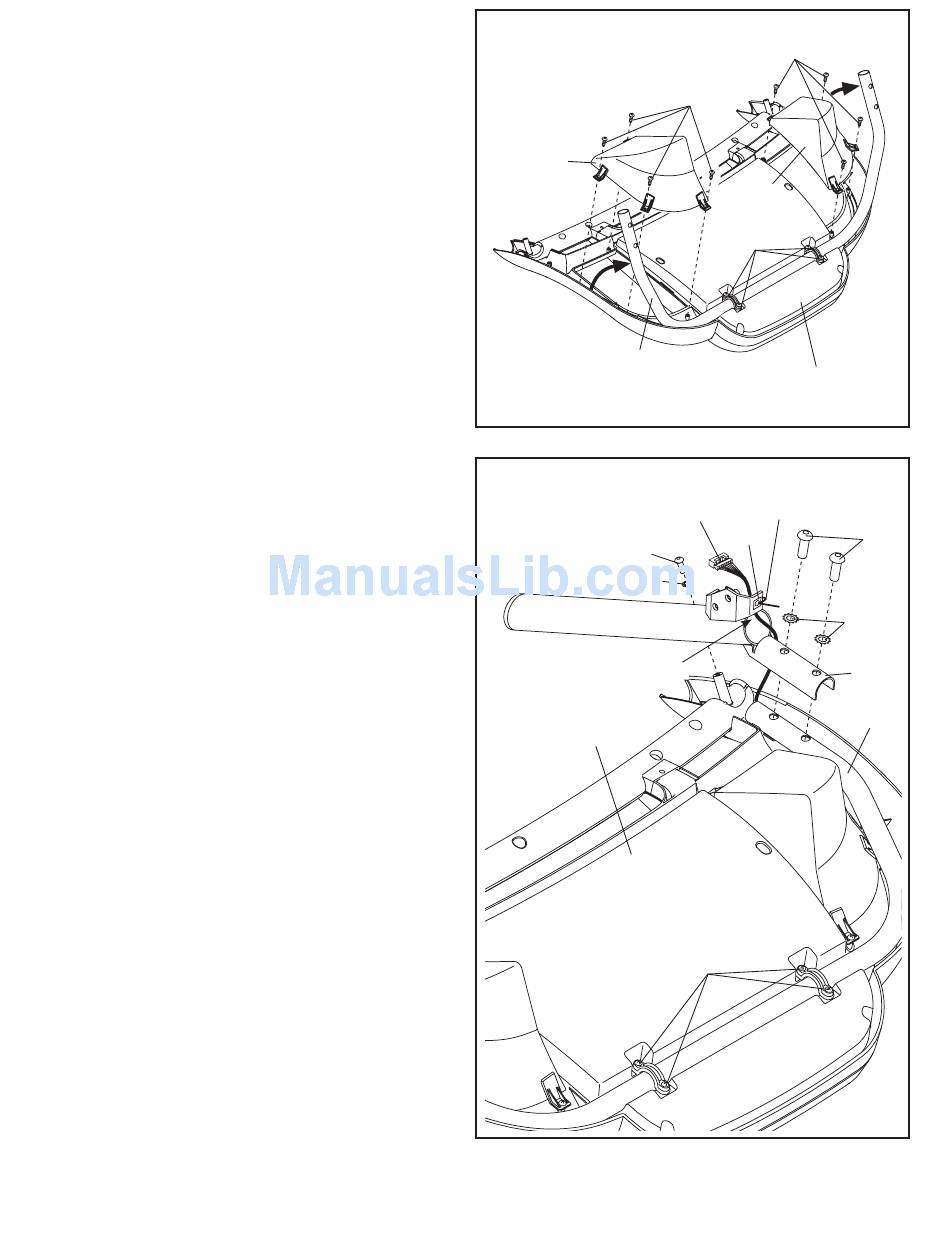

9. Umístěte sestavu konzoly čelní plochou na
měkký povrch, abyste zamezili poškrábání
konzoly.
Povolte čtyři šrouby #8 x 1" (107). Opatrně
natočte rám konzoly (111) do uvedené polohy.
Rám konzoly nenatáčejte nadměrně, aby se
nenarušil zemnicí kabel.
Vyhledejte levou a pravou odkládací přihrádku
na příslušenství (104, 106). Přihrádky na pří-
slušenství upevněte k sestavě konzoly pomocí
osmi šroubů M4 x 13mm (116).
Opatrně natočte rám konzoly (111) zpět k se-
stavě konzoly.
10. Vyhledejte pravé madlo (101), které je ozna-
čeno nálepkou „Right" („L" nebo „Left" znamená
levou stranu, „R" nebo „Right" znamená pravou
stranu). Vyjměte provaz z pravého madla. Je-li
to nutné, natlačte zpět na místo klecovou matici
M8 (34).
Přidržujte pravé madlo (101) v blízkosti sestavy
konzoly. Kabel konzoly veďte podél strany pra-
vého madla dle ilustrace a provlečte jej drážkou
v pravém madle.
Podle potřeby nastavte rám konzoly (111) pro
zarovnání otvorů v pravém madle (101) s otvory
v rámu konzoly.
Pravé madlo (101) upevněte k rámu konzoly
(111) a sestavě konzoly pomocí dvou šroubů s
nylonorýmí M8 x 25mm (5), dvou hvězdicových
podložek M8 (10), šroubu M5 x 16mm (108)
a hvězdicové podložky 1/4" (73). Ověřte, zda
kabel konzoly není sevřený. Začněte u všech
tří šroubů a poté je dotáhněte.
Upevněte levé madlo (není na obrázku), jak je
popsáno výše. Poznámka: Na levé straně se
kabel nenachází.
Utáhněte čtyři šrouby #8 x 1" (107). Šrouby ne-
utahujte nadměrně.
9
104
111
10
108
73
Drážka
Sestava
konzoly
11
116
116
106
107
Sestava konzoly
Kabel
Stahovací páska
konzoly
34
107
5
10
101
111
