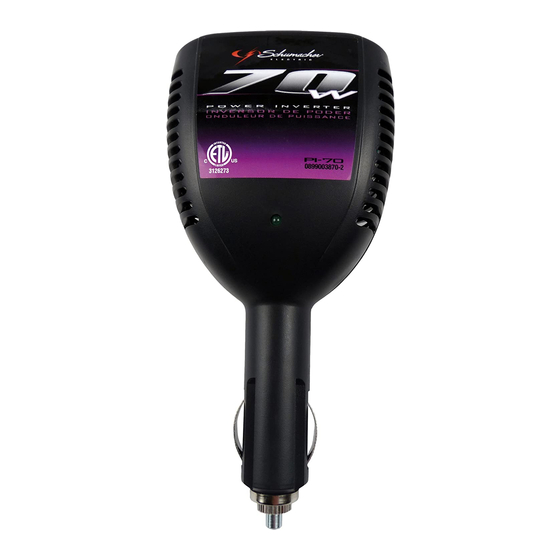

Schumacher PI-70 Owner's Manual

Converts 12v dc battery power to 120v ac household power
Hide thumbs Also See for PI-70:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OWNER'S MANUAL
Power Inverter Models
PI-70, PI-120 and PI-140
Converts 12V DC Battery Power to
120V AC Household Power
CAUTION:
Before using your inverter, Read, Understand and Follow all
Safety and Operating Instructions. Save These Instructions.
Schumacher Electric Corporation
Mount Prospect, Illinois 60056 U.S.A.
Send Warranty Product Repairs to:
Customer Service Returns
P.O. Box 280
1025 E. Thompson
Hoopeston, IL 60942-0280
Questions? Call Customer Service:
1-800-621-5485 (Hours: 7:00 am to 5:00 pm CST)
00-99-000919/0909

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PI-70 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Schumacher PI-70

Summary of Contents for Schumacher PI-70

  • Page 1 OWNER’S MANUAL Power Inverter Models PI-70, PI-120 and PI-140 Converts 12V DC Battery Power to 120V AC Household Power CAUTION: Before using your inverter, Read, Understand and Follow all Safety and Operating Instructions. Save These Instructions. Schumacher Electric Corporation Mount Prospect, Illinois 60056 U.S.A.

  • Page 3: Trademark Acknowledgements

    Schumacher® is a registered trademark of Schumacher Electric Corporation Schumacher® Logo is a registered trademark of Schumacher Electric Corporation PI-70, PI-120 and PI-140 ™ is a trademark of Schumacher Electric Corporation COPYRIGHT INFORMATION PI-70, PI-120 and PI-140 Owner’s Manual © 2008 Schumacher Electric Corporation The information, specifications and illustrations in this manual are based on the latest information available at the time of printing.

  • Page 4: Table Of Contents

    TAbLE Of CONTENTS SECTION PAGE TRADEMARK ACKNOWLEDGEMENTS IMPORTANT SAFETY INSTRUCTIONS INVERTER FEATURES BEFORE USING YOUR POWER INVERTER OPERATING INSTRUCTIONS(MODELS PI-70 AND PI-140) OPERATING INSTRUCTIONS (MODEL PI-120) POWER SOURCE LED INDICATOR AND SHUTDOWN PROTECTION IF THE INVERTER FUSE BLOWS TROUBLESHOOTING SPECIFICATIONS...

  • Page 5: Important Safety Instructions

    IMPORTANT SAfETY INSTRUCTIONS SAVE THESE INSTRUCTIONS • Keep the inverter well ventilated in order to properly dis- perse heat generated while it is in use. Make sure there are several inches of clearance around the top and sides and do not block the slots of the inverter. •...

  • Page 6: Inverter Features

    • This device does not include an internal Ground Fault Cir- cuit Interrupter (GFCI). • Use only 10-amp fuses (Model PI-70). • Use only 15-amp fuses (Models PI-120 and PI-140). WARNING: Pursuant to California Proposition 65, this product contains chemicals known to the State of California to cause cancer and birth defects or other reproductive harm.
  • Page 7 12 volt accessory port. To use the full output you must purchase a 12 volt accessory outlet to battery clips adapter (Schumacher Model SAC-103) and connect the inverter directly to the battery. NOTE (Models IP-120 and IP-140): The 100 watt limit is to ac- commodate the fuse ratings for all vehicles.

  • Page 8: Operating Instructions(Models Pi-70 And Pi-140)

    Transformerless Battery Chargers. Doing so, may cause the device to run warmer or overheat. OPERATING INSTRUCTIONS (MODELS PI-70 AND PI-140) If connecting in a vehicle, remove the cigarette lighter from its outlet. Push the 12-volt power plug firmly into the outlet.

  • Page 9: Operating Instructions (Model Pi-120)

    OPERATING INSTRUCTIONS (MODEL PI-120) Plug the included power cable into the inverter. Note the plug will only fit into the outlet one way. If connecting in a vehicle, remove the cigarette lighter from its outlet. Push the 12-volt power plug firmly into the outlet. Note: In an airplane power outlet the plug will only fit into the outlet one way.

  • Page 10: Led Indicator And Shutdown Protection

    If you decide to use the inverter while the engine is off, we rec- ommend you turn OFF the device plugged into the inverter and disconnect the inverter’s plug from the 12-volt accessory outlet before starting the engine. To maintain battery power, start the engine every 2 to 3 hours and let it run for approximately 30 minutes to recharge the battery.

  • Page 11: If The Inverter Fuse Blows

    Disconnect the device or equipment immediately. Find the source of the problem, and repair it. Install a new fuse, (10-amp for Model PI-70 and 15-amp for Models PI-120 and PI-140). The fuse can be found on the end of the plug on the inverter.

  • Page 12: Troubleshooting

    Inverter may not be See Warranty and working properly. call Customer Service 1-800-621-5485 (Hours: 7:00 am – 5:00 pm CST). SPECIfICATIONS Model: PI-70 Maximum Continuous Power 70 Watts Surge Capability (Peak Power) 140 Watts No Load Current Draw <0.2A Wave Form...
  • Page 13 Model: PI-120 Maximum Continuous Power 120 Watts Surge Capability (Peak Power) 240 Watts No Load Current Draw <0.2A Wave Form Modified Sine Wave Input Voltage Range 10.5V – 15.5V DC Output Voltage Range 120V ± 10% AC Low Battery Shutdown 10.5V ±...

  • Page 14: Replacement Parts

    Manufacturer does not provide any warranty for any acces- sories used with this product that are not manufactured by Schumacher Electric Corporation and approved for use with this product. This Limited Warranty is void if the product is misused, subjected to careless handling, repaired, or modified by anyone other than Manufacturer or if this unit is resold through an unau- thorized retailer.
  • Page 15 ANY OTHER ObLIGATION TOWARDS THE PRODUCT OTHER THAN THIS WARRANTY. Schumacher Electric Corporation Customer Service 1-800-621-5485 Monday – Friday 7:00 a.m. to 5:00 p.m. CST Schumacher and the Schumacher Logo are registered trade- marks of Schumacher Electric Corporation • 15 •...
  • Page 16 MANUAL DEL PROPIETARIO MODELOS DE CONVERTIDOR DE ENERGÍA PI-70, PI-120 Y PI-140 Convierte la Energía de Baterías de 12V de CD a 120V de CA de Energía Doméstica PRECAUCIÓN: Antes de usar su convertidor, Lea, Entienda y Siga todas las instrucciones De Seguridad y Operación.

  • Page 17: Reconocimientos De Marcas De Fábrica

    RECONOCIMIENTOS DE MARCAS DE fÁbRICA RECONOCIMIENTOS DE MARCAS DE FÁBRICA Schumacher® es marca registrada de la Schumacher Electric Corporation Schumacher® Logo es marca registrada de la Schumacher Electric Corporation ™ es marca de la PI-70, PI-120 y PI-140 Schumacher Electric Corporation DATOS DE PROPIEDAD INTELECTUAL Owner’s Manual...
  • Page 18 RECONOCIMIENTOS DE MARCAS DE FÁBRICA INSTRUCCIONES IMPORTANTES DE SEGURIDAD CARACTERÍSTICAS DEL CONVERTIDOR ANTES DE USAR SU CONVERTIDOR DE ENERGÍA 21 INSTRUCCIONES DE OPERACIÓN(MODELOS PI-70 Y PI-140) INSTRUCCIONES DE OPERACIÓN (MODELO PI-120) FUENTE DE ENERGÍA INDICADOR LED Y PROTECCIÓN DE APAGADO SI SE QUEMA EL FUSIBLE DEL CONVERTIDOR RESOLUCIÓN DE PROBLEMAS...

  • Page 19: Instrucciones Importantes De Seguridad

    INSTRUCCIONES IMPORTANTES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES • Mantenga el convertidor bien ventilado para dispersar apropiadamente el calor generado cuando está en uso. Asegúrese de que haya varias pulgadas de libramiento alrededor de la parte superior y lados y no bloquee las ranuras del convertidor.

  • Page 20: Características Del Convertidor

    Este dispositivo no incluye un Interruptor de Circuito con Conexión a Tierra (GFCI por sus siglas en inglés) interno. • Usa solamente fusibles de 10 amp (Modelo PI-70). • Use solamente fusibles de 15 amp (Modelos PI-120 y PI- 140).

  • Page 21: Antes De Usar Su Convertidor De Energía

    ANTES DE USAR SU CONVERTIDOR DE ENERGÍA Cuando usted enciende un dispositivo o una herramienta que funciona con un motor, el dispositivo básicamente pasa a través de dos etapas: Arranque - Requiriendo una subida inicial de voltaje (comúnmente conocida como "carga de inicio o pico"). Operación Continua - el consumo de energía desciende (comúnmente conocido como la "carga continua").
  • Page 22 100 watts o menos usado el Puerto de 12 voltios.Para usar salida deber adquirir el socket de 12 voltios (Schumacher Modelo SAC-103) para adaptarlo a las pinzas de la batería y así conectar el inversor directamente a la batería.

  • Page 23: Instrucciones De Operación(Modelos Pi-70 Y Pi-140)

    INSTRUCCIONES DE OPERACIÓN (MODELOS PI-70 Y PI-140) Si lo va a conectar en un vehículo, quite el encendedor de cigarrillos de su toma de corriente. Empuje la clavija de 12 V firmemente en la toma de cor- riente. La luz del indicador LED debe brillar VERDE verificando que el convertidor está...

  • Page 24: Fuente De Energía

    La luz del indicador LED debe brillar AZUL verificando que el convertidor está recibiendo energía. Si el indicador LED no está encendido, lea la sección “ INDICADOR LED Y PROTECCIÓN DE APAGADO.” Asegúrese de que el dispositivo a ser operado este APAGADO (OFF).

  • Page 25: Indicador Led Y Protección De Apagado

    Aunque no es necesario desconectar el convertidor cuando arranca de nuevo el motor, puede dejar de operar brevemente mientras disminuye el voltaje de la batería. Aunque el converti- dor extrae muy poco amperaje cuando no está en uso, debe ser desconectado para evitar descargar la batería. INDICADOR LED Y PROTECCIÓN DE APAGADO El LED brilla VERDE automáticamente cuando se conecta a una fuente de 12 V de CD y no brillará...

  • Page 26: Si Se Quema El Fusible Del Convertidor

    Encuentra la fuente del problema, y repárela. Instale un nuevo fusible, (de 10 amp para el Modelo PI-70 y de 15 amp para los Modelos PI-120 y PI-140). El fusible puede ser encontrado al final de la clavija en el convertidor.

  • Page 27: Resolución De Problemas

    Servicio al propiamente. Cliente al 1-800- 621-5485 (Horario: De 7:00 a.m. a 5:00 p.m. CST(Tiempo del Centro)) ESPECIfICACIONES Modelo: PI-70 Máxima Energía Continua 70 Watts Capacidad de Tensión (Potencia Máxima) 140 Watts Consumo de Corriente en Vacío <0.2A Forma de Onda Onda Senoidal Modificada Ámbito de Tensión de Entrada...
  • Page 28 Modelo: PI-120 Máxima Energía Continua 120 Watts Capacidad de Tensión (Potencia Máxima) 240 Watts Consumo de Corriente en Vacío <0,2A Forma de Onda Onda Senoidal Modificada Ámbito de Tensión de Entrada 10.5V a 15.5V DC Ámbito de Tensión de Salida 120V ±...

  • Page 29: Piezas De Repuesto

    El Fabricante no proporciona ninguna garantía para ningún accesorio usado con este producto que no esté fabricado por Schumacher Electric Corporation y aprobado para uso con este producto. Esta Garantía Limitada es nula si el producto se em- plea mal, se sujeta a manejo descuidado, se repara o modifica por alguien que no sea él Fabricante o si esta unidad se vuelve...
  • Page 30 ObLIGACIÓN HACIA EL PRODUCTO QUE NO SEA ESTA GARANTÍA. Servicio al Cliente de Schumacher Electric Corporation 1-800-621-5485 De Lunes a Viernes de las 7:00 a.m. 5:00 p.m. CST Schumacher y el logo Schumacher son marcas registradas de Schumacher Electric Corporation • 30 •...
  • Page 31 MANUEL DE L’UTILISATEUR Modèles d’onduleurs PI-70, PI-120 et PI-140 Convertit la tension d’une batterie 12 V CC en 120 C CA domestique PRÉCAUTIONS : Avant d’utiliser votre onduleur, lire, comprendre et suivre les instructions de sécurité et d’utilisation. Conserver ces instruc-...

  • Page 32: Reconnaissances De Marque

    Schumacher ® est une marque inscrite de Société Électrique Schumacher Schumacher® le Logo est une marque inscrite de Société Électrique Schumacher PI-70, PI-120 and PI-140 ™ est une marque de Schumacher Société Électrique RENSEIGNEMENTS DE COPYRIGHT Le Manuel d’utilisation pour PI- 70, PI -120 et le PI -140 ©...
  • Page 33 RECONNAISSANCES DE MARQUE INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ CARACTÉRISTIQUES DE L’ONDULEUR AVANT D’UTILISER VOTRE ONDULEUR INSTRUCTIONS D’UTILISATION (MODÊLES PI-70 ET PI-140) INSTRUCTIONS D’UTILISATION (MODÊLE PI-120) SOURCE D’ALIMENTATION INDICATEUR DEL ET PROTECTION EN CAS DE COUPURE SI LE FUSIBLE DE L’ONDULEUR SAUTE DÉPANNAGE...

  • Page 34: Instructions Importantes Concernant La Sécurité

    INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ CONSERVER CES INSTRUCTIONS • Faire en sorte que l’onduleur soit toujours bien ventilé afin que toute la chaleur puisse se dissiper correctement en cours d’utilisation. S’assurer de laisser plusieurs pouces d’espace tout autour de l’appareil et ne pas boucher les évents à...

  • Page 35: Caractéristiques De L'onduleur

    Ce dispositif n’a pas d’interrupteur interne de circuit en cas de problème de mise à la terre (GFCI). • N’utiliser que des fusibles 10 A (Modèle PI-70). • N’utiliser que des fusibles 15 A (Modèle PI-120 et PI-140). AVERTISSEMENT : Conformément à la proposition 65 de l’État de Californie, ce produit contient des produits chimiques...

  • Page 36: Avant D'utiliser Votre Onduleur

    AVANT D’UTILISER VOTRE ONDULEUR Lorsque vous allumez un appareil ou un outil fonctionnant sur un moteur, le dispositif passe en principe par deux étapes : Le démarrage - Nécessitant un surcroit de puissance initial (communément connu sous l’appellation de “charge de démarrage ou pic de charge ») Fonctionnement continu –...
  • Page 37 12 volts à l’adaptateur de clips de batterie (le Modèle de Schumacher SAC 103) et rac- corder l’onduleur directement à la batterie. IMPORTANT : Cet onduleur utilise des ondes non sinusoïdales.

  • Page 38: Instructions D'utilisation (Modêles Pi-70 Et Pi-140)

    INSTRUCTIONS D’UTILISATION (MODÊLES PI-70 ET PI-140) Si vous connectez dans un véhicule, retirer l’allume cig- are de son logement Pousser fermement la prise 12 V dans la prise. Le voyant indicateur DEL s’allume en VERT, vérifiant ainsi que l’onduleur est bien alimenté.

  • Page 39: Source D'alimentation

    S’assurer que l’appareil devant être utilisé soit éteint. Brancher l’appareil dans la prise CA de l’onduleur ou la prise USB. Allumer l’appareil. Pour débrancher, effectuer la procédure inverse. NOTE : Il se peut qu’un bruit “buzz” sorte des chaines stéréo bas de gamme lorsque vous utilisez l’onduleur.

  • Page 40: Indicateur Del Et Protection En Cas De Coupure

    INDICATEUR DEL ET PROTECTION EN CAS DE COUPURE La DEL passe automatiquement au VERT lors d’un branche- ment sur une source en 12 V CC et ne s’allumera pas dans les conditions suivantes, (Note : sur le modèle PI-120 une DEL BLEUE s’allumera) : Lorsque l’alimentation, provenant de la batterie du véhi- cule, chute jusqu’aux environs de 10 Volts, il y a coupure...

  • Page 41: Si Le Fusible De L'onduleur Saute

    ATTENTION : Ne pas installer de fusible supérieur à 10-amp pour le modèle PI-70 et 15-amp pour les modèles PI-120, PI- 140 ; l’onduleur pourrait s’en trouver endommagé. S’assurer de remédier à la cause du fusible grillé avant de réutiliser l’onduleur.

  • Page 42: Dépannage

    SAV au 1-800- tionne pas correcte- 621-5485 (Heures : de ment . 7 h à 17 H CST) SPÉCIfICATIONS Modèle : PI-70 Puissance continue maxi 70 Watts Capacité de surtension (pic de puissance) 140 Watts Pas de tirage de charge <0,2 A...
  • Page 43 Modèle : PI-120 Puissance continue maxi 120 Watts Capacité de surtension (pic de puissance) 240 Watts Pas de tirage de charge <0,2 A Forme d’ondes Sinusoïdale modifiée Fourchette de tension en entrée 10,5 V – 15,5 V CC Fourchette de tension de sortie 120 V ±...

  • Page 44: Piêces De Rechange

    Le fabricant ne fournit aucune garantie sur les accessoires utili- sés avec ce produit qui ne sont pas fabriqués par Schumacher Electric Corporation et approuvés pour être utilisés avec ce produit. Cette garantie limitée est annulée si le produit est sujet à...
  • Page 45 AUTRE ObLIGATION SE RAPPORTANT À CE PRODUIT QUE CELLES DE CETTE GARANTIE. Schumacher Electric Corporation Customer Service 1-800-621-5485 Du lundi au vendredi, de 7:00 à 17:00 HNC Schumacher et le logo Schumacher Logo sont des marques déposées de Schumacher Electric Corporation • 45 •...
