Page 1: Integrated Amplifier

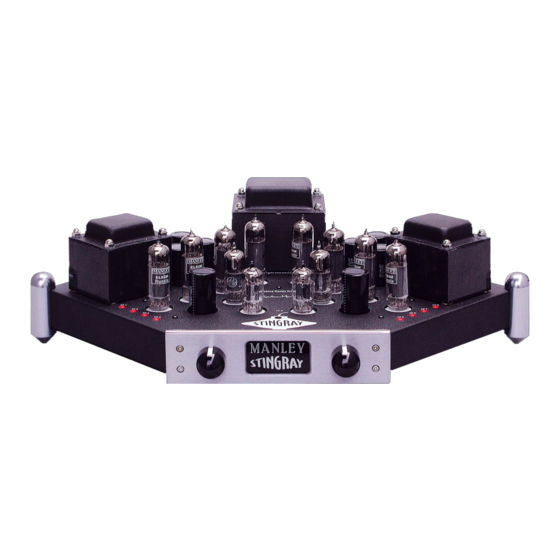

MANLEY LABORATORIES, INC. OWNER'S MANUAL THE "STINGRAY" INTEGRATED AMPLIFIER MANLEY LABORATORIES, INC. プロメディア・オーディオ㈱ 電話03-5397-7092 FAX03-5397-7093 URL:http://www.promediaaudio.com REV. 1-J 2005... -
Page 2: Table Of Contents
CONTENTS SECTION PAGE INTRODUCTION MAINS CONNECTIONS OPERATIONAL NOTES CONNECTING YOUR STINGRAY 5&6 SIMPLE TROUBLESHOOTING FRONT PANEL, LAMP, BACK PANEL TUBE LOCATIONS SIDE PANELS OPTIMIZING YOUR SOUND SYSTEM 11&12 REPLACING TUBES & SETTING BIAS 13&14 CREDITS SPECIFICATIONS WARRANTY WARRANTY REGISTRATION... -
Page 3: Introduction
INTRODUCTION Manley社“スティングレイ/100V”インテグレテッド・アンプリファイアーのご購入、ありがとうございます。多分、本 製品を選ばれたのは、お店でオーディションされたか、Hi-Fiショーでお聞きになり、その音に印象つけられたかと思い ます。価格、パワー、フィーチャー、そして、デザインのすべてのコンビネーションが、優れていたと思います。 Manley社の品質、信頼性、そして、誠実さの評判をお聞きになっておられたのかもしれません。いずれにしましても、 お客様は、正しい選択をなさいました。 スティングレイの基本モデルは、一般に言われているパッシブ・プリアンプを結合した“Manley 50 Watt Monoblocks” です。モデル“50 Watt Monoblocks”は、滑らかな、抜けの良い、高域と立体感（空気感）、そして、ステレオ・イメ ージに対して、当社のベスト・アンプに属します。当社はさらに改良し、出力トランスのすべての性能を精錬しました 。パッシブ・アンプの優位性は、よく知られているように、圧倒的にトランスペアレンシーであること、全くノイズが なく、限りなくシグナルパスがシンプルなことです。 本製品は、上記と同じ哲学と高品質部品、そして、最新のManley製品と同じ組立技術を採用しています。シグナルパス を可能な限り短縮化しクリーンにする為に、ベスト品質部品を使用しています。視覚的に、本製品はユニーク且つ、エ レガント、そして、実用的です。見た目の美しさは、最優先ファクターです、しかし、そのサイズ、外観、そして、真 空管等の部品の配置は、最高の性能の為に優先的に決定された結果です。 このマニュアルを一読して、スティングレイについてのフィーチャーとインフォーメーションに親しんでください。 GENERAL NOTES （序章） LOCATION ＆ VENTILATION（設置場所と換気） 涼しく、通気の良い安定した場所 スティングレイは、 に設置してください。テーブルの上や、キャビネットの上は 、理想的な設置場所です。スピーカーの上は、避けてください。なぜなら、振動がスティングレイに伝わり、音を劣化 させ、真空管をマイクロロフォニックにさせます。家族に、子供がいる場合は、子供の手が届かない所に、スティング レイを置いてください。同様に、ペットがいる場合も、配慮してください。犬や猫がジャンプして、本体の上に乗った 熱くなった真空管に触れたりしないようにしてください り、飛び越えたり、 。本製品は、室内使用ですが、湿気 及び埃を避けてください。3面構造のキャビネットの中に設置するのは、避けてください。本製品を他の機材の上に設置 する場合は、機材表面のスクラッチ防止のために、ゴム足または、パッドを敷いてください。 WATER ＆ MOISTURE 他の電気製品同様、本製品を水の近辺や、湿気の多い場所には、置かないでください。 SERVING このマニュアルに記述されている内容を超えて、本製品をサービスしないでください。 真空管及び、フューズ交換以外のことは、しないでください。 MAINS CONNECTIONS ご購入いただいた“スティングレイ”は、日本仕様の100Vに設定・変更されています。... -
Page 4: Operational Notes
OPERATIONAL NOTES SWITCHING ON 電源スイッチは、バックパネルに設置されています。スティングレイ本体を回したり、お客様自身が、本体の後に回る 必要はありません。電源コードに隣接したロッカースイッチです。 電源を入れるには、コードから離れる方向に、電源を切る場合は、コード側に指で押してください。 RUNING 本製品に電源を入れたまま、放置しないでください。単に、真空管と電気パーツの寿命を浪費するだけです。スティン グレイは、30分ほどで、ウォームアップ完了です。 TUBE LIFE 他の真空管と同じく、性能は、経年変化します。カソード（陰極）のエミッションが徐々に低下してゆくためです。こ れは、真空管に見受けられる自然なプロセスです。使用頻度によりますが、4－5年毎にアンプの検査をしてください。 ノイズレベルが、かなり増加したり、真空管バイアスの出力が非常に不安定になってきたら、真空管の交換時期と考え てください。 REPLACING A TUBE, INDICATOR LAMP or FUSE 詳細は、ページ13と14の“真空管の交換とバイアス調整をお読みください。小さなフィリップスのスクリュードライバ ーと指定の交換ヒューズ、真空管、もしくは、ランプが必要です。最初に、電源オフを確認して、IEC電源ケーブルを外 してください。全ての電源キャパシターが放電されるまで、20分間、放置してください。本体の電源ケーブルが外れて いても、感電することがあるからです。真空管を小刻みに揺するようにして、ソケットから引き抜いてください。 プリント回路基板を曲げないよう注意してください。新しい真空管を挿入する前に、真空管を見て、ピンがまっすぐな ことを確認してソケットにあわせてください。過剰な力を加えずに、ソケットに真空管を小刻みに揺り動かしながら挿 するとよいでしょう。 インディケーターランプの交換の場合は、ボトムカバーを取り外してください。サイドの6個のスクリューがボトムカバ ーを固定しています。6個のスクリューを外したら、カバーは、スライドして外してください。黒いネームパネルの真後 に、ヒューズのようなものが、見えるでしょう。優しく、ランプをテコの原理で取り外し、ランプ (ヒューズと間違え ないように！) を交換してください。本体に電源を入れる前に、カバーを交換してください。メインフューズは、IEC 電源コネクターのサブアッシーの内部にあります。フューズカバーは、大きなスロットと小さなスロットのついたグレ イの長方形です。小さなスロットは、カバーを外すのを助けます。爪か小さなスクリュードライバーで押すか、カバー の方向にタブをひっぱると開きます。ボトムカバーの下に2個の“B＋フューズ”があります。8ページの“ONE CHANNEL DEAD”に交換の詳細があります。フューズのタイプは、17ページに記載しています。... -
Page 5: Connecting Your Stingray
CONNECTING YOUR STINGRAY このインテグレイテッド・アンプリファイアーの設定は、本当に、簡単です。 スティングレイの後のダイアフラムについては、8ページを参照ください。 ケーブル接続の際の“不快なノイズ”や、アンプとスピーカーへのダメージを防ぐ為に、他の接続を 終えてから、システムをオンにして、最後に、電源を入れます。一般的に、電源を切ったり、ボリュ ームコントロールを絞って、接続するのが、ベストです。他の真空管アンプ同様、電源を入れる前に 、スピーカー端子に、正しく、スピーカーを接続しなければなりません。スピーカーを接続しないで 、電源を入れた場合は、真空管や、真空管のソケットやトランスの内部に電気放電を引き起こしかね ないほどの電圧変動が生じ、アンプにダメージを与えかねません。ソリッドステートアンプは、スピ ーカーに接続しなくても、オペレイトしますが、一般的に、スピーカー端子をショートさせると故障 します。殆どの真空管アンプは、ショートさせても故障しませんが、これは避けてください。 2. インターコネクトにプラグインする前に、真空管の外観検査をしてください。時々、運送中や開梱する 際に、ぶつかり合ったりしていることがあります。全部の真空管が、しっかりとソケットに填まり、 直立していることを確認してください。真空管の内部が白くなっていないかも確認してください。内 部が白くなった真空管は、空気が管内に侵入していることを示します。こんなことは、滅多に起こり ませんが、真空管は、時々クラックが入ったり輸送中に壊れたりします。その場合、アンプに電源を 入れる前に、交換が必要です。 3. 長方形のシャーシーでは、フロント、バック、サイド等は、容易に区別できますが、六面体の“スティ ングレイ”では、世間一般の習性に従って、サイドとして、左後と右後にRCA入力と入力選択スイッチ を配置しました。左後に4本のレフト入力、右後に4本のライト入力を配置しました。個別の入力選択 スイッチをこのようにレフトとライトに完全に分離した設計は、ちょっと不便かもしれません。もし 、そうでしたら、申し訳ありません。 しかし、このデザインを採用しました。理由は、オーディオ を楽しむ際、その時間の９５％を、かなりの人が一つのソース（例えば、CDプレヤ－）に限定して楽 しみます。もう一つの理由は、このデザインは、最大限のステレオ・セパレーションを低コストで提 供できるからです。確かに、少し、不便かもしれません。 しかし、便利さのために、“完全にシー ルドされたケーブル”を10本以上使用しても、コストは、もっと掛かる上に、それほど、良いサウン ドには、ならないでしょう。 4. CD, チューナー、AUXから、一つのソースのみを選択して、プラグインして、“スティングレイ”の固 有のRCAジャックに入力を接続してください。RCAジャックは、一般的な機能として、解り易くラベル 表示されています。各入力は、ラベル表示以外は、すべて機能的にも電気的にも同じです。インター コネクトケーブルが“L/R一体型のペアタイプ”、もしくは、ペアを一緒にホールドするループをスラ イド調整するタイプの場合は、ジャックの先端から約３０cmほど、割かなければなりません。ターン テーブル（LPレコード）に接続する場合は、カートリッジの微弱シグナルをレギュラーラインレベル に上げるのに、別にフォノプリアンプが必要です。Manley社も、他社と同様、これらのフォノプリプ を製造しております。... - Page 6 5. スピーカーのリードをスティングレイの左右の奥の端子に接続してください。 RED(+)端子は、RED（+） ワイヤー、BLACK端子はBLACKに接続されていることを確認してください。反対側の端子もREDはRed、 Blackは、Blackと、間違いないように、接続してください。 これは、スピーカーの位相をあわせるた めです。しばしば、多くの人は、間違って、スピーカーを逆位相で接続してしまい、低域がほとんどで ない“ロー抜け”の音になってしまいます。私達は、このハプニングをHi-Fiショーやレコード会社の重 役室で、体験したことがあります。通常、正しい“ポラリティ（極性）”を得るために、ワイヤー上に ある種の表示があります。しかし、絶縁体上に目立たない程度の“リッジ（盛り上がり）”、もしくは 、違う色で区別されているかもしれません。殆どのハイエンドのスピーカーインターコネクトは、解り 易いラベル表示、もしくは、カラーコード化されています。これらの接続は、しっかりとされていなけ れば、なりません。端子を締めるのに、レンチやプライヤーの使用は、推奨できません。理由は、容易 に締めすぎたり、ボルトの表面を傷つけるからです。指での締めが、常にベストです。 警告：バナナプラグやスピーカーケーブルコネクターをスピーカー端子の後にあるト ランスに直接触れさせないでください！ 触れると、アンプ出力をショートさせ、シグナルロ スを生じるだけでなく、スティングレイにダメージを与えかねません。 次に進む前に、オン/オフのスイッチが、オフになっていること、そして、ボリュームが反時計方向に絞 りきられていることを確認してください。では、IEC電源ケーブルをスティングレイの後に接続して、そ れから、壁の主電源ソケットに接続してください。 7. オン／オフスイッチをオンして、２－３分スティングレイをウォームアップしてください。真空管が少 しグローし始めるのが、観察できるでしょう。真っ赤には、真空管は、なりません。真っ赤になったら 、故障しています。好みのCDでチェックしましょう。両方の入力選択スイッチ（後左と後右）が、CDに セットされていることを確認ください。CDの“PLAY”を押して、ゆっくりボリュ－ムをアップしてくだ さい。両方のスピーカーから、音が出てきましたらOKです。もし、音が出てこない場合、電源をオフに してCDプレイヤーとスティングレイとの接続とスティングレイからスピーカーへの接続をチェックして ください。時々、インターコネクトが、十分に、押し込まれないで、接触不良を起こしている場合があ ります。電源を入れて、再度試みてください。音が出れば、後方に座って、楽しんでください。各ソー スに対する入力選択スイッチを回して、他の入力を試してください。...
-
Page 7: Simple Troubleshooting
Troubleshooting: 以下のような問題は、滅多に起こりませんが、もし、起こったら、ここに表記されたことをためしてくださ い。 HUM(ハム) - 貴方の国で、合法な場合、メイン・グランドアダプターを試してください。一般の電気店に、 ３ピンを２ピンにするアダプター、もしくは“偽のアダプター”が売っています。あなたのシステムでは、グ ランドは、一つにすべきです。２台以上の機器が３ピンの電源ケーブルを持っている場合、グランド・ループ が生じ、通常、ハムを引き起こします。貴方のシステムの中心であるスティングレイは、多分、完璧にグラン ドされたベストの機材です。 HISS(ヒス) - 通常、ソースの一つが問題です。問題のソースのボリュームコントロールが、絞り込まれた設 定で、スティングレイのボリュームを強制的に上げざるを得ない場合、ヒスが聞こえます。他のソースと同様 のボリュームに、問題のソースを調整してください。スティングレイの片チャンネルのみが、ヒスしているよ うに思える場合、多分、入力真空管（12AT７WA）です。ほとんどの真空管の寿命は、数年ですが、時々、寿命 が早まったものがあります。これを証明するには、電源を切って、２本の12AT７sをスワップし、再度テストし てください。その際、熱くなった真空管にご注意ください。ピンを曲げないように注意ください。小刻みに真 空管を揺らして、優しく、引き抜いたり、挿しいれたりしてください。力を入れる必要はありません。 BALANCE(バランス) － 左右のスピーカーの音が違う場合、CD、もしくはソースによるもので、レコーディン グ方法によります。最初に、違うソースで試して、次に、入力をスワップしてください。パワーダウンして、 左右の入力をスワップしてください。ソースが原因の場合は、問題はスワップに追随します。元にもどしてく ださい（左＝左）。再度パワーダウンして、次は左スピーカーワイヤーを右端子に、右のワイヤーを左端子に して、スピーカーの接続をスワップして試してください。問題が、サイドにスイッチした場合、スティングレ イが疑わしいです。問題が同じサイドにとどまって移動しない場合は、多分スピーカ－が、ダメージを受けて いるか、疲労しているからでしょう。 ONE CHANNEL DEAD（片チャンネル音断）－ 単に接続間違い、もしくは、インターコネクションが、間違っ てプラグインされている場合です。ワイヤーリングを調べてください。4つの入力のいずれかを試して、両チャ ンネルが、他の入力でも駆動するか、どうかを確かめてください。バランス・コントロール は、センター位置になってますか？スティングレイの終端で、スピーカーインターコネクトをスワッピングし て試してください。問題が、サイドをスワップしたら、スティングレイに、問題があるでしょう。その場合、2 つの問題が推測されます。真空管（12AT7、もしくは、6414）が、故障しているか、スティングレイの 250mA(MDL 1/4)B + fuseが吹っ飛んだかです。アンプを切り、電源を抜いて、少なくとも20分待ってください 。電源が入っている時、これらのヒューズには、約400Vが掛かっています。電源のキャパシターがディスチャ ージされるまで、しばらく時間がかかります。それ故、電源を抜いた時でさえ、まだ電圧は、存在します。そ れ故、しばらく我慢して、電源をディスチャージしてください。それから、ボトムカバーを外してください。 これらの指示に従わない場合は、感電します。電流は、低い直流なので、“致死”には、至りませんが、傷つ いたり、火傷したりします。片手を使ってください。両手は、駄目です。綿の手袋をすると、感電せず、驚き ません。 TUBE GLOWS CHERRY RED（真空管が鮮紅色に白熱）. -
Page 8: Front Panel, Lamp, Back Panel
FRONT PANEL A - BLANCE -これは、特別にデザインされた高精度のセンタークリックをもつバランスコントロールです。殆どのバラン スコントロールとは、違って、センターズレがなく、時計の12時位置では、直立と考えられます。一度に、片チャンネ ルのボリュームのみを減少させます。 B - VOLUME - これもまた、高精度のアッテネイターです。 C - BACKLIT PANEL - これは、電源表示です。IECメインが正しく接続され、スイッチがオンの時、このパネルが、白く照 らされないなら、多分、ヒューズが飛んでいます。IECソケット・モヂュ－ルの内部にあります。白く輝いていないが、 真空管は、光っていて、音楽が聞こえている場合は、小さなランプが切れています。簡単に交換できます。下記の図を 見てください。ランプは、ヒューズのように見えます。ここには、ヒュ－ズは入れないでください。12volt, 0.15amp, 1/4X 11/4のランプを交換してください。スティングレイを逆さにして、まっすぐ引き抜いてください。しかしフックも しくは針のプライヤーが必要です。ガラスを割らないよう、注意してください。 LAMP ACCESS LAMP BACK PANEL D - FUSE COVER - ヒューズカバー方向のタブを動かすには、小さなスロットでテコで持ち上げてください。交換が必要な 場合は、MDL3を使用してください（220V用ユニットに対しては、MDL2です）。 E - POWEER SWITCH - ヒューズ方向または、IEC電源ケーブルから離れる方向が、オン（１）で、電源ケーブル方向が、オ フ（０）です。真空管は、ウォームアップに時間を必要なので、10秒や20秒ていどでは、“それほど良くない音”とな... -
Page 9: Tube Locations
627-4256 (909) (909) PHONE PHONE ONLY ONLY FUSE FUSE REPLACE REPLACE 91710 91710 CHINO, CHINO, MAGNOLIA MAGNOLIA 13880 13880 LABS MANLEY LABS MANLEY MOISTURE MOISTURE RAIN RAIN PERSONNEL QUALIFIED PERSONNEL QUALIFIED EXPOSE EXPOSE SHOCK SHOCK SERVICING SERVICING REFER REFER HIGHÊVOLTAGE. -
Page 10: Side Panels
SIDE PANELS 入力ジャックは、ハイファイRCA出力が使用でき、電気的にも同じです。違いは、ラベル表示だけです。 - CDプレイヤーもしくはDAコンバーターのオーディオ出力をプラグインしてください。DVDデッキからのメイン L/R信号にとっても、すばらしいスポットとなります。しかし、デジタル出力や、SPDIF、AC-3などと表記されたライ ンを差し込まないでください。これらは,デコーデッドされていないデジタル信号なので、オーディオでは、ありません 。 - 実際には、VCRやレーザーディスクのオーディオ出力を接続してください。再度いいますが、AC-3やビデオ出 VIDEO 力やS-VIDEOを接続しないでください。 - FM/AMチューナー出力をここに接続ください。2台目のVCRにとっても、素晴らしい第2の入力と TURNER INPUT なります。 - AUXとは、Auxiliaryの略で、基本的に“補助”の意味です。ラベル表示していない他のソース用のエクストラです 。殆どの人は、テープデッキのプレイバックや、コンピューターオーディオ用に使用しています。 - スピーカー接続ポストは、再度パネルに表示されています。REDは、ポジティブで SPEAKER POSTS BLACKは、ネガティブ（グランド）です。スティングレイの電源を入れる前に、スピーカ－（もしくは、４から８Ω 負荷抵抗）がスピーカー端子に接続されていることを確認ください。真空管アンプはソリッドステイと違って、信号が 送られる場合は、常に、スピーカーが必要です。 アンプ側とスピーカー側での接続が、ポジとネガが、逆になっていないか、確認してください。逆になっていた場合に は、低域が抜けていたり、イメージも非常に気味が悪くなります。疑いのある場合は、片チャンネルを逆にして、低域 が修正されれば、正解です。 スピーカ－端子は、殆どの太いスピーカーケーブルや、U型端子やバナナプラグに対応します。細いワイヤーは接続が 難しいです。一般的には、細いスピーカーケブルは、避けてください。少なくとも、18 guage (18AWG) 以上の太いも のの使用を勧めます。ボルトが、しっかりと締まっていることを確認ください。しかし、締め過ぎないで“指で強く締 める”程度でおねがいします。... -
Page 11: Optimizing Your Sound System
Optimizing Your Sound System （貴方のサウンドシステムの最適化） このセクションには、貴方のステレオから最大限のものを引き出すヒントが一杯あります。その場合、全くコストはか からないか、ほとんどかからないでしょう。多分、殆どすでにご存知かも知れませんが、初めてのこともあれば、思い 出すことがあるかもしれません。 非常に重要な要素は、スピーカーです。今、お使いのスピーカーが良い物であれば、このインテグレテッド・アンプに 、ふさわしいです。何が、ふさわしい？ 道理にかなった能率的なスピーカーに対して、限られた予算で、システムが 十分な音量で音楽を楽しめるだけの片チャンネルあたり50ワットの真空管パワーによるからです。探すべき“スペック ”は、“感度”と“能率”です。95ｄBの能率のスピーカーは容易に、150ワットの85dbスピーカーと同じ音量を得られ ます。フォークやチェムバー音楽のみを試聴するなら、“８５”で、十分でしょう。一般的に、高感度スピーカーにた いして、同じほどのお金を払いますが、アンプリファイアーでは、ワットを上げればさらに価格も上がります。ところ で、評論家に寄れば、50ワットの真空管は100ワットのソリッドステイトに相当します。スピーカーを購入する場合、購 入前に注意深く試聴するのが賢明です。ある帯域で強調された特性よりむしろ、ナチュラルでしかもリアルにサウンド するなら、最高に気に入るでしょう。つまり“スペックの数字”や“宣伝”ではなく、“精確な再生”を考えるべきで す。 スピーカーの価格は、しばしば低域周波数に直接、関連します。素晴らしい低域は一般に十分な資金力と豊富なパワー が必要とされます。“ホームシアター”のお蔭で、あなたの資産を使い果たさないたくさんのパワード・サブウーハー があります。一台を手に入れ、スピーカー出力に接続して入力選択と音量調整をしてください。接続もほんとに簡単で す。 非常に興味深いスピーカーのトリックがあります。殆どの人は便利な場所に置きます。妻の承認が重要な要素になりま す。スピーカーの設置場所を実験する際は、100％以上素晴らしくサウンドする時、妻をその場所に連れて行き、その違 いをデモすることです。改善の違いを聞けば、貴方の選択場所に同意するでしょう。貴方のリスニング・ポジションが 、左右のスピーカー間と、左右のスピーカーからの距離が、同じであることとが重要です。理想は、全て同じ辺である “正三角形”です。スピーカーをフロア－から離して、壁からも離して（後と両サイド）ください。ツィーターもしく は、スピーカーのフロントパネルが貴方の顔面に向いていることが、クリティカルな試聴ポイントです。高域と低域が バランスよく、それでいて中域が出すぎたり、引っ込み過ぎることもなくスムーズな周波数が得られます。つまり、シ ンプル・サウンド“ナチュラル”が得られます。カラーTVを購入して、殆どの人が、最初に合致することは新鮮な音で す。なぜなら正に、今説明した原理であり、それが正しいことが解ります。オーディオでも同じことは、ボーカル・ト ーンです。我々人間は、様々な人間のボイスに対して、驚くべき認識能力を持っていますが、他の楽器に対しては、そ れほどではありません。ボーカルをフューチャーした良い録音のCDを使用して、最もナチュラルなボイスを得られるス ピーカー・ポジションを探してください。もしラッキーなら左右のステレオ感だけでなく、すばらしい明確なセンター をもつ音楽の３D（立体）サウンドを創造するシステムが得られるでしょう。その場合、スピーカ－の前面からだけでな く、後方からも音が聞こえるでしょう。私達は、Stingray(スティングレイ)を使用したステレオ・システムで、個々の 演奏者の背の高さまで、認識できるイル－ションを体験したことがあります。殆どの部屋は、一方向に長いです。短辺 側の両端にスピーカーを配置し、後方の壁につけないで、少し離したリスニングポジションによりベストサウンドを得 るシステムもあれば、長辺側の両端のほうが、素晴らしいシステムもあります。どちらが良いかは、試してみるしかあ りません。 もし、貴方がこの驚くべき“空間イメージ”と“音場”を体験しているなら、“STINGRAY”を手入れた瞬間、なぜ、突... - Page 12 貴方は、素晴らしいオーディオシステムを購入されたことでしょうが、潜在力の一部を得る絶好の機会です。しばしば 遭遇することですが、高級なステレオ装置にもかかわらず、単純に、印象にも残らないサウンドに遭遇します。それは 、アコースティックが無視されているからです。スタジオエンジニアの間でも、悪い部屋の素晴らしいスピーカーと素 晴らしい部屋の悪いスピーカーの違いを本当に言えるエンジニアは、ほとんどいません。しかし、エンジニア達は、素 晴らしい部屋の素晴らしいスピーカーは知っています。アコースティック技術はレコーディングスタジオ構造について の本で詳しく説明されています。効果的なアコースティック素材を購入したり、コストの一部の節約して、自分で造っ たりします。高価なインターコネクトに金をかけるより、アコースティックな処理で、素晴らしい改善が可能です。 殆どの人は、アコースティックは、“サウンド・プルーフィング”(sound-proofing)と考えていますが、音楽再生改善 には、たくさんの情報があります。“サウンド・プルーフィング”は、通常、金が掛かります。幸運にも、部屋のアコ ースティックのみの改善には、お金の痛みを伴わないで可能です。フロアーや壁に掛かっているものを移動したり、変 えたりすると、ドラマティックに改善されます。 悪いリストのNo.1は、“パラレル・サーフェス（並行面）”です。定常波と呼ばれる非常に短い反響を定常波は、サポ ートし、特定の周波数をブーストしたり、カットしたりします。この効果は、たくさんのピークとディップにより、“ 櫛”のようなので、しばしば“コム・フィルター”と呼ばれています。一つの矯正は、大きな平面を様々な小さな平面 で細分化することです。本立て、カーテン、壁掛け、マクラメ、植物、家具、ランプ等は、すべて、この細分化を助け ます。これは、“ライブ”平面を“デッド”平面でバランスをとるだけでなく、”checker-boarded”エリアは一種の拡 散機（ディフュ－ザー）として機能します。もっと効果があり、いいものを欲しいなら、多分、低コストで効果的、且 つ、魅力的なディフュ－ザーを造れることも可能です。 No.2は、極めてバランスの悪い部屋の取り扱いです。過渡の “ライブ”と“デッド”は、一般に良くないです。ウォールカーペットやカーテンは、壁に対しては、効果が有ります が、注意しなければなりません。これらの素材は、特に高域を吸収し、中域も少し吸収しますが、低域は、全く吸収し ません。結局、非常に“デッド”な高域に対して、低域は非常に“ライブ”になってしまいます。このバランスをとる には、コーナーに厚手の吸収材を装備することです。コーナーでの厚手の吸収材は、低域に対して、最も効果的です。 このアイデアは、高域と低域吸収のバランスを取ることにあります。例え、通常のスピーチでさえ、白塗りの石膏壁と 硬い床の殆ど何もない部屋では、聞き取り難くなります。背景がシンプルになればなるほど、アコースティック問題は 激しくなります。この場で提案できる唯一のヒントは、スピーカーの後ろの壁と貴方の後ろがしばしば最も重要なファ クターになります。簡単な吸音材を造れます。厚さ5cmの堅い繊維ガラスかフォームラバーの1.2ｍ ｘ 2.4ｍを40cm ｘ 2.4ｍの細長い板状にカットして、白い布でラップします。簡単、見た目もクリーンで、しかも、安い。様々な場所 に、立てかけて、実験して試してください。経験豊なアコースティックデザイナーでさえ、予測した結果を試すより、 むしろ、実験して、耳を傾け、その結果で、決定します。バリエーションは、織地をタイトに敷きつめるならば、仕切 り板として、”perf-board(穴のあいた板パーフボード)”を使用することです。壁に細長い板状を取り付けるのも便利 です。壁から3cmから5cmほどの隙間に取り付けた“パーフボード/Perfboard”は、音の拡散増進の為のフロント平面の 役目をしたり、中低域に有効な簡単なヘルムホルツの吸収材の代わりとなり、天井にたいしても有効です。リスニング ポジションの後の壁は、部屋の残りの空間と比べ、過渡の低域及び、低域不足に影響を与えます。この問題には、上記 に述べたパネルは、それほど役に立ちませんので、小割り板と薄膜の吸収材について勉強してください。No.3は、左右 対称に欠けていることです。左右を同じサウンドにして、精確なセンターを得るには、左右の壁と距離が、一致しなく てはいけません。理想は、完全に対称な部屋ですが、現実的には、無理です。再度、様々なポジショングを試して、こ れを達成してください。テストCDは、様々な低周波音やスイ－プを持っています。これらを使って,部屋の中で、ガタガ タやうなりの場所を見つけてください。ランプと取り付け家具、キャビネットとコンポーネントは、原因となっていま す。少しのテープや接着剤で、これらの問題は、しばしば解決できます。この種の問題について、真剣に解決したいな らば、測定用マイクから、リアルタイムアナライザーやコンピューターソフトウエアまでの様々なテスト機器を使って 調査して下ください。これらの器具は、有益ですが、これらの測定器具の使用に、十分慣れていないなら、測定値に頼...
- Page 13 真空管の寿命はどのくらい？ 真空管の寿命を正確に予測することはできません。場合によっては製造後のかなり早い段階で使えな くなる場合もあれば、30年以上使用できる場合もあります。Stingrayの場合、使用状況にもよりますが、平均して4年から5年の寿命と 考えてよいでしょう。これはすべての真空管にあてはまることですが、使用年数にしたがって品質が劣化して行きます。これはカソー ドのエミッションが徐々に低下してゆくためで、自然の過程といえるものです。 真空管の交換時期をどうやって知る？ 真空管の交換時期をどうやって知る？ 出力管のEL-84については適正なバイアス値になっていることをチェックする必要がありま す（15ページ参照）が、他と著しく異なるバイアス値になっている真空管ついては、再度バイアスを調整した後、注意深く観察し、そ れでもバイアス値の変化が大きい真空管については交換の時期が来たといえます。出力管以外の入力段の真空管などが寿命に達した場 合には別の症状が見られます。それは雑音が大きくなったり、歪が増えたりした場合で、その場合には交換が必要です。また、真空管 内部の電極を支持する機構がゆるんだ結果、マイクロフォニック雑音が出る場合もあります。真空管を指先で軽く弾くと「チン」とい った音がスピーカーから聞こえることがあります。この音量が小さければ正常ですが、音量が大きい場合は交換が必要です。その他、 真空管の内部が白くなったものは空気が管内に侵入してしまっています（私たちは冗談で「真空が漏れた」と言ったりしますが）。ま た、点灯しない真空管も交換する必要があります。これらの真空管は高価でも、高級でも、希少でもありませんので、少なくとも ２，３のスペアを準備しておくことをお勧めします。 一度に全ての真空管を交換しなければなりませんか？ 一度に全ての真空管を交換しなければなりませんか？ 少なくともこのアンプについてはその必要はありません。確かに交換すべ き真空管は１本だけであっても、完全に特性の一致した１組の真空管をそっくり交換しなければならないアンプもあります。しかし、 Manleyのアンプは真空管１本だけでも交換ができるように、個々の出力管に独立したバイアス調整機構を設けてあります。ただし、最 高に完全無欠の性能を実現するには特性が極めて似通っている真空管を用意するに越したことはありません。Manleyでは、真空管を交 換する場合に備えて、ご使用中のアンプに使用されている真空管と特性の良く似た真空管をひとまとめにした上で、１本１本の真空管 にラベルを付けて管理しています。したがって、真空管を注文する際には最適な真空管を提供できるように、出力管の上部に手書きさ れた番号を知らせてください。 真空管の使用時間によってアンプの音が変わりますか？ 真空管の使用時間によってアンプの音が変わりますか？ はい、変わります。ただしそれほど大きな変化ではありません。それに 問題は真空管のみですし、交換すれば済むことです。また大出力のギターアンプのように「音色」を理由に半年で真空管を交換するの とは状況が異なります。Manleyでは真空管の寿命を延ばし、また、新旧の真空管で極力音が変わらないように、真空管を非常に控えめ に動作させています。これは真空管が４年から５年使用されることを前提としています。真空管の交換による音の改善の度合いは、ご 使用者の「耳」しだいといえます。覚えておいて頂きたいのは、新品の真空管は交換後、音が「こなれる」前、最初の１週間で最も音 が変化するということです。交換した当初は少しばかり「かたく」、「きっぱりとした」音と感じることでしょう。 真空管の交換はむずかしいですか？ 真空管の交換はむずかしいですか？ はい、むずかしいです。ただし、電球を交換する程度には．．．ですが。本当はとても簡単で す。電源を切って２～３分アンプを冷まします。これは指にヤケドをしないためです。真空管はまっすぐ引き抜くのではなく、小刻み に揺するようにして抜くと良いでしょう。仮にご自身の「技術的素養」に自信がなくても、ご両親よりはマシと思えるなら問題はあり ません。ご両親の世代の人達はテレビを修理するために真空管をテレビから抜いて、近所のファーマシー（現在のコンビニのような店 ）に置いてあったテスターに挿して真空管の良否を調べたものです。さて、真空管を挿すのも同じくらい簡単です。ただし、ソケット...
- Page 14 バイアスについて知っておくべきことは何ですか？ バイアスとは真空管のいわゆる「動作点」を決める（負の）直流電圧で、こ こで知っておくべきことは真空管を流れる電流の微調整をすることです。アンプの動作負荷は４本の真空管が等分に負担することが望 ましく、そうすることによって音の歪みが最小となり、真空管の寿命を延ばすことになります。バイアスを調整するということは、そ の電圧を調整し、「カソード」ピンに流れる電流を測定することです。カソードは10Ω（オーム）3W（ワット）の抵抗に接続されて おり、これによってStingrayの上部カバーからバイアス値を測定することができるようになっています。この10Ωの抵抗にはもうひと つ役目があり、それは真空管に重大なトラブルが生じたときにヒューズの働きをすることです。真空管が不良となるとき、この抵抗が 少量の煙を出して焼けることがありますが、この場合、新しい真空管に交換してもバイアスは0（ゼロ）のままです。この抵抗は技術 者が交換することを想定していますが、交換に要する時間は10分程度に過ぎません．．．ハンダ付けはできますか？ どのくらいの頻度でバイアスをチェックすればよいですか？ 全くチェックをしない方もいらっしゃいますが、少なくとも真空 管を交換したときにはチェックが必要です。その場合は少々調整が必要となる場合がほとんどです。通常は3ヶ月に1度のチェックをお すすめします。そうすればアンプが最良の状態で動作していることが確認できますし、真空管の劣化状況を知ることもできます。中に は1ヶ月に一度チェックする方もいらっしゃいますが、これが週に１回となると少々度を過ぎているかも知れません。 Stingrayをウォームアップ（約30分）します。音楽は再生しないでください。 具体的には何をすればよいですか？ テスターを「DCV」（直流電圧の測定）に設定します。テスターには赤と黒のリード線が付いていますので、黒のリード線を上面パネ ルの「TPG」と書かれた黒色の端子に当てます。赤のリード線は「TP1」と書かれた赤い端子に当てます。このときテスターは 0.25V(250mV)を指示しているはずです。もし違っていれば、この値になるように「BIAS1」のトリマーをドライバーで回して調整し ます。ただし、必ずしも0.25V(250mV)ピッタリにする必要はなく、0.23V(230mV) から0.27V(270mV)の範囲であれば問題はありませ ん。次に赤のリード線を「TP2」の端子に当て、同じように0.25V(250mV)に近づくよう「BIAS2」のトリマーを調整します。この手 順を「TP8」まで行いますが、少しでも調整が必要だった場合は、再チェックしたほうが良いです。これは1箇所のバイアスを調整す るとそれが他の箇所にも多少影響を及ぼすためです。 表示される値が変動する場合はどうすればよいですか？ 多少の変動であれば正常です。これは電源電圧の変動や真空管内部の、 非常に低い周波数の雑音のせいです。変動によってバイアス値が0.3V(300mV)を上回ったり、逆に0.2V(200mV)を下回ったりする場合 は真空管が劣化し始めているかもしれません。しばらく観察するか、あるいは２、３週間おきにチェックして、それでも状況が変わら ないようであれば、その真空管を交換したほうが良いでしょう。ちなみに電源電圧の変動が原因の場合は、変化の周期は長いものとな ります。他に考えられる原因としては測定時に音楽をかけていることです。 調整しても規定の値にならないときはどうすればよいですか？ バイアスの値が0（ゼロ）または0に近い値の場合は真空管ある いは10Ωの抵抗が不良で、交換が必要です。逆に値が高すぎる場合は、おそらく真空管が原因で、そのとき真空管は赤黒い色をしてい るのではないかと思います。その真空管は交換してください。L（左）チャンネル、R（右）チャンネルのどちらか一方の真空管全部 のバイアス値が0の場合は、そのチャンネルの「B+電源」のヒューズが飛んでいると思われます。両方のチャンネルの真空管のバイア ス値が全て0で、アンプが正常に動作しているようなら問題はテスターの方にあります。 バイアスを高め、あるいは低めに設定するメリットはありますか？ これについては真空管の寿命と音の歪み（クロスオーバー 歪み）のトレード・オフの関係となります。バイアスを少し高めに設定すれば、歪みはほんの少し減少しますが、その代わり真空管の 寿命を大きく縮めることになります。低めに設定した場合は歪が大きく増加し、真空管の寿命は幾分長くなります。なぜなら誰もそん な音で長く音楽を聴きたいとは思わないからです。...
-
Page 15: Credits
CREDITS An EveAnna Manley Production Featuring concept, layout and industrial design by EveAnna Manley, Starring: Paul Fargo for Input Innovations Hutch for Output Outovations Inspired by : David Manley Mastered by: Baltazar Hernandez Titled by: J. Gordon Holt Contributing Players:... -
Page 16: Specifications
SPECIFICATIONS VacuumTubes: 8 x EL84, 2 x 6414 2 x 12AT7WA Lamp type 1/4 X 1 1/4, 12 volt, .15 amp NOTE: Models produced after April 2003 use super bright LEDs for badge illumination, not incandescent lamps. T he LED's will probably never burn out. MAINS Fuses:100-120V AC operation: MDL 3 AMP / 250 Volt SLO-BLO 240VAC operation: MDL 2 AMP/ 250 Volt SLO-BLO B+ FUSES (2): MDA... -
Page 17: Warranty
保 証 書 STINGRAY 100V日本仕様は、厳格な検査を経て出荷されていますが、ご使用中万一製造上の不備による故障が発 生した場合、保証規定により無償修理いたします。 保証規定 お買上の日より6ヶ月以内に限り、正常なご使用状態において故障した場合には、無償で修理いたします。 た だし、真空管交換と次の項目に該当する場合は、実費有料修理になります。 ① お取り扱い方法が不適当なために生じた故障、本製品の部品、回路等に対しての改造、修理が加えられた場合。 ② 部品の消耗の場合。 ③ お買上後の運搬、落下等による損傷、故障の場合。 ④ 修理品の当社への返送は、お客様負担でお願いします。その際、Manley社製Steelhead専用ボックス以外の梱包 形態による運送中の落下等による損傷及び故障は、保証外となります。 ⑤ 火災、地震、風水害、異常電圧、その他天災地変による故障または、損傷の場合。 ⑥ 保証書のご提示がない場合、保証書に諸事項の記入がない場合。 本保証書は、Manley指定日本総代理店によって、正規に輸入・販売された製品に対してのみ有効です。 ＊ 販売店、お買上日は、必ずご記入ください。 ＊ 本保証書は、盗難、火災等の不可抗力以外の事情により紛失された場合は、再発行いたしませんので、大切に保 存してください。また、この保証書は、他人に譲渡できません。 ＊ 出張修理は、いたしません。初期不良以外の新品交換は、いたしません。 品名： STINGRAY 100V日本仕様 シリアル番号： ＿＿＿＿＿＿＿＿＿＿＿＿＿＿ お買上日： ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 販売店： ＿＿＿＿＿＿＿＿＿＿＿＿＿＿ Manley日本総輸入代理店： プロメディア・オーディオ㈱ 〒167-0051 東京都杉並区荻窪5-30-17-1002 電話： 03-5397-7092 FAX: 03-5397-7093 URL: http://www.promediaaudio.com email: info@promediaaudio.com 下記の部分は、ご記入後、切り離して、プロメディア・オーディオ㈱に、郵送ください。...
