Kärcher HDS 9/16-4 ST Gas Instructions Manual page 160

1
11a
25
21
22
23

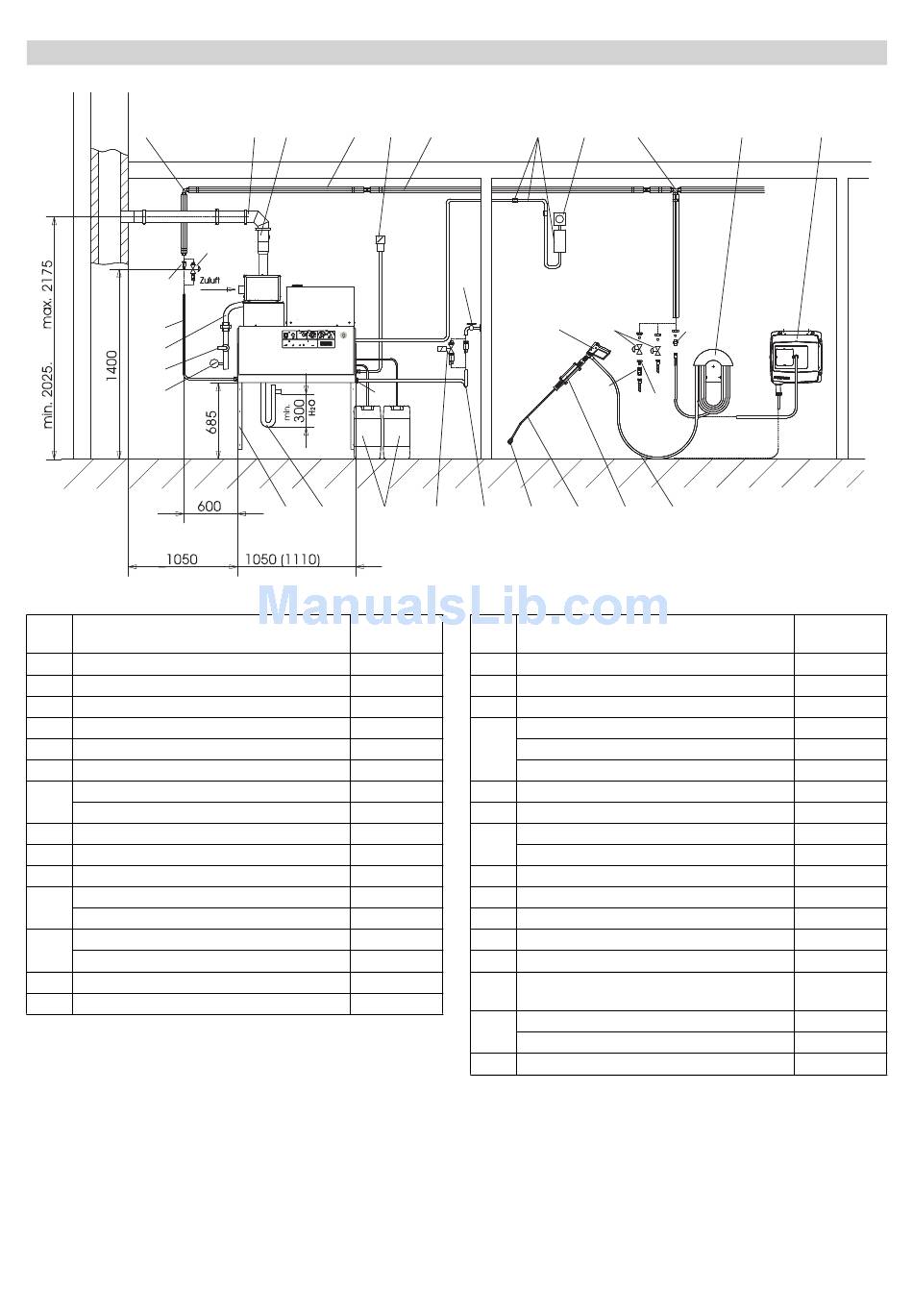

Fig. 3
Pos. Installationsmateriale
1 Vinkelforskruning
2 Komponentsæt tilslutningsstykker, røggas 2.640-425
3 Komponentsæt kedeltilslutning, røggas
4 Komponentsæt vandlås
5 Varmeisolering
6 Hovedafbryder
7 Rørledningssæt, galvaniseret stål
Rørledningssæt, rustfrit stål
8 Komponentsæt fjernstyring
9 Komponentsæt Nødstop-knap
10 T-forskruning
11a Tilslutningsstykke, messing
Tilslutningsstykke, rustfrit stål
11b Stophane NW 8, galvaniseret stål
Stophane NW 8, rustfrit stål
11c Hurtigkobling fast komponent
11d Hurtigkobling løs komponent
160
Installationsmateriale
2 3 5
11b
24 4 20
Bestil-
lingsnr.
6.386-356
2.640-424
2.640-422
6.286-114
6.631-455
2.420-004
2.420-006
2.744-008
2.744-002
6.386-269
2.638-180
2.638-181
4.580-144
4.580-163
6.463-025
6.463-023
6 7 8
A
15
B
19a 19 18
Pos. Installationsmateriale
12 Slangeholder
13 Slangetromme.
14 Højtryksslange 10 m
15 Håndsprøjtepistol Easypress
Drejeregulator HDS 9/16-4
Drejeregulator HDS 12/14-4
16 Strålerørholder
17 Strålerør
18 Dysemundstykke HDS 9/16-4
Dysemundstykke HDS 12/14-4
19 Vandslange
19a Magnetventil vandtilførsel
20 Rensemiddeltank, 60 l
21 Gasslange R1"
22 Gas-stophane R1"
23 Manometer, gas (Giv agt! Afslutningsven-
tilen skal monteres på stedet.)
24 Komponentsæt vægkonsol
Komponentsæt gulvstel
25 Højtryksslange
18
-
DA
9 10 12
11b 11a
11d
11c
17 16 14
13
Bestil-
lingsnr.
2.042-001
2.637-238
6.388-083
4.775-463
4.775-470
4.775-471
2.042-002
4.760-550
2.883-402
2.883-406
4.440-282
4.743-011
5.070-078
6.388-228
6.412-389
6.412-059
2.053-005
2.210-008
6.389-028
