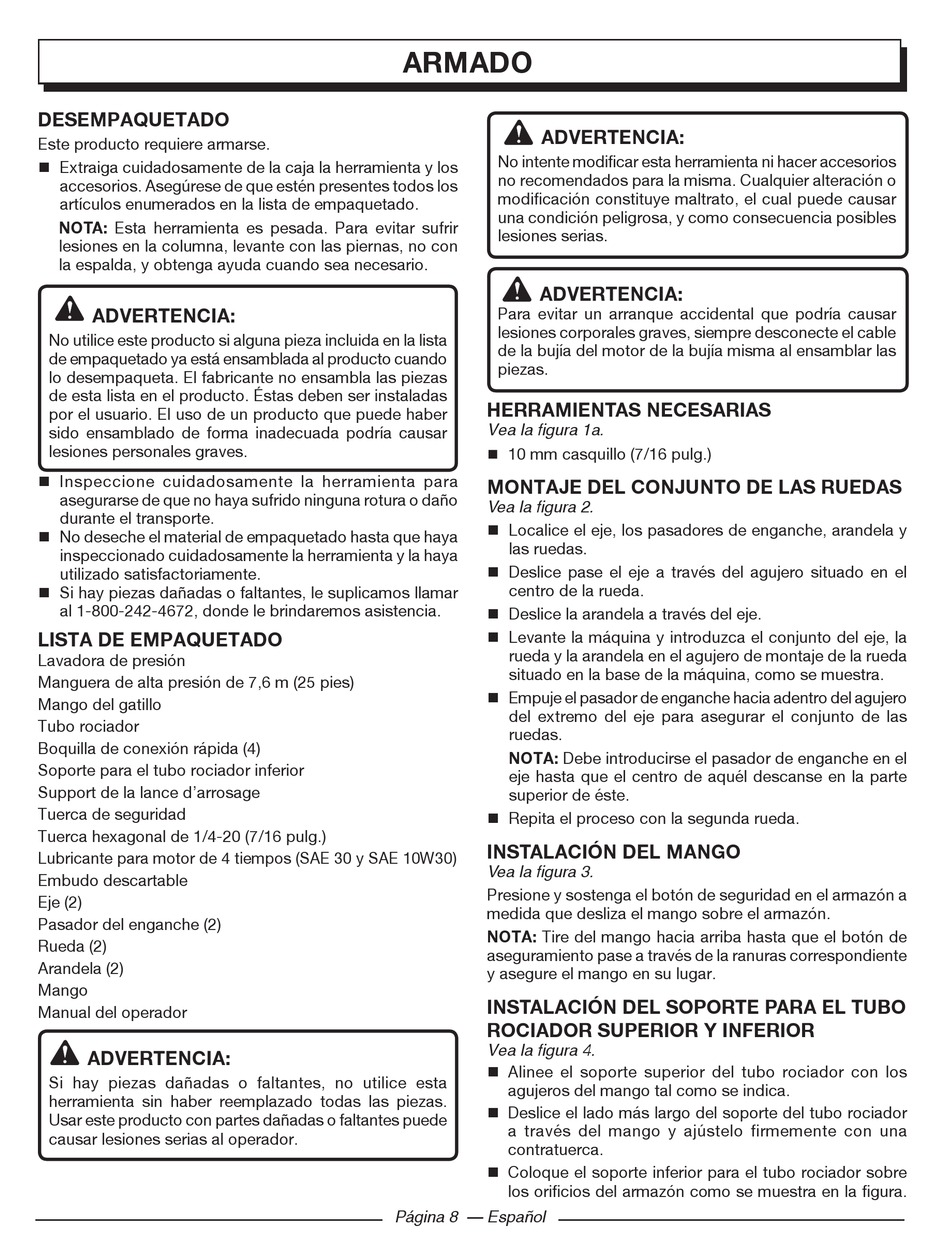

DESEMPAQUETADO
Este producto requiere armarse.
 Extraiga cuidadosamente de la caja la herramienta y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
NOTA: Esta herramienta es pesada. Para evitar sufrir
lesiones en la columna, levante con las piernas, no con
la espalda, y obtenga ayuda cuando sea necesario.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la lista
de empaquetado ya está ensamblada al producto cuando
lo desempaqueta. El fabricante no ensambla las piezas
de esta lista en el producto. Éstas deben ser instaladas
por el usuario. El uso de un producto que puede haber
sido ensamblado de forma inadecuada podría causar
lesiones personales graves.
 Inspeccione cuidadosamente la herramienta para
asegurarse de que no haya sufrido ninguna rotura o daño
durante el transporte.
 No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.
 Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-242-4672, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Lavadora de presión
Manguera de alta presión de 7,6 m (25 pies)
Mango del gatillo
Tubo rociador
Boquilla de conexión rápida (4)
Soporte para el tubo rociador inferior
Support de la lance d'arrosage
Tuerca de seguridad
Tuerca hexagonal de 1/4-20 (7/16 pulg.)
Lubricante para motor de 4 tiempos (SAE 30 y SAE 10W30)
Embudo descartable
Eje (2)
Pasador del enganche (2)
Rueda (2)
Arandela (2)
Mango
Manual del operador
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta
herramienta sin haber reemplazado todas las piezas.
Usar este producto con partes dañadas o faltantes puede
causar lesiones serias al operador.
ARMADO
ADVERTENCIA:
No intente modificar esta herramienta ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato, el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría causar
lesiones corporales graves, siempre desconecte el cable
de la bujía del motor de la bujía misma al ensamblar las
piezas.
HERRAMIENTAS NECESARIAS
Vea la figura 1a.
10 mm casquillo (7/16 pulg.)

MONTAJE DEL CONJUNTO DE LAS RUEDAS
Vea la figura 2.
 Localice el eje, los pasadores de enganche, arandela y
las ruedas.
 Deslice pase el eje a través del agujero situado en el
centro de la rueda.
 Deslice la arandela a través del eje.
 Levante la máquina y introduzca el conjunto del eje, la
rueda y la arandela en el agujero de montaje de la rueda
situado en la base de la máquina, como se muestra.
 Empuje el pasador de enganche hacia adentro del agujero
del extremo del eje para asegurar el conjunto de las
ruedas.
NOTA: Debe introducirse el pasador de enganche en el
eje hasta que el centro de aquél descanse en la parte
superior de éste.
 Repita el proceso con la segunda rueda.
INSTALACIÓN DEL MANGO
Vea la figura 3.
Presione y sostenga el botón de seguridad en el armazón a
medida que desliza el mango sobre el armazón.
NOTA: Tire del mango hacia arriba hasta que el botón de
aseguramiento pase a través de la ranuras correspondiente
y asegure el mango en su lugar.
INSTALACIÓN DEL SOPORTE PARA EL TUBO
ROCIADOR SUPERIOR Y INFERIOR
Vea la figura 4.
 Alinee el soporte superior del tubo rociador con los
agujeros del mango tal como se indica.
 Deslice el lado más largo del soporte del tubo rociador
a través del mango y ajústelo firmemente con una
contratuerca.
 Coloque el soporte inferior para el tubo rociador sobre
los orificios del armazón como se muestra en la figura.
Página 8 — Español
