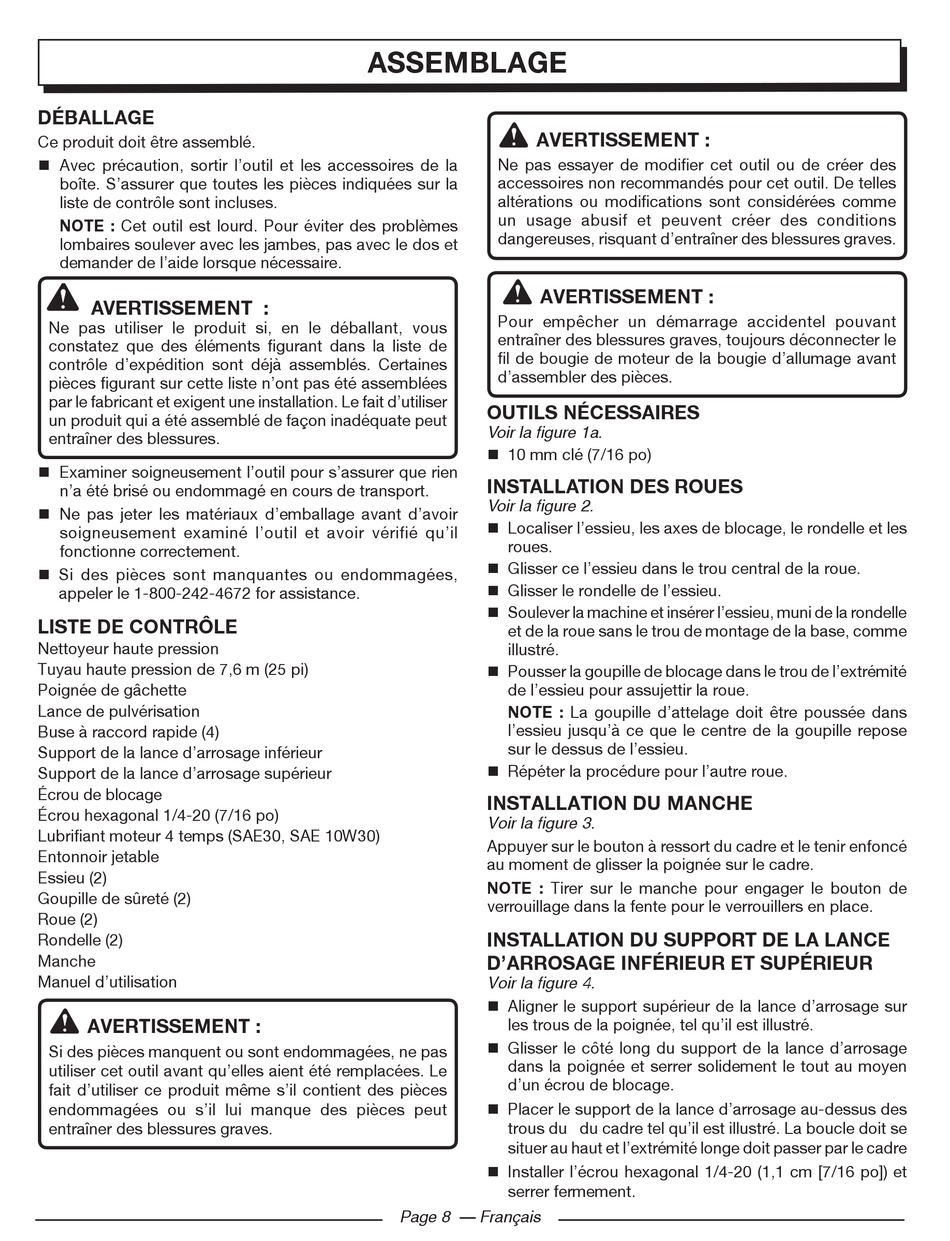

DÉBALLAGE
Ce produit doit être assemblé.
 Avec précaution, sortir l'outil et les accessoires de la
boîte. S'assurer que toutes les pièces indiquées sur la
liste de contrôle sont incluses.
NOTE : Cet outil est lourd. Pour éviter des problèmes
lombaires soulever avec les jambes, pas avec le dos et
demander de l'aide lorsque nécessaire.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la liste de
contrôle d'expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n'ont pas été assemblées
par le fabricant et exigent une installation. Le fait d'utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
 Examiner soigneusement l'outil pour s'assurer que rien
n'a été brisé ou endommagé en cours de transport.
 Ne pas jeter les matériaux d'emballage avant d'avoir
soigneusement examiné l'outil et avoir vérifié qu'il
fonctionne correctement.
 Si des pièces sont manquantes ou endommagées,
appeler le 1-800-242-4672 for assistance.
LISTE DE CONTRÔLE
Nettoyeur haute pression
Tuyau haute pression de 7,6 m (25 pi)
Poignée de gâchette
Lance de pulvérisation
Buse à raccord rapide (4)
Support de la lance d'arrosage inférieur
Support de la lance d'arrosage supérieur
Écrou de blocage
Écrou hexagonal 1/4-20 (7/16 po)
Lubrifiant moteur 4 temps (SAE30, SAE 10W30)
Entonnoir jetable
Essieu (2)
Goupille de sûreté (2)
Roue (2)
Rondelle (2)
Manche
Manuel d'utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu'elles aient été remplacées. Le
fait d'utiliser ce produit même s'il contient des pièces
endommagées ou s'il lui manque des pièces peut
entraîner des blessures graves.
ASSEMBLAGE
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour cet outil. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d'entraîner des blessures graves.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours déconnecter le
fil de bougie de moteur de la bougie d'allumage avant
d'assembler des pièces.
OUTILS NÉCESSAIRES
Voir la figure 1a.
 10 mm clé (7/16 po)
INSTALLATION DES ROUES
Voir la figure 2.
 Localiser l'essieu, les axes de blocage, le rondelle et les
roues.
 Glisser ce l'essieu dans le trou central de la roue.
 Glisser le rondelle de l'essieu.
 Soulever la machine et insérer l'essieu, muni de la rondelle
et de la roue sans le trou de montage de la base, comme
illustré.
 Pousser la goupille de blocage dans le trou de l'extrémité
de l'essieu pour assujettir la roue.
NOTE : La goupille d'attelage doit être poussée dans
l'essieu jusqu'à ce que le centre de la goupille repose
sur le dessus de l'essieu.
 Répéter la procédure pour l'autre roue.
INSTALLATION DU MANCHE
Voir la figure 3.
Appuyer sur le bouton à ressort du cadre et le tenir enfoncé
au moment de glisser la poignée sur le cadre.
NOTE : Tirer sur le manche pour engager le bouton de
verrouillage dans la fente pour le verrouillers en place.
INSTALLATION DU SUPPORT DE LA LANCE
D'ARROSAGE INFÉRIEUR ET SUPÉRIEUR
Voir la figure 4.
 Aligner le support supérieur de la lance d'arrosage sur
les trous de la poignée, tel qu'il est illustré.
 Glisser le côté long du support de la lance d'arrosage
dans la poignée et serrer solidement le tout au moyen
d'un écrou de blocage.
 Placer le support de la lance d'arrosage au-dessus des
trous du du cadre tel qu'il est illustré. La boucle doit se
situer au haut et l'extrémité longe doit passer par le cadre
 Installer l'écrou hexagonal 1/4-20 (1,1 cm [7/16 po]) et
serrer fermement.
Page 8 — Français
