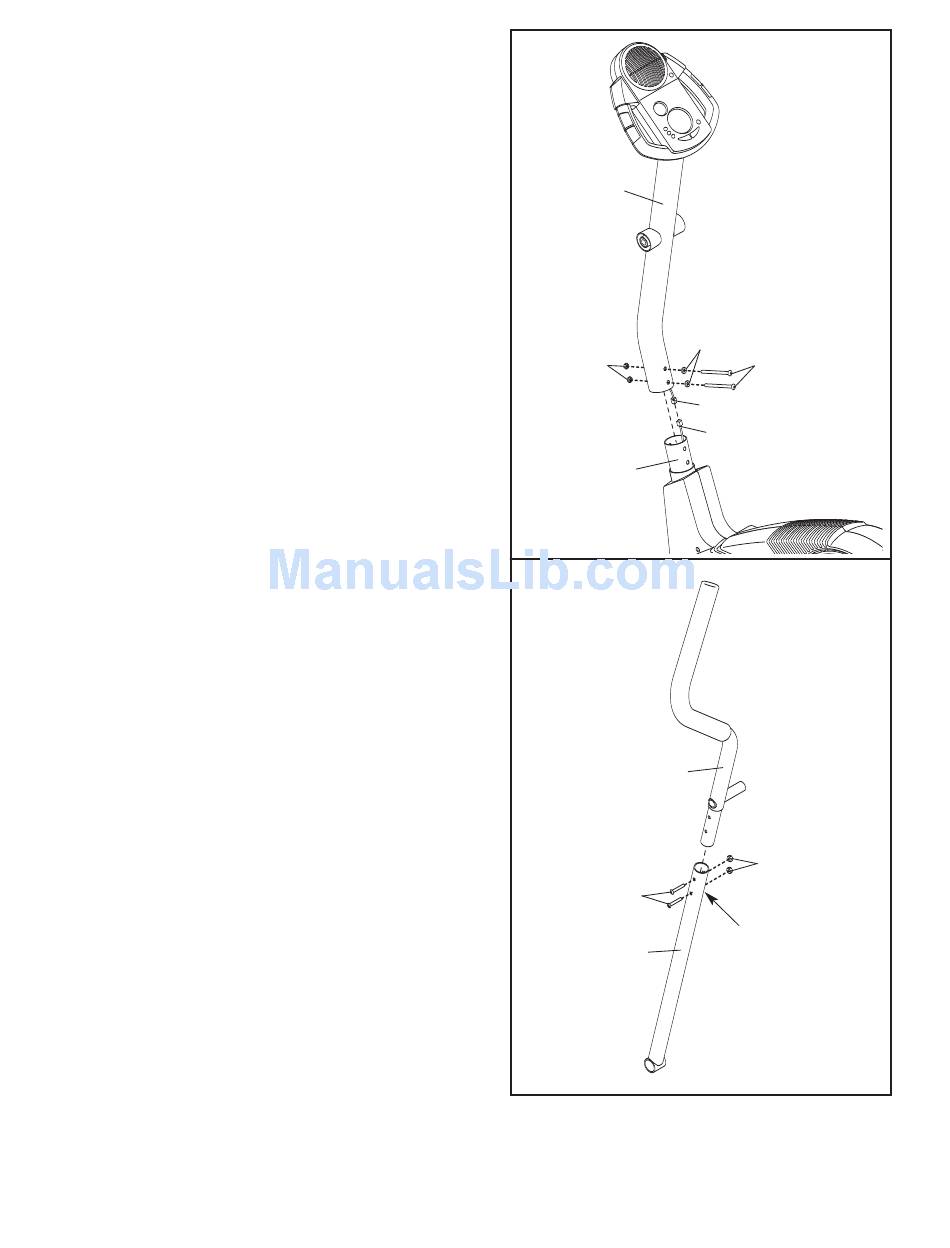

5. Während eine andere Person den Pfosten (2) zeich-
nungsgemäß nahe an den Rahmen (1) hält, verbin-
den Sie den oberen Draht (44) mit dem neideren
Draht (44).
Schieben Sie den Pfosten (2) auf den Rahmen (1).
Achten Sie darauf, dass Sie die Drähte (44, 70)
nicht einklemmen. Befestigen Sie den Pfosten mit
zwei M10 x 76mm Knopfbolzen (27), zwei M10
gespaltenen Unterlegscheiben (59) und zwei M10
Nylon-Verschlussmuttern (33). Ziehen Sie die
Knopfbolzen noch nicht fest an.
6. Identifizieren Sie die linke Haltestange (6) der mit
einem Aufkleber markiert ist. Führen Sie die linke
Haltestange in einer der Haltestangenarme (5) ein;
achten Sie darauf, dass der Haltestangenarm so
gedreht ist, dass sich die sechseckigen Löcher auf
der angezeigten Seite befinden. Befestigen Sie die
linke Haltestange mit zwei M8 x 45mm Knopfbolzen
(50) und zwei M8 Nylon-Verschlussmuttern (38) an
einem der Haltestangenarme (5). Achten Sie darauf,
dass sich die Nylon-Verschlussmuttern in den
sechseckigen Löchern befinden. Ziehen Sie die
Bolzen nocht nicht fest an.
Befestigen Sie die rechte Haltestange auf die gleiche
Weise am anderen Haltestangenarm (nicht gezeigt).
5
2
33
1
6
50
5
6
Achten Sie dar-
auf, dass Sie die
Drähte nicht ein-
klemmen während
Sie den Pfosten
einsetzen.
59
27
44
70
6
38
Sechseckige
Löcher
