Contenido
Conexión de las unidades .................... 2
Diagrama de conexión del cable de
alimentación .................................................... 4
Ejemplo de conexión de sistema 1 ................. 6
Ejemplo de conexión de sistema 2 ................. 8
Instalación ............................................. 10
Montaje delantero/trasero DIN ..................... 10
Extracción o instalación del anillo
compensación ........................................................ 10
Montaje delantero DIN .......................................... 11
Montaje trasero DIN............................................... 11
Fijación del panel delantero .......................... 11
Instalación de la unidad de control
remoto de dirección ...................................... 12
Instalación de la unidad en el volante de
dirección ......................................................... 13
2
Conexión de las unidades
ADVERTENCIA
Observe lo siguiente cuando utilice la
alineación automática de tiempo y de
ecualización (Auto TA&EQ).
No conecte el altavoz de rango alto (tweeter
o super tweeter) a un terminal que no sea un
terminal de salida de rango alto.
Para medir las características acústicas del
vehículo, la alineación automática de tiempo y
de ecualización (Auto TA&EQ) emite un sonido
alto por los altavoces. Si se conecta el altavoz de
rango alto (tweeter o super tweeter) a un terminal
de altavoz que no sea el terminal de salida de
rango alto, el altavoz puede dañarse por el sonido
de medición que incluye frecuencias bajas.
Asegúrese de conectar el altavoz de rango alto al
terminal de salida de altavoz para señales altas.
Precauciones al conectar un tweeter o
super tweeter
• Asegúrese de utilizar el filtro divisor de
frecuencias suministrado con el super
tweeter.
• No se puede ajustar correctamente la
función Auto TA&EQ. Ajuste manualmente,
si necesario.
Nota
• Esta unidad no se puede instalar en un vehículo
que no dispone de la posición ACC (accesorio) en
el interruptor de encendido.

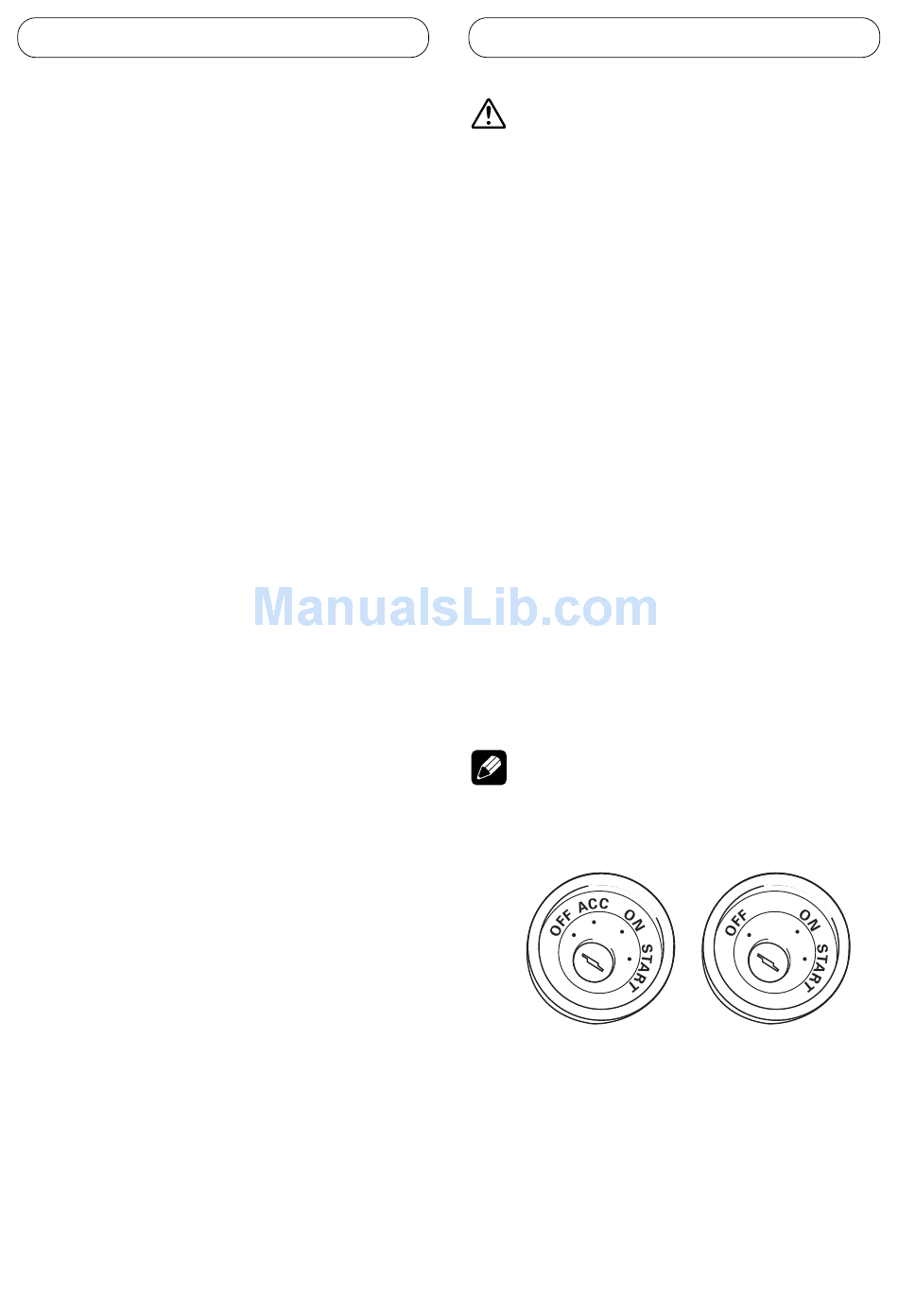

Posición ACC
• El uso de esta unidad en condiciones diferentes
de las siguientes podría causar un fuego o fallo de
funcionamiento.
- Vehículos con una batería de 12 voltios y
puesta a tierra negativa.
• Para prevenir cortocircuitos, sobrecalentamiento
o fallo de funcionamiento, asegúrese de seguir las
instrucciones a continuación.
- Desenchufe el terminal negativo de la batería
antes de la instalación.
.
Sin posición ACC
