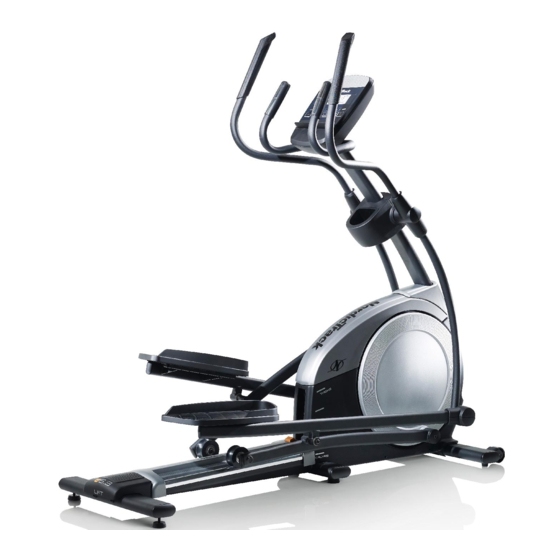

User Manual
Nº de Modelo 23946-MX
Nº de Version 0
Nº de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
Calcomanía con el
Número de Serie
(debajo de la armadura)
¿PREGUNTAS?
Para Servicio Técnico:
Tel. 01-800-681-9542
servicio@iconfitness.com
Tecnoservicio
Tenayuca 55 "A" Mez. 1
Col. Letran Valle
Del. Benito Juarez
México DF C.P. 03650
Importador:
Importaciones Factum
S.A. DE C.V.
Mario Pani No. 200 Col. Santa Fe
Deleg. Cuajimalpa de Morelos
México D.F. Mésxico C.P. 05109
RFC: IFA090327R38
Especificaciones eléctricas
120V ~ 60Hz 12A
PRECAUCIÓN
Antes de usar el equipo, lea
cuidadosamente todas las adver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
MANUAL DEL USUARIO
Advertisement
Table of Contents
Related Manuals for NordicTrack E 6.3 Elliptical
Summary of Contents for NordicTrack E 6.3 Elliptical
- Page 1 Nº de Modelo 23946-MX MANUAL DEL USUARIO Nº de Version 0 Nº de Serie Escriba el número de serie en el espacio de arriba para referencia. Calcomanía con el Número de Serie (debajo de la armadura) ¿PREGUNTAS? Para Servicio Técnico: Tel.
-
Page 2: Table Of Contents
GARANTÍA LIMITADA ............. Contraportada NORDICTRACK es una marca registrada de ICON IP, Inc. -
Page 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio- nes e instrucciones importantes de este manual y todas las advertencias que se observan en su entrenador elíptico antes de utilizarlo. ICON no asume ninguna responsabilidad por lesiones person- ales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo. -
Page 4: Colocación De La Calcomanía De Advertencia
COLOCACIÓN DE LA CALCOMANÍA DE ADVERTENCIA Este dibujo muestra la ubicación de la calco- manía de advertencia. Si falta una calcomanía o ésta es ilegible, vea la portada de este manual y solicite una nueva calcomanía de reemplazo gratuita. Péguela en el lugar indicado. -
Page 5: Antes De Comenzar
ANTES DE COMENZAR Gracias por seleccionar el revolucionario entrenador portada de este manual. Para ayudarnos a asistirlos, elíptico NORDICTRACK E 6.3. El entrenador elíptico anote el número de modelo y el número de serie del ® E 6.3 ofrece una gran selección de funciones diseña- producto antes de contactarnos. -
Page 6: Tabla De Identificación De Piezas
TABLA DE IDENTIFICACIÓN DE PIEZAS Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de este manual. -
Page 7: Montaje
MONTAJE • El montaje debe ser realizado por dos personas. • Además de la(s) herramienta(s) incluida(s), para el montaje se necesitan las siguientes • Coloque todas las piezas en un área despejada y herramientas: quite los materiales de empaque. No se deshaga un destornillador Phillips de los materiales de empaque hasta que termine el montaje. - Page 8 3. Con la ayuda de otra persona, coloque algunos de los materiales de empaque (no se muestran) debajo de la parte delantera de la Armadura (1). Pida a otra persona que sujete la Armadura para evitar que ésta se incline mientras com- pleta este paso.
- Page 9 5. Vea el diagrama incluido. Conecte el Cable Superior (116) al Cable Inferior (115). Presione los conectores hacia abajo en el interior de la Cubierta del Protector (30). A continuación, presione la Cubierta del Montante Vertical (23) sobre la Cubierta del Protector (30).
- Page 10 7. Aplique parte de la grasa incluida a un Eje del Brazo (93). Inserte el Eje del Brazo (93) en el Brazo del Pedal Derecho (37), a través de un Espaciador del Brazo (120), y por el interior del Brazo del Rodillo Derecho (39).
- Page 11 9. Introduzca el Brazo Derecho (25) dentro de la Pata Derecha (26). Conecte el Brazo Derecho (25) con dos Pernos M8 x 38mm (108) y dos Contratuercas M8 (110). Asegúrese de que las Contratuercas estén dentro de los orificios hexagonales. Repita este paso para el Brazo Izquierdo (27) y para la Pata Izquierda (no se muestra).
- Page 12 12. Mientras una segunda persona sujeta la Consola (8) cerca del Montante Vertical (4), conecte el Cable Superior (116) y el Alambre de Pulso (117) Evite pellizcar en los receptáculos correspondientes en la parte los cables posterior de la Consola. Los conectores del Cable Superior (116) y del Alambre de Pulso (117) deben deslizarse fácilmente dentro los receptáculos y encajar...
-
Page 13: Cómo Usar El Entrenador Elíptico
CÓMO USAR EL ENTRENADOR ELÍPTICO CÓMO CONECTAR EL ADAPTADOR DE CORRIENTE CÓMO NIVELAR EL ENTRENADOR ELÍPTICO IMPORTANTE: Si el entrenador elíptico ha sido Si el entrenador expuesto a temperaturas frías, permita que éste se elíptico se balan- sitúe a temperatura ambiente antes de conectar el cea levemente adaptador de corriente. - Page 14 CÓMO EJERCITAR EN EL ENTRENADOR ELÍPTICO Para subir al entrenador elíptico, sujétese de las barandas o de los brazos y párese sobre el pedal que está en la posición más baja. Luego coloque el otro pie Brazos en el otro pedal. Empuje los pedales hasta que éstos empiecen a moverse de manera continua.
- Page 15 DIAGRAMA DE LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA También puede conectar su reproductor MP3 o de CD al sistema de sonido de la consola y escuchar su La consola avanzada ofrece una serie de funciones música o sus audiolibros favoritos mientras se ejercita. diseñadas para hacer sus entrenamientos más efecti- Para usar la función manual, vea la página 16.
- Page 16 CÓMO USAR LA FUNCIÓN MANUAL 4. Siga su progreso a través de la pantalla. 1. Encienda la consola. Pantalla izquierda: Esta pantalla puede Pulse cualquier botón o comience a pedalear para mostrar el tiempo encender la consola. transcurrido y el número aproximado de calo- Cada vez que encienda la consola, se encenderá...
- Page 17 5. Si lo desea, mida su ritmo cardíaco. o apretar los contactos metálicos demasiado fuerte. Para conseguir un funcionamiento óptimo, Si hay láminas limpie los contactos metálicos usando un paño de plástico en los suave; nunca use alcohol, materiales abrasivos contactos metá- o productos químicos.
- Page 18 CÓMO USAR UN ENTRENAMIENTO El nivel de resistencia del siguiente segmento PREAJUSTADO aparecerá en la pantalla central durante algunos segundos para advertirle. A continuación, el nivel 1. Encienda la consola. de resistencia de los pedales cambiará. Pulse cualquier botón o comience a pedalear para La meta de velocidad del siguiente segmento encender la consola.
- Page 19 CÓMO USAR EL SISTEMA DE SONIDO Para seleccionar la función de ajustes, mantenga pulsado el botón Speed (velocidad) durante algunos Para reproducir música o audiolibros a través del segundos hasta que aparezca la información sobre sistema de sonido de la consola, mientras realiza ajustes en la pantalla.
-
Page 20: Mantenimiento Y Problemas
MANTENIMIENTO Y PROBLEMAS Refiérase al dibujo de abajo. Retire el Tornillo con Inspeccione y apriete regularmente todas las piezas del entrenador elíptico. Cambie inmediatamente cual- Collar M8 x 14mm (89), la Cubierta del Brazo del quier pieza desgastada. Rodillo (58) y la Arandela M8 (no se muestra) del Brazo del Rodillo Izquierdo (40). - Page 21 Vea el paso de montaje 10 en la página 11. Retire A continuación, localice el Interruptor de Lengüeta (60). Gire la Polea (52) hasta que un Imán (86) se las Cubiertas A y B (31, 32) del Brazo Derecho (25). alinee con el Interruptor de Lengüeta.
-
Page 22: Guía De Ejercicios
GUÍA DE EJERCICIOS Quemar Grasa—Para quemar grasa eficientemente, PRECAUCIÓN: debe hacer ejercicios a un nivel de intensidad bajo Antes de ini- durante un periodo de tiempo mantenido. Durante ciar éste o cualquier programa de ejercicios los primeros minutos de ejercicio su cuerpo utiliza las consulte con su médico. -
Page 23: Lista De Las Piezas
LISTA DE LAS PIEZAS Nº de Modelo 23946-MX.0 R1113A N° Ctd. Descripción N° Ctd. Descripción Armadura Pedal Izquierdo Estabilizador Trasero Tapa del Brazo Estabilizador Delantero Rodillo Montante Vertical Tapa de la Pata Bandeja de Accesorios Brazo de la Manivela Cubierta de la Bandeja Espaciador del Brazo de la Inserción de la Bandeja Manivela Grande... - Page 24 N° Ctd. Descripción N° Ctd. Descripción Tornillo M4 x 16mm Arandela M10 Tornillo M4 x 12mm Receptáculo/Cable de Corriente Tornillo de Tierra Correa de Manejo Tornillo M4 x 10mm Adaptador de Corriente Contratuerca del Brazo de la Cable Inferior Manivela Cable Superior Contratuerca M10 Alambre de Pulso...
-
Page 25: Dibujo De Las Piezas
DIBUJO DE LAS PIEZAS A Nº de Modelo 23946-MX.0 R1113A... - Page 26 DIBUJO DE LAS PIEZAS B Nº de Modelo 23946-MX.0 R1113A...
- Page 27 DIBUJO DE LAS PIEZAS C Nº de Modelo 23946-MX.0 R1113A...
-
Page 28: Cómo Ordenar Piezas De Repuesto
CÓMO ORDENAR PIEZAS DE REPUESTO Para ordenar piezas de repuesto, por favor vea la portada de este manual. Para ayudarnos a proporcionarle asis- tencia, por favor esté listo para proporcionar la siguiente información cuando nos contacte: • el número de modelo y el número de serie del producto (vea la portada de este manual) • el nombre del producto (vea la portada de este manual) • e l número de la pieza y descripción de la (de las) pieza(s) de reemplazo (vea la LISTA DE LAS PIEZAS y el DIBUJO DE LAS PIEZAS hacia el final de este manual) GARANTÍA LIMITADA IMPORTANTE: Debe registrar este producto dentro de 30 días de la fecha de compra para evitar...
