ProForm 1250 Zlt Treadmill Manual De Utilizare page 12

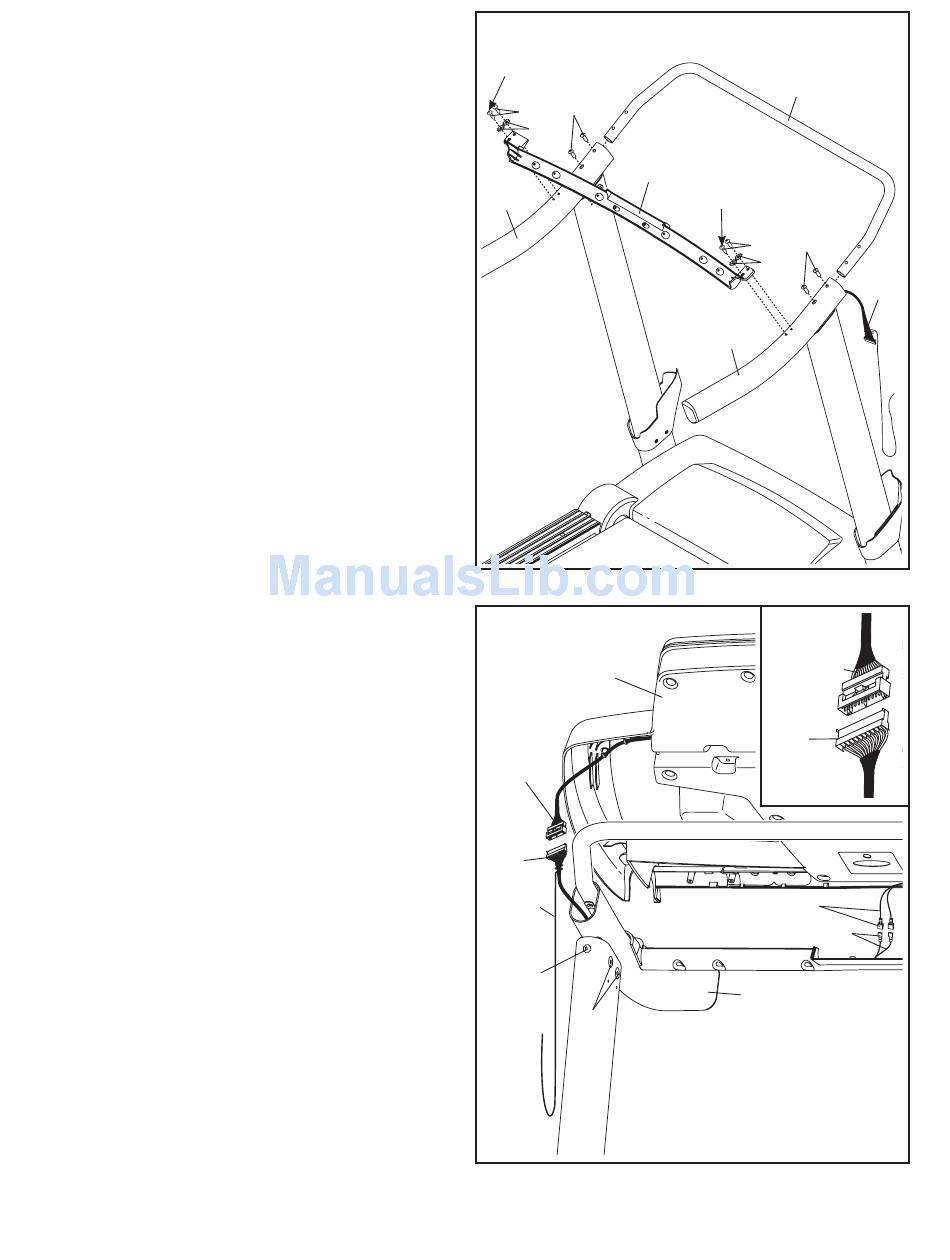

12. IMPORTANT: Pentru a evita deteriorarea
Barei Transversale (107), nu folosiţi unelte
electrice şi nu strângeţi prea tare Şuruburile
de #10 x 3/4" (2).
Poziţionaţi Bara Transversală (107) conform
desenului. Fixaţi Bara Transversală pe Mânere
(82, 83) folosind patru Şuruburi de #10 x 3/4"
(2) şi patru Şaibe Stea de #10 (12); încă nu
strângeţi Şuruburile.
Introduceţi Cadrul Consolei (102) pe Mânere
(82, 83). Fixaţi Cadrul Consolei folosind patru
Bolţuri cu Cap Plat de 1/4" x 1" (9); încă nu
strângeţi Bolţurile cu Cap Plat. Aveţi grijă să
nu ciupiţi Firul Suportului de Ghidon (87).
Strângeţi câte un Şurub de #10 x 3/4" (2) la
fiecare dintre capetele Barei Transversale
(107); nu strângeţi Şuruburile prea tare. Apoi,
strângeţi celălalt Şurub de #10 x 3/4" (2) la fiec-
are dintre capetele Barei Transversale.
Strângeţi cele patru Bolţuri cu Cap Plat de 1/4" x
1" (9).
13. Strângeţi bine cele două Bolţuri cu Cap Plat de
5/16" x 1" (4) şi cele patru Bolţuri cu Cap Plat
de 5/16" x 1" (14) (numai una dintre părţi este
ilustrată).
Cu ajutorul unei a doua persoane, fixaţi ansam-
blul consolei pe Mânerul din Dreapta (83) şi pe
Mânerul din Stânga (nu este indicat în desen).
Conectaţi Firul Suportului de Ghidon (87) la
firul consolei. Consultaţi desenul inserat.
Mufele ar trebui să se conecteze cu uşurinţă.
În caz contrar, întoarceţi unul dintre conectori
şi încercaţi din nou. DACĂ NU CONECTAŢI
MUFELE CORESPUNZĂTOR, CONSOLA SE
POATE DETERIORA LA PORNIRE. Îndepărtaţi
firul de legătură de pe Firul Suportului de
Ghidon.
Conectaţi firele pentru împământare ale ans-
amblului consolei la Firele de Împământare ale
Consolei (52).
12
Primul
9
2
12
107
82
13
Ansamblul
Consolei
Firul
Consolei
87
Fir de
Legătură
4
14
12
102
Primul
9
2
12
87
83
Firul
Consolei
87
Fire pentru
Împământare
52
83
