Essick MoistAIR HD14070 Owner's Manual

Essick MoistAIR HD14070 Owner's Manual

Evaporative console humidifier
Table of Contents

Advertisement

Available languages

Available languages

QUARKSP6647 HD14070:SP6647
CAUTION:
READ ALL INSTRUCTIONS CAREFULLY BEFORE INSTALLATION.
SAVE THIS OWNER'S MANUAL FOR FUTURE REFERENCE.
Part No. SP6647
.qxd
12/10/2009
3:39 PM
12/09
Page 1
TM
Printed in U.S.A.

Advertisement

Table of Contents
loading

Summary of Contents for Essick MoistAIR HD14070

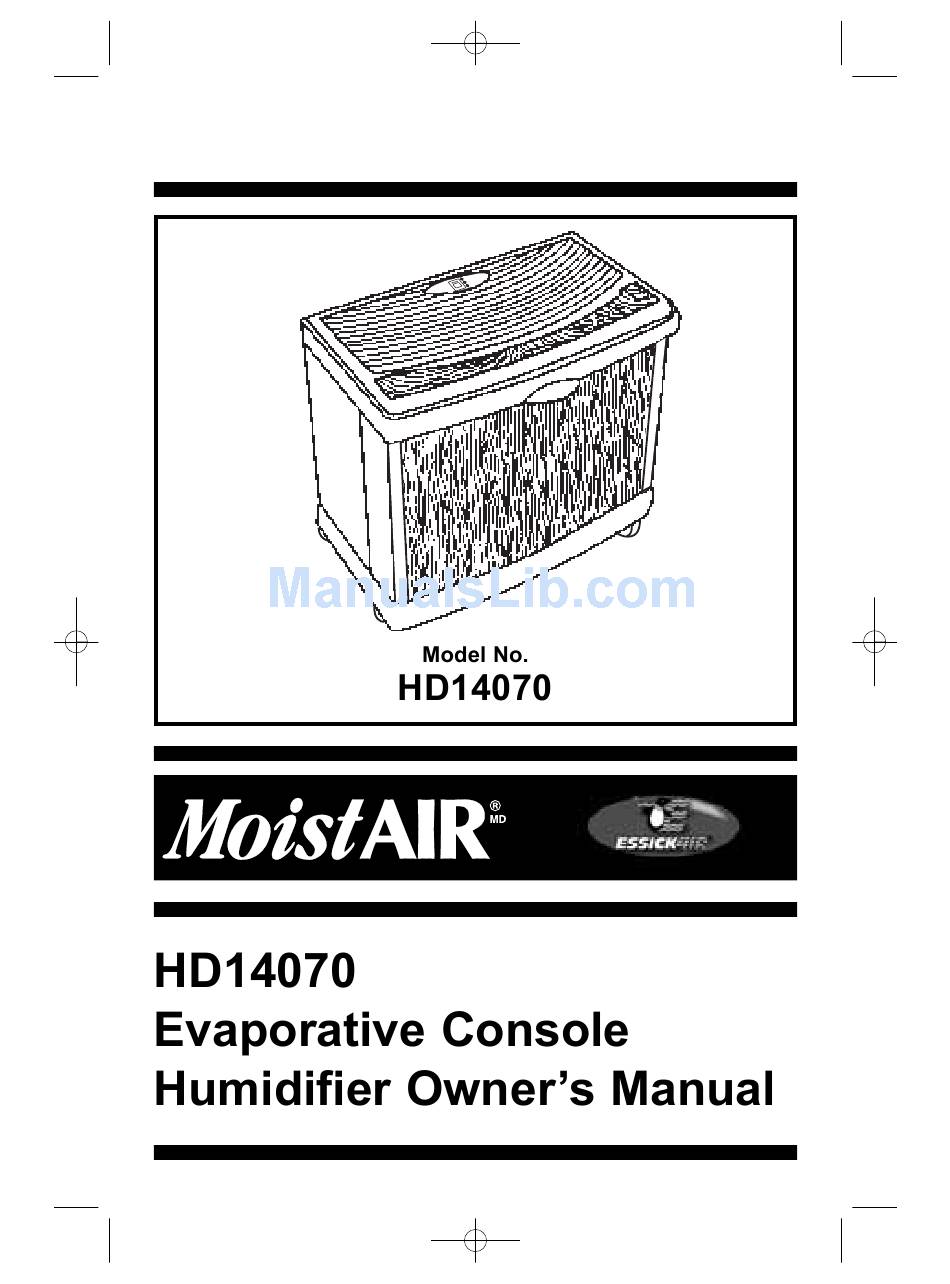

  • Page 1 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 1 CAUTION: READ ALL INSTRUCTIONS CAREFULLY BEFORE INSTALLATION. SAVE THIS OWNER’S MANUAL FOR FUTURE REFERENCE. Part No. SP6647 12/09 Printed in U.S.A.
  • Page 2: General Safety Instructions

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 2 GENERAL SAFETY INSTRUCTIONS Safety Signal Words 4. Keep the humidifier clean. 5. Do not put foreign objects inside the DANGER: means if the safety information is humidifier. not followed someone will be seriously 6.
  • Page 3: Know Your Humidifier

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 3 Know Your Humidifier Description HD14070 Output/24 hrs 14 Gallons/53 Litres Capacity of Bottle 2-3/8 Gallons/9 Litres Sq. Ft. Coverage 2900 Fan Speeds Auto Fan Speed Replacement Filter Set of 4 (HDC12) Refill Indicator...
  • Page 4: How Your Humidifier Works

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 4 How Your Humidifier Works Your new MoistAIR humidifier is designed to satisfy home humidity requirements through the principle of evaporation of water into the air. After water is added to the bottle, the filters begin to soak up the water and become totally saturated in approxi-mately 30 minutes.
  • Page 5: Location Instructions

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 5 Location Instructions Moist air (humidity) produced will disperse into the WARNING: For your own safety, do not use whole house, but area closest to the unit will have humidifier if any parts are damaged or the highest humidity.
  • Page 6: Electrical Hook-Up

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 6 Electrical Hook-Up If the plug does not fit fully in the outlet, reverse Locate nearest 120V A.C. wall socket in the plug. If it still does not fit, contact a qualified location desired, preferably on inside wall. With electrician to install the proper outlet.
  • Page 7 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 7 Water Fill (continued) Each water bottle is designed with a “Side-Fill Cap” that is easily removable. Remove the “Side- Fill Cap” on the side of the water bottle by twisting counterclockwise. Place the opening of the water bottle under a water faucet (the bottle should fit under a four-inch clearance faucet).
  • Page 8: Operating The Controls

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 8 Operating the Controls Where you set your desired humidity levels depends on your personal comfort level, outside temperature and inside temperature. A starting set point of 30% - 40% ROOM humidity is recommended but there may be conditions that require a different setting.
  • Page 9: Using Your Humidifier

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 9 Operating the Controls (continued) The SET readout has a range of 25% to 65% and is adjusted in increments of 5%. Initially depressing the humidity button will display the current humidity setting. Each additional press of the button increases the setting by 5%.
  • Page 10 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 10 Using Your Humidifier (continued) Check Filter Indicator Humidistat The humidistat located on the power cord senses The ability of any humidifier to efficiently supply the percentage of humidity in the air. It causes the...
  • Page 11: Replacement And Care Of Filters

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 11 Replacement and Care of Filters WARNING: To reduce the risk of shock or injury from moving parts, always unplug humidifier before removing or replacing any parts. CAUTION: To help retard bacteria growth and...
  • Page 12: Cleaning And Maintenance

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 12 Replacement and Care of Filters (con’t) e. Replace the filter housing in the cabinet. NOTE: There is a front and back orientation. To position the filter housings correctly: • Be sure that the spring tabs of filter housings are towards front of cabinet.
  • Page 13 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 13 Cleaning and Maintenance (cont’d.) Bi-Weekly Maintenance WARNING: To reduce the risk of shock, always unplug humidifier before cleaning or servicing. If Removing Scale humidifier is not unplugged, fan could start after 1. Fill the reservoir with water and add one 8 housing is removed.
  • Page 14: Troubleshooting

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 14 Troubleshooting Trouble Probable Cause Remedy Digital display not illuminated. • No Power. • Check 120 volt power source. • Power button has not been depressed. • Press power button once to turn on.
  • Page 15: Repair Parts

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 15 Repair Parts ® Parts List for MoistAIR Humidifier Model No. HD14070...
  • Page 16 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 16 Repair Parts ® Parts List for MoistAIR Humidifier Model No. HD14070 Always order by part number - Not by key number Part No. Description 828741-2 Lid, Stationary 828855-2 Lid, Pivoting 831680-1 Control Assembly 824690 “Side-Fill Cap”...
  • Page 17: Warranty

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 17 Warranty SALES RECEIPT REQUIRED AS PROOF OF PURCHASE FOR ALL WARRANTY CLAIMS...
  • Page 18 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 18 FOR TECHNICAL HELP, CALL (800) 547-3888 FROM USA OR (888) 744-4687 FROM CANADA (Please have complete model number) ® Essick Air Products For more information about MoistAIR ® humidifiers, visit our website at www.moistair.com...
  • Page 19 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 19 MISE EN GARDE : LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS AVANT L’INSTALLATION. CONSERVER CE MODE D’EMPLOI POUR FUTURE RÉFÉRENCE. Modèle n° HD14070 N° de pièce : SP6647 Imprimé au U.S.A.
  • Page 20 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 20 CONSIGNES DE SÉCURITÉ GÉNÉRALES Termes relatifs à la sécurité 5. Ne placez pas de corps étrangers à l’intérieur de l’humidificateur. DANGER : si les informations relatives à la 6. Ne laissez pas des enfants se servir de cet sécurité...
  • Page 21 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 21 Familiarisez-vous avec votre humidificateur d’air Ensemble de ventilateur Commandes Bidons Boîtier des filtres Filtres : Couvercle pivotant N° de remplacement HDC12 Humidistat Roulettes (sur le cordon Couvercle pivotant retiré pour plus de clarté...
  • Page 22: Comment Fonctionne Votre Humidificateur D'air

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 22 Comment fonctionne votre humidificateur d’air Votre nouvel humidificateur d’air MoistAIR a été conçu pour L’air humidifié est ensuite libéré depuis répondre aux besoins d’humidité de votre domicile au la partie supérieure dei l’appareil moyen du principe d’évapo ration de l’eau dans l’air.
  • Page 23 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 23 Instructions de positionnement REMARQUE : En raison de la production d’air frais et AVERTISSEMENT : pour votre propre sécu rité, humide par l’humidificateur, il est recommandé d’orienter n’utilisez pas l’humidificateur si certains éléments sont l’air dans le sens opposé...
  • Page 24: Raccordement Électrique

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 24 Raccordement électrique Si la fiche n’entre pas complètement dans la prise, inversez- Localisez la prise murale (120 V, c.a.) la plus proche de la. Si elle ne peut toujours pas être insérée, faites appel à un l’emplacement souhaité, de préférence sur un mur de...
  • Page 25 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 25 Remplissage d’eau (suite) Chaque bidon d’eau est conçu avec un « bouchon à Tournez dans le sens contraire des aiguilles d’une remplissage latéral » facile à retirer. Retirez le « bouchon à...
  • Page 26: Fonctionnement Des Commandes

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 26 Fonctionnement des commandes Vous pouvez régler le niveau d’humidité en fonction de vos Boutons de fonction préférences personnelles, de la température extérieure et de la température intérieure. Il est recommandé de commencer avec un point de réglage de 30 % - 40 % d’humidité...
  • Page 27 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 27 Fonctionnement des commandes (suite) La plage d’humidité programmée (SET) est de 25 % à 65 %, Bouton de réglage de l’humidité et le réglage peut se faire en incréments de 5 %. Initialement, l’humidité...
  • Page 28 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 28 Utilisation de votre humidificateur d’air (suite) Indicateur CHECK FILTER Humidistat (vérifier filtre) L’humidistat situé sur le cordon d’alimentation détecte le La capacité de tout humidificateur à générer de l’humidité de pourcentage d’humidité dans l’air. Il entraîne des cycles de façon efficace dépend dans une large mesure de l’état du filtre.
  • Page 29: Remplacement Et Entretien Des Filtres

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 29 Remplacement et entretien des filtres Couvercle pivotant AVERTISSEMENT : pour réduire le risque de choc électrique ou de blessure causé par des pièces en Ensemble de ventilateur mouvement, débranchez toujours l’humidificateur avant de retirer ou de remplacer des pièces.
  • Page 30: Nettoyage Et Maintenance

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 30 Remplacement et entretien des filtres (suite) e. Remettez le boîtier des filtres à l’intérieur du bâti. Couvercle du REMARQUE : Il y a une orientation vers l’avant et une haut orientation vers l’arrière. Pour placer le boîtier des filtres dans la position correcte : •...
  • Page 31 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 31 Nettoyage et maintenance (suite) l’appareil dans une prise de courant de 120 V c.a. et réglez les commandes en suivant les instructions de la section « AVERTISSEMENT : Pour réduire le risque de choc Fonctionnement des commandes »...
  • Page 32: Dépannage

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 32 Dépannage Anomalie Cause probable Solution Écran d’affichage numérique • Pas de tension. • Inspectez la source d’alimentation 120 V. non allumé • Vous n’avez pas appuyé sur le bouton de • Appuyez une fois sur le bouton mise en marche.
  • Page 33: Pièces De Rechange

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 33 Pièces de rechange ® Liste des pièces de rechange pour l’humidificateur d’air MoistAIR Modèle N° HD14070...
  • Page 34 12/10/2009 3:39 PM Page 34 Pièces de rechange ® Liste des pièces de rechange pour l’humidificateur d’air MoistAIR Modèle N° HD14070 Commandez toujours par numéro de pièce et non pas par numéro de légende N° légende N° pièce Désignation 828741-2...
  • Page 35: Garantie

    QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 35 Garantie...
  • Page 36 QUARKSP6647 HD14070:SP6647 .qxd 12/10/2009 3:39 PM Page 36 POUR OBTENIR DE L’AIDE TECHNIQUE, TÉLÉPHONEZ AU (800) 547-3888 DEPUIS LES ÉTATS-UNIS OU (888) 744-4687 DEPUIS LE Canada (Veuillez avoir le numéro de modèle à portée de la main.) ® Pour plus d’informations sur les humidificateurs MoistAIR ®...
