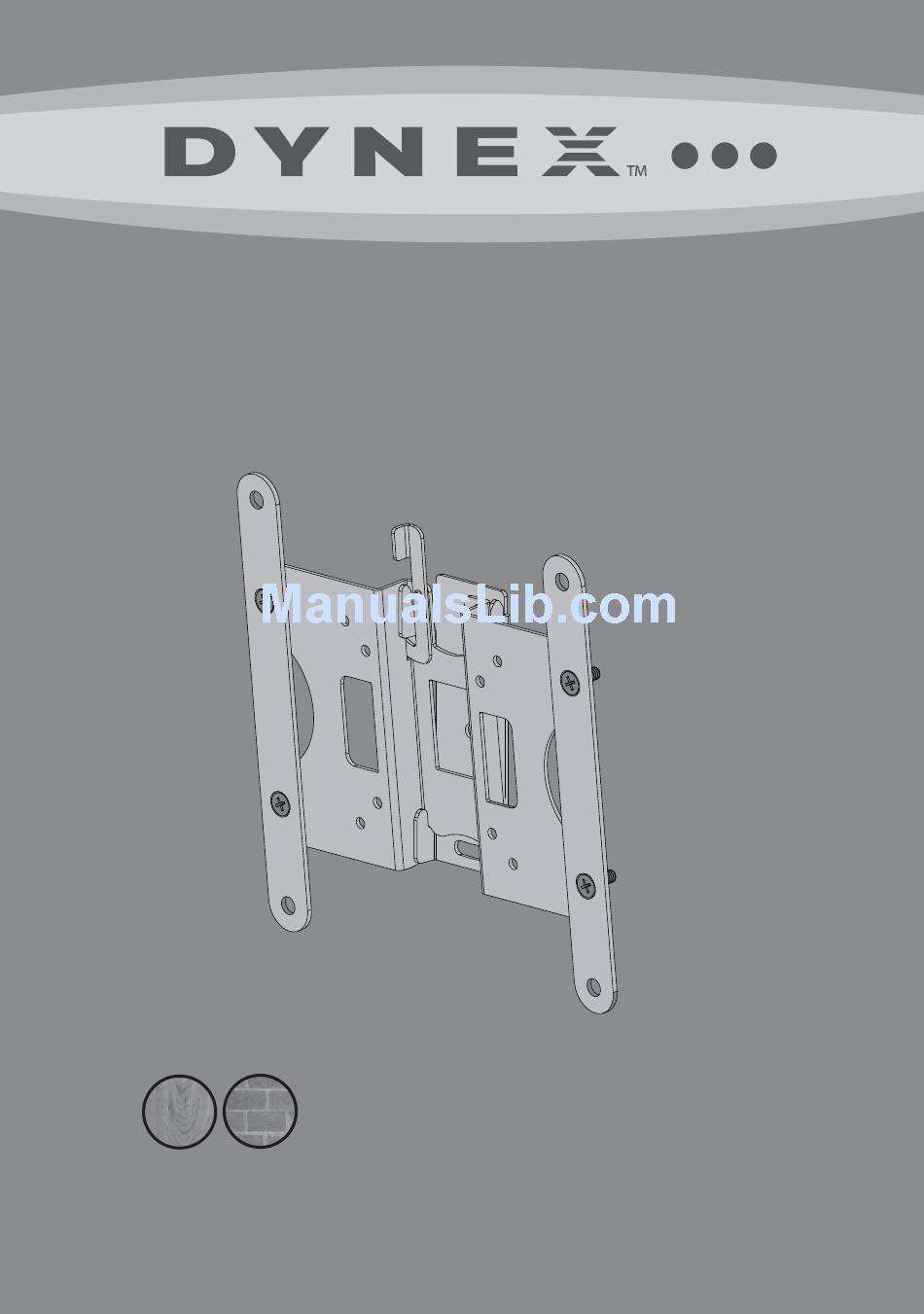

Support mural discret pour
téléviseurs
DX-DRTVM112
Pour les installations sur montant
en bois ou mur en béton
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
G U I D E D E M O N TAG E
Informations sur la sécurité et
spécifications . . . . . . . . . . . . . . . . . . . . . . . . .2
Outils nécessaires . . . . . . . . . . . . . . . . . . . . .3
Contenu de l'emballage . . . . . . . . . . . . . . .4
Instructions d'installation . . . . . . . . . . . . . .5
Advertisement
Related Manuals for Dynex DX-DRTVM112
Summary of Contents for Dynex DX-DRTVM112
- Page 1 G U I D E D E M O N TAG E Support mural discret pour téléviseurs DX-DRTVM112 Informations sur la sécurité et spécifications ......2 Outils nécessaires .
-
Page 2: Spécifications
: Ne pas utiliser ce produit pour un usage qui Dimensions hors-tout (H × L × P) : ne soit explicitement spécifié par Dynex. 9,5 x 2,5 x 9,25 po Une installation inappropriée peut être (24,1 × 6,35 × 23,5 cm) source de dégâts matériels ou de... -
Page 3: Outils Nécessaires
Support mural discret pour téléviseurs Outils nécessaires Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour téléviseur : fixations Niveau Crayon Perceuse Mèche à bois pour perceuse de 1/8 po (3 mm) pour mur à montants en bois Détecteur de Clé... -
Page 4: Contenu De L'emballage
Contenu de l'emballage Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont fournies : A Support pour téléviseur (1) B Plaque murale (1) C Extensions de supports (2) D Gabarit de montage mural (1) DX-TVM111 Template •... -
Page 5: Instructions D'installation
Support mural discret pour téléviseurs Instructions d’installation Étape 1 : Repérer le modèle d'orifices sur le téléviseur Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures et des dégâts matériels. Si le téléviseur est sur un socle de table, retirer celui-ci. Pour plus d’informations, se reporter à la documentation livrée avec le téléviseur. - Page 6 ÉTAPE 2 : Déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué Reposer temporairement le support de montage pour téléviseur (A) et les adaptateurs (C), sur le dos du téléviseur, si besoin est. Aligner les trous de vis du support pour téléviseur avec les orifices des vis de montage du téléviseur. Déterminer le type de dos qu’a le téléviseur : •...
- Page 7 Support mural discret pour téléviseurs ÉTAPE 3 : Sélectionner les vis et les entretoises Sélectionner la visserie nécessaire pour le téléviseur (vis et entretoises). Un nombre limité de téléviseurs sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les trous au dos du téléviseur).
- Page 8 Étape 4 - Option 1 : fixation du matériel de montage pour les téléviseurs à dos plat Aligner le support du téléviseur (A) avec les trous de vis au dos du téléviseur. Placer les rondelles (G) et les vis (E) dans les trous au dos du téléviseur. Serrer les vis jusqu’à...
- Page 9 Support mural discret pour téléviseurs Étape 4 - Option 2 : fixation du matériel de montage pour les téléviseurs à dos de forme irrégulière ou obstrué Aligner le support du téléviseur (A) avec les trous de vis au dos du téléviseur. Placer les entretoises (H) à...
- Page 10 ÉTAPE 5 : déterminer l’emplacement du montage mural Remarques : • Pour de plus amples informations sur comment déterminer où percer les trous, consulter notre height-finder (Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/ index.php/heightfinder • Le téléviseur doit être suffisamment haut afin que les yeux soient de niveau avec le centre de l'écran. Normalement, le centre du téléviseur doit être de 40 to 60 po (100 à...
- Page 11 Support mural discret pour téléviseurs ÉTAPE 6 - Option 1 : Installation sur un mur à montants* en bois Remarque : L’ é paisseur de la cloison sèche recouvrant le mur ne doit pas dépasser 5/8 po (16 mm). Repérer le montant. Localiser la partie centrale du montant avec un détecteur de montants bord à bord. Aligner le gabarit de la plaque murale (D) à...
- Page 12 ÉTAPE 6 - Option 2 : Montage sur un mur en béton* ou en blocs de béton ATTENTION : Pour éviter des dégâts matériels ou des blessures, ne jamais forer dans le mortier entre les blocs. Fixer la plaque murale directement sur la surface en béton. Aligner le gabarit de la plaque murale (D) à...
- Page 13 Support mural discret pour téléviseurs ÉTAPE 7 - Montage du téléviseur sur la plaque murale Placer le support du téléviseur (A) dans les encoches de la plaque murale (B). Le téléviseur peut être monté soit (1) verticalement ou (2) avec une inclinaison de 6°. Verrouiller le téléviseur et le support sur la plaque mural en faisant pivoter le dispositif de verrouillage dans l'encoche.
- Page 14 ÉTAPE 8 - Démontage du téléviseur de la plaque murale et démontage du support de montage mural Déverrouiller le téléviseur et le support de la plaque mural en faisant pivoter le dispositif de verrouillage hors de l'encoche. Relever le support du téléviseur (A) des encoches de la plaque murale (B) et placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de protéger l’...
- Page 15 © 2013 BBY Solutions, Inc. Tous droits réservés. DYNEX est une marque de commerce de BBY Solutions, Inc. Déposée dans certains pays. Tous les autres produits et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
