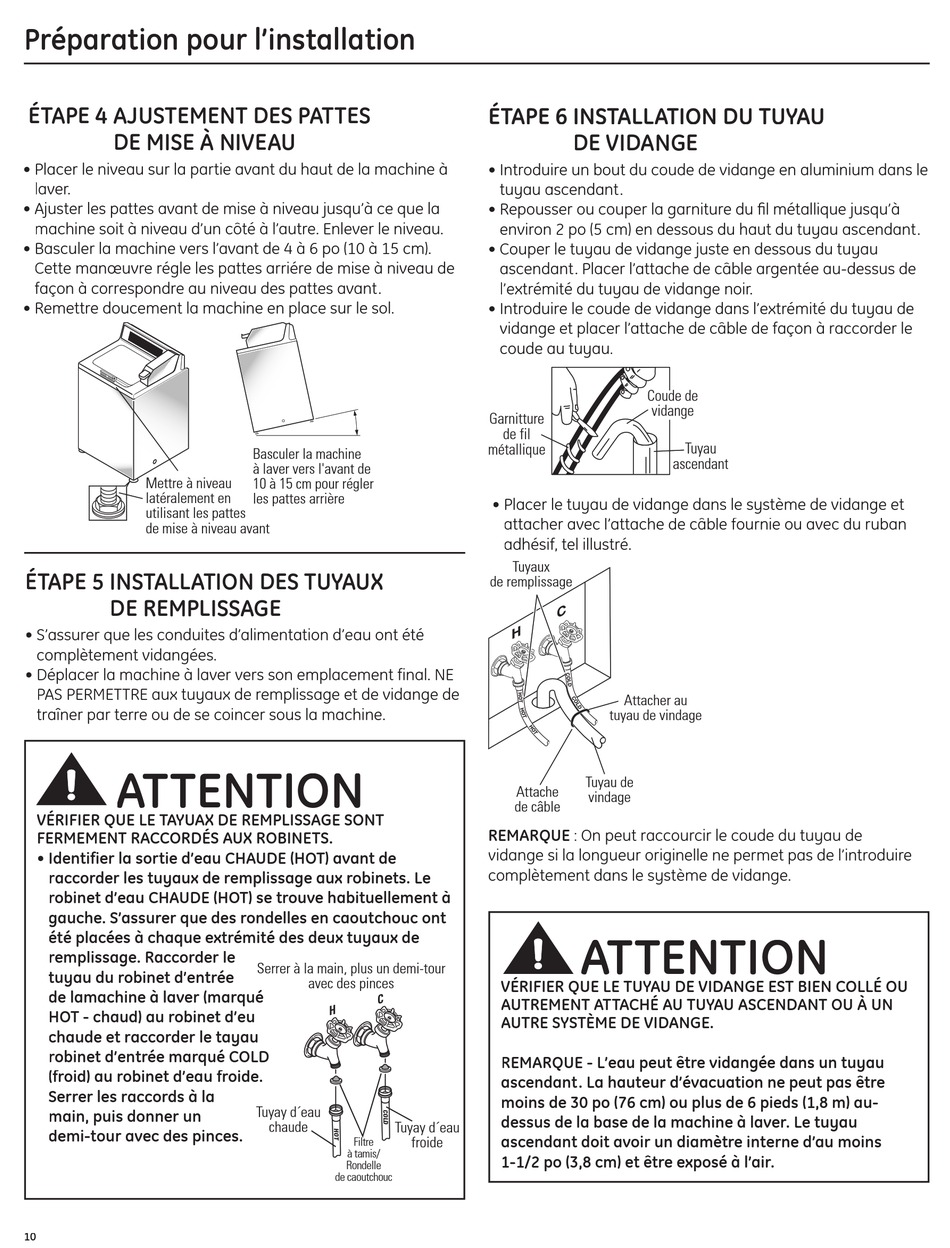

Préparation pour l'installation
ÉTAPE 4 AJUSTEMENT DES PATTES
DE MISE À NIVEAU
• Placer le niveau sur la partie avant du haut de la machine à
laver.
• Ajuster les pattes avant de mise à niveau jusqu'à ce que la
machine soit à niveau d'un côté à l'autre. Enlever le niveau.
• Basculer la machine vers l'avant de 4 à 6 po (10 à 15 cm).
Cette manoeuvre régle les pattes arriére de mise à niveau de
façon à correspondre au niveau des pattes avant.
• Remettre doucement la machine en place sur le sol.
Mettre à niveau
latéralement en
utilisant les pattes
de mise à niveau avant
ÉTAPE 5 INSTALLATION DES TUYAUX
658-04KF
DE REMPLISSAGE
• S'assurer que les conduites d'alimentation d'eau ont été
complètement vidangées.
• Déplacer la machine à laver vers son emplacement final. NE
PAS PERMETTRE aux tuyaux de remplissage et de vidange de
traîner par terre ou de se coincer sous la machine.
ATTENTION
VÉRIFIER QUE LE TAYUAX DE REMPLISSAGE SONT
FERMEMENT RACCORDÉS AUX ROBINETS.
• Identifier la sortie d'eau CHAUDE (HOT) avant de
raccorder les tuyaux de remplissage aux robinets. Le
robinet d'eau CHAUDE (HOT) se trouve habituellement à
gauche. S'assurer que des rondelles en caoutchouc ont
été placées à chaque extrémité des deux tuyaux de
remplissage. Raccorder le
tuyau du robinet d'entrée
de lamachine à laver (marqué
HOT - chaud) au robinet d'eu
chaude et raccorder le tayau
robinet d'entrée marqué COLD
(froid) au robinet d'eau froide.
Serrer les raccords à la
main, puis donner un
demi-tour avec des pinces.
10
Basculer la machine
à laver vers l'avant de
10 à 15 cm pour régler
les pattes arrière
Serrer à la main, plus un demi-tour
avec des pinces
C
H
Tuyay d´eau
chaude Tuyay d´eau
froide
Filtre
à tamis/
Rondelle
de caoutchouc
658-04HF
ÉTAPE 6 INSTALLATION DU TUYAU
DE VIDANGE
• Introduire un bout du coude de vidange en aluminium dans le
tuyau ascendant.
• Repousser ou couper la garniture du fi l métallique jusqu'à
environ 2 po (5 cm) en dessous du haut du tuyau ascendant.
• Couper le tuyau de vidange juste en dessous du tuyau
ascendant. Placer l'attache de câble argentée au-dessus de
l'extrémité du tuyau de vidange noir.
• Introduire le coude de vidange dans l'extrémité du tuyau de
vidange et placer l'attache de câble de façon à raccorder le
coude au tuyau.
Coude de
vidange
Garnitture
de fil
métallique
• Placer le tuyau de vidange dans le système de vidange et
attacher avec l'attache de câble fournie ou avec du ruban
658-04TF
adhésif, tel illustré.
Tuyaux
de remplissage
Attacher au
tuyau de vindage
Tuyau de
Attache
vindage
de câble
REMARQUE : On peut raccourcir le coude du tuyau de
vidange si la longueur originelle ne permet pas de l'introduire
complètement dans le système de vidange.
658-04LF
ATTENTION
VÉRIFIER QUE LE TUYAU DE VIDANGE EST BIEN COLLÉ OU
AUTREMENT ATTACHÉ AU TUYAU ASCENDANT OU À UN
AUTRE SYSTÈME DE VIDANGE.
REMARQUE - L'eau peut être vidangée dans un tuyau
ascendant. La hauteur d'évacuation ne peut pas être
moins de 30 po (76 cm) ou plus de 6 pieds (1,8 m) au-
dessus de la base de la machine à laver. Le tuyau
ascendant doit avoir un diamètre interne d'au moins
1-1/2 po (3,8 cm) et être exposé à l'air.
Tuyau
ascendant
