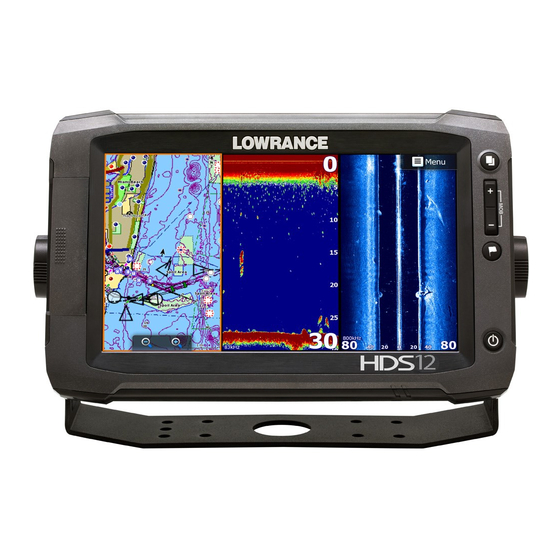

Lowrance HDS-12 Gen2 Touch Manual

166.4 mm (6.55")
164.0 mm (6.45")
155.8 mm (6.13")
151.6 mm (5.97")
L C
MOUNTING SCREW SIZE IS #6 TAPPING SCREW
REMOVE SHADED AREA
303.2 mm (11.94")
311.6 mm (12.27")
327.9 mm (12.91")
332.7 mm (13.10")
Check dimensions before cutting
12"
300 mm
166.4 mm (6.55")
164.0 mm (6.45")
155.8 mm (6.13")
151.6 mm (5.97")
65 mm (2.56")
30.2 mm (1.19")
SUN COVER
PRODUCT OUTLINE
9.5 mm (3/8")
100 mm (3.94")
HDS-12 GEN2 TOUCH
*988-10324-001*
IMPORTANT. Do not use this template if it has been rescaled by copying or
printing. If this is not the original, or is a print from a file, please check the
dimension lines below are to scale before use.
IMPORTANT. Ne pas utiliser ce gabarit s'il a été photocopié ou imprimé en
format réduit ou agrandi. Si ce gabarit n'est ni un original ni une version impri-
mée d'un fi chier PDF, veuillez vérifi er qu'il est à l'échelle avant de l'utiliser.
IMPORTANTE. no usar la plantilla si hay peligro que la escala original exacta se
ha alterado por copias o procesos de impresión imprecisos. Si esto no es el
original, o un PDF, verifi car que las líneas abajo están a la escala antes de usar.
WICHTIG. Diesen Vordruck nicht verwenden, wenn er durch Kopieren oder
Drucken im Maßstab verändert wurde. Sollte es nicht das Original oder ein
PDF-Ausdruck sein, müssen untenstehende Zeilen vor erwendung an den
richtigen Maßstab angepasst werden.
BELANGRIJK. Gebruik deze mal niet indien de schaal is veranderd doordat het
is gecopieerd of gedrukt. Indien deze mal niet het origineel of een print van
PDF is, controleer dan of de onderstaande lijnen de juiste schaal zijn voordat u
ze gebruikt.
IMPORTANTE. Não utilize este gabarito se a escala do mesmo tiver sido
alterada por cópia ou impressão. Se não for o original ou uma cópia impressa
de um arquivo PDF, verifi que as linhas abaixo, para acertar a escala antes da
utilização.
VIKTIGT. Använd inte denna mall om den skalats om genom utskrift eller
kopiering. Om detta inte är originalet eller en utskrift från en PDF, kontrollera
att linjerna nedan stämmer med skalan innan det används.
IMPORTANTE. Non utilizzare questo modello se è stato ridimensionato copi-
andolo o stampandolo. Se questo non è l'originale o la stampa di un fi le PDF,
verifi care se le linee che seguono devono essere dimensionate prima di essere
utilizzate.
TÄRKEÄÄ. Älä käytä tätä kaaviota, jos sen mittakaava on muuttunut kopio-
idessa tai tulostaessa. Jos tämä ei ole alkuperäinen tai PDF tuloste tarkista rajat
mittakaavasta alla ennen käyttöä.
注意：请尽量不要使用本安装挖孔尺寸模版图的复印件。如果使用复印件
，则在使用之前请确认其比例一定要与原件大小必须一致。
중요: 복사나 출력으로 크기가 조정 된 경우 이 템플릿을 사용하지
마십시오. 원본이 아니거나 인쇄물이면, 사용하기 전 아래 치수선의
눈금을 확인 해 주십시오.
注：このテンプレ トは印刷やコピ によって縮尺が わっていること
がありますので使用しないで下さい。テンプレ トがオリジナルのもの
でない場合には、下の寸法線を使って縮尺を確認してください。
ВНИМАНИЕ: Не используйте эту инструкцию, если она была
изменена в размерах при копировании или распечатке. Если
вы используете не оригинал, а распечатку из файла, убедите
сь в соответствии размеров линейки в нижней части инстру
кции с действительными размерами.
NOTE:
DO NOT SCALE
PRINT 1:1
@02 2012-07-17
