Released on 4-13-00.
Rev. A: 5-10-00 - Changed warranty and customer service #.
Rev. B: 6-27-00 - Correct customer service #.
Rev. C: 8-9-00- Add FCC Safety Information.
Rev. D : 2-14-01 – Add VOX sensitivity settings.
Rev. E : 5-7-01 – Add VOX headset purchased separately.

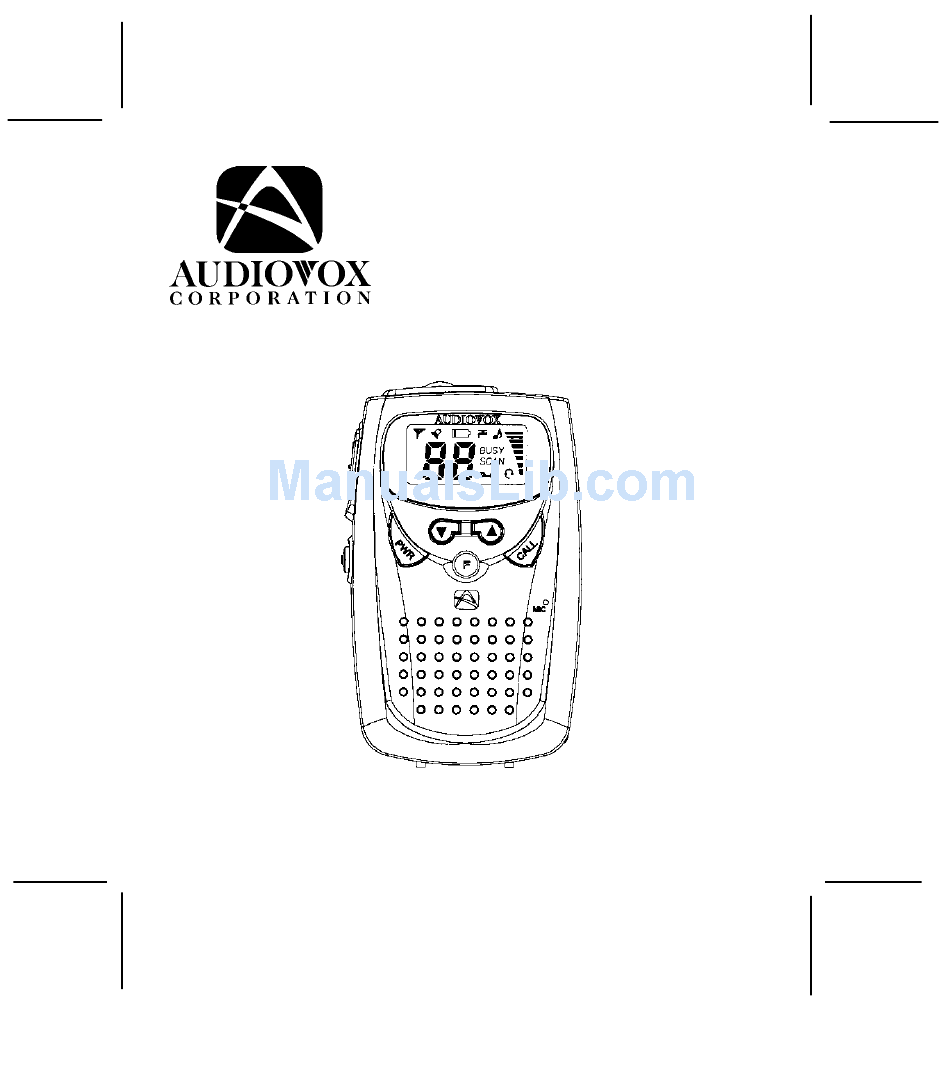

Owner's Manual
Manuel d'utilisation
Model FR-530
Two Way Family Radio
Modèle FR-530
Walkie-talkie
Customer Service/Service à la clientèle
1-800-290-6650
128-5774E
1 of 32
Advertisement
Table of Contents
Related Manuals for Audiovox FR530 - Ultra Compact 14 Channel LCD Radios
Summary of Contents for Audiovox FR530 - Ultra Compact 14 Channel LCD Radios
- Page 1 Owner’s Manual Manuel d'utilisation Model FR-530 Two Way Family Radio Modèle FR-530 Walkie-talkie Customer Service/Service à la clientèle 1-800-290-6650 128-5774E Released on 4-13-00. 1 of 32 Rev. A: 5-10-00 - Changed warranty and customer service #. Rev. B: 6-27-00 - Correct customer service #. Rev.
- Page 2 CONGRATULATIONS ON YOUR SELECTION OF THE FR-530 (FAMILY RADIO) It is one of the most sophisticated and reliable two way family radios available. BEFORE OPERATING YOUR FR-530 (FAMILY RADIO) READ THIS MANUAL CAREFULLY 128-5774E 2 of 32...
- Page 3 FEATURES Your FR-530 Family Radio is a portable, easy to use, two-way radio that you can carry almost anywhere. It is skillfully constructed to give you reliable communications for many different applications. The FR-530 is ideal for use around the house, in your boat, on hunting and camping trips, on the ski slopes or at the mall.
-
Page 4: Fcc Warning
If you wear the handset on your body while using the headset accessory, use only the Audiovox supplied belt clip for this product and ensure that the antenna is at least 1 inch (2.5 centimeters) from your body when transmitting. -
Page 5: Function And Location Of The Controls
FUNCTION AND LOCATION OF THE CONTROLS 128-5774E 5 of 32... - Page 6 13. Antenna: Rotate clockwise for transceiver use, counterclockwise to store. 14. Microphone / Charger Jack: For use with an external microphone button and optional battery charger. 15. Speaker Jack: For use with an Audiovox approved headset accessory only. 128-5774E 6 of 32...
-
Page 7: Lcd Display And Operation
LCD DISPLAY AND OPERATION The FR-530 is equipped with an LCD display to indicate its settings and functions. When the radio is on, pressing any button will illuminate the display for 5 seconds. Transmission Indicator Call Button Indicator Low Battery Alert Battery Saver Mode Indicator Beep tone Indicator FRS Channel Indicator (1–14). -
Page 8: Battery Installation
CAUTION: Incorrect battery installation can damage the unit. The microphone / charger jack is intended for use with Audiovox approved charging accessories only. Refer to the documentation included with the battery charger. Never attempt to charge alkaline batteries with the optional battery charger. - Page 9 USING YOUR FR-530 Turning the Transceiver On and Off Pressing the power button (1) for 2 seconds will activate the unit. The speaker will sound a beep tone to confirm the transceiver’s activation. In addition, the transceiver will perform a 1-second power-on self-test, whereby the LCD display will show all functional items, including a test of the 2-digit channel display ( ).
- Page 10 If pressed for more than 2 seconds, you can continuously monitor channel activity. Press again, momentarily, and monitoring is disabled. FUNCTIONS Function Select Button (12) Pressing this button will allow selection of frequency channels as well as selection of the various unit functions. Each press permits selection of the desired channel (1–14), beep tone, scan, VOX and Dual Watch mode.
- Page 11 Channel Scanning Press function button three times until the SCAN icon flashes. Press the Up or Down button to enable the Scan function (the icon will appear steadily on the display). While in Scan mode, the unit will pause on any active channel for 5 seconds, and then proceed to the next higher channel.
- Page 12 monitor for activity. Press the function button to enter your selection. The channel display will now flash showing your current channel and alternate channel selection. To disable Dual Watch mode, press the function button to enter Dual Watch mode, and using buttons, select “0”...
- Page 13 To Transmit 1. Set the desired primary channel. 2. Press and hold the PTT (Push-to-Talk) button while speaking slowly and clearly in a normal voice, approximately 2 to 3 inches from the microphone. 3. The transmit indicator will illuminate while transmitting. 4.
- Page 14 WARNING n Remove the batteries from the transceiver if it is not expected to be used for long periods. This will eliminate the possibility of battery acid leaking from the batteries and corroding the transceiver. n Avoid exposing the unit to water or extremes of temperature. n Do not use this device in or near a mining facility, which uses remotely triggered explosives or in areas labeled “Blasting Area”.
-
Page 15: Specifications
SPECIFICATIONS* Channels: Output Power: 500 mW ERP Battery Life Alkaline: 30 - 35 Hours Power Source: 4.5V DC These specifications are subject to change without notice. They represent typical values, individual units may vary. Channel Frequencies: Channel Channel 462.5625 467.5625 462.5875 467.5875 462.6125... -
Page 16: 90-Day Limited Warranty
No person or representative is authorized to assume for the Company any liability other than expressed herein in connection with the sale of this product. AUDIOVOX CORPORATION, 150 MARCUS BLVD., HAUPPAUGE, NEW YORK 11788 1-800-290-6650 128-5329 © 2000 Audiovox Corporation, 150 Marcus Blvd., Hauppauge, NY 11788 128-5774E 128-5774E 16 of 32... - Page 17 FÉLICITATIONS POUR AVOIR CHOISI LE FR-530 (WALKIE-TALKIE) Il s'agit de l'un des walkies-talkies les plus perfectionnés et les plus fiables existant sur le marché. AVANT D'UTILISER VOTRE FR-530 (WALKIE-TALKIE) LISEZ ATTENTIVEMENT CE MANUEL 128-5774E 17 of 32...
-
Page 18: Caractéristiques
CARACTÉRISTIQUES Votre walkie-talkie FR-530 est une radio bidirectionnelle portative d'utilisation simple que vous pouvez emmener pratiquement partout. Sa conception ingénieuse assure la fiabilité de vos communica- tions dans des situations très variées. Le FR-530 est idéal à la maison, lorsque vous partez à la chasse, faire du camping ou du bateau, sur les pistes de ski ou au centre commercial. -
Page 19: Avertissement De La Fcc
étant dirigée vers le haut et vers l'extérieur. Si vous portez le combiné sur vous lorsque vous utilisez le casque d'écoute mains libres, employez uniquement la pince de ceinture fournie par Audiovox avec l'appareil et assurez-vous que l'antenne trouve à... - Page 20 FONCTION ET EMPLACEMENT DES COMMANDES -20- 128-5774E 20 of 32...
- Page 21 14. Prise micro/chargeur : Permet de brancher un micro/poussoir d'émission extérieur ainsi qu'un chargeur de batteries en option. 15. Prise haut-parleur : Permet de brancher un casque d'écoute mains libres. Utiliser uniquement un casque agréé par Audiovox. -21- 128-5774E 21 of 32...
- Page 22 AFFICHEUR À CRISTAUX LIQUIDES ET FONCTIONNEMENT DE L'AFFICHEUR Le FR-530 est doté d'un afficheur à cristaux liquides permettant de visualiser les réglages et les fonctions de l'appareil. Lorsque la radio est allumée, presser une touche quelconque éclaire l'afficheur pendant 5 secondes. Indicateur d'émission Indicateur de la touche d'appel Alerte de batteries faibles...
-
Page 23: Mise En Place Des Piles
Une mauvaise installation des piles est susceptible d'endommager l'appareil. La prise micro/chargeur est destinée au branchement d'accessoires de charge agréés par Audiovox uniquement. Se reporter à la documentation du chargeur de batteries. Ne jamais tenter de recharger des piles alcalines au moyen du chargeur de batteries en option. - Page 24 UTILISATION DE VOTRE FR-530 Allumer et éteindre l'émetteur-récepteur Une pression de 2 secondes sur la touche de marche-arrêt (1) met l'appareil sous tension. Le haut-parleur émet une tonalité d'avertissement pour confirmer que l'appareil est sous tension. L'émetteur-récepteur effectue par ailleurs un autotest de mise sous tension, par lequel l'afficheur à...
- Page 25 FONCTIONS Sélecteur de fonctions (12) Une pression sur cette touche vous permet de sélectionner les canaux de fréquence ainsi que les diverses fonctions de l'appareil. Chaque pression vous permet de sélectionner le canal voulu (1-14), la tonalité d'avertissement, le balayage, les modes Fonctionnement commandé par la voix (VOX) et Double écoute.
- Page 26 Balayage des canaux Pressez la touche de fonction trois fois jusqu'à ce que l'icône de balayage clignote. Pressez la touche vers le haut ou vers le bas pour activer la fonction Balayage (l'icône cesse de clignoter sur l'afficheur). En mode Balayage, l'appareil s'arrête sur un canal actif pendant 5 secondes avant de passer au canal portant le numéro supérieur suivant.
- Page 27 de fonction pour entrer votre sélection. L'affichage du canal se met à clignoter et affiche le canal utilisé ainsi que l'autre canal choisi. Pour désactiver le mode Double écoute, pressez la touche de fonction pour entrer le mode Double écoute et choisissez « 0 » comme nouveau numéro de canal au moyen des touches .
- Page 28 Pour émettre 1. Effectuez le réglage du canal souhaité. 2. Pressez la touche PTT (poussoir d'émission) en parlant lentement et clairement d'une voix normale, à une distance d'environ 5 à 7, 5 cm (2 à 3 pouces) du micro. 3. L'indicateur d'émission s'allume durant l'émission. 4.
- Page 29 AVERTISSEMENT n Retirer les piles de l'émetteur-récepteur lorsque celui-ci ne doit pas être utilisé pendant une période prolongée. On évitera ainsi les fuites d'électrolyte pouvant provoquer la corrosion de l'émetteur-récepteur. n Éviter d'exposer l'appareil à l'eau ou à des températures extrêmes. n Ne pas utiliser cet appareil dans ou à...
-
Page 30: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES* Canaux : Puissance de sortie : 500 mW ERP Durée de vie des piles alcalines : 30-35 heures Alimentation : 4,5 V c.c. Ces caractéristiques techniques sont susceptibles d'être modifiées sans préavis. Elles représentent les valeurs types, les valeurs de chaque appareil pourront varier. Fréquences des canaux : Canal Canal... -
Page 31: Garantie Limitée De 90 Jours
GARANTIE LIMITÉE DE 90 JOURS Applicable aux walkies-talkies Audiovox. AUDIOVOX CORPORATION (ci-après, « la Société ») garantit au premier acheteur au détail de cet appareil, que si, dans des conditions normales d'utilisation, il est démontré que cet appareil, ou une quelconque de ses pièces, présente un ou des défauts de matériaux ou de fabrication dans un délai de 90 jours à... - Page 32 © 2000 Audiovox Corporation, 150 Marcus Blvd., Hauppauge, NY 11788 128-5774E 128-5774E 32 of 32...
