Pannello Frontale - Bose Panaray System Digital Controller II Operating Manual

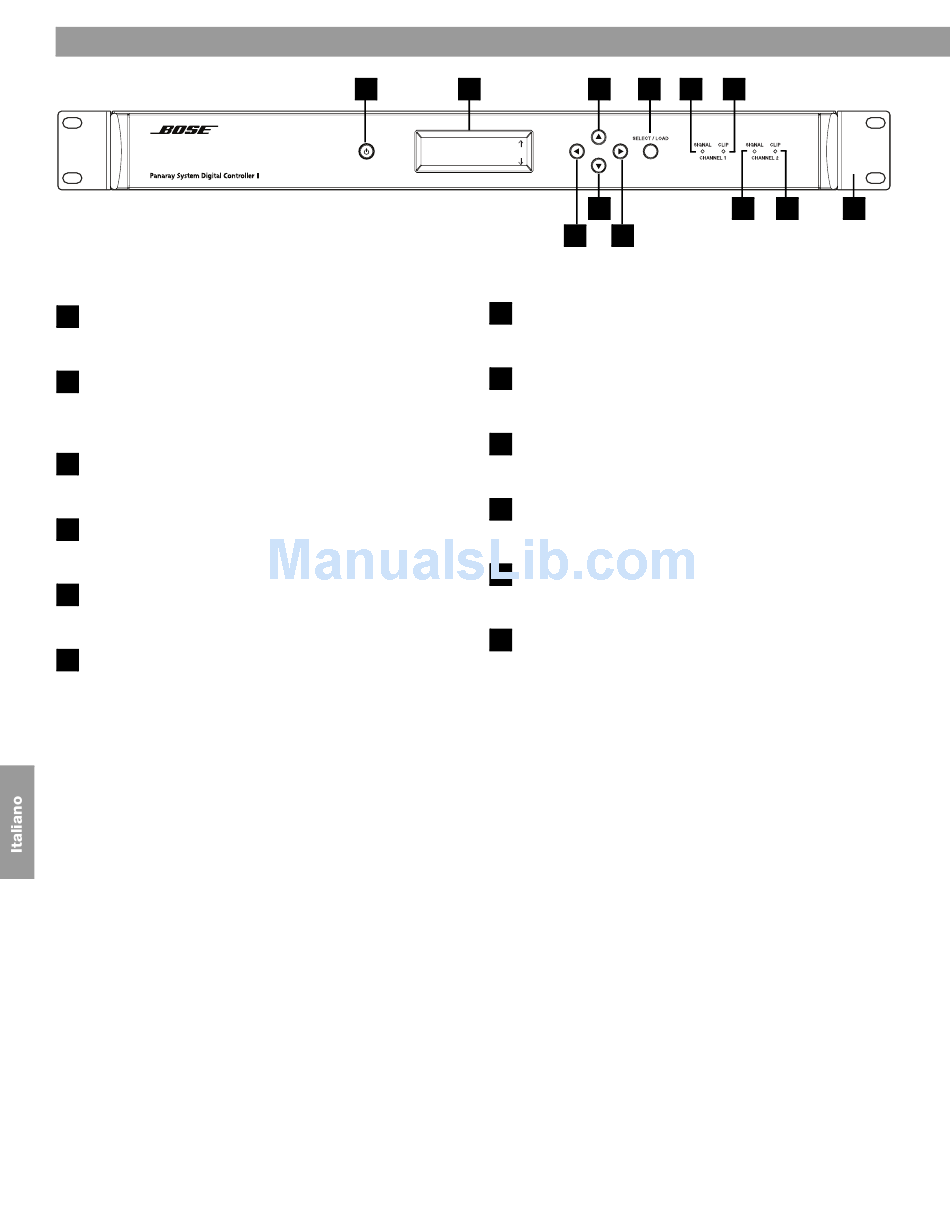

Pannello frontale

1
Pulsante STANDBY:
Attiva/disattiva
2
Display:
Il display LCD 2x16 mostra i nomi dei preset e i valori dei
parametri
3
Freccia in su:
Consente di far scorrere verso l'alto l'interfaccia utente.
4
Freccia in giù:
Consente di far scorrere verso l'alto l'interfaccia utente.
5
Freccia sinistra:
Consente di far scorrere verso l'alto l'interfaccia utente.
6
Freccia destra:
Consente di far scorrere verso l'alto l'interfaccia utente.
4
1 2
Stereo
802III
7
Select/Load:
Carica i preset e seleziona la modalità Utility
8
Channel 1 Signal LED:
Si accende in verde per indicare il livello di ingresso
9
Channel 1 Clip LED:
Si accende in rosso per indicare il clipping di ingresso
10
Channel 2 Signal LED:
Si accende in verde per indicare il livello di ingresso
11
Channel 2 Clip LED:
Si accende in rosso per indicare il clipping di ingresso
12
Staffe rack rimovibili
3 7 8 9
4 10
5 6
11 12
