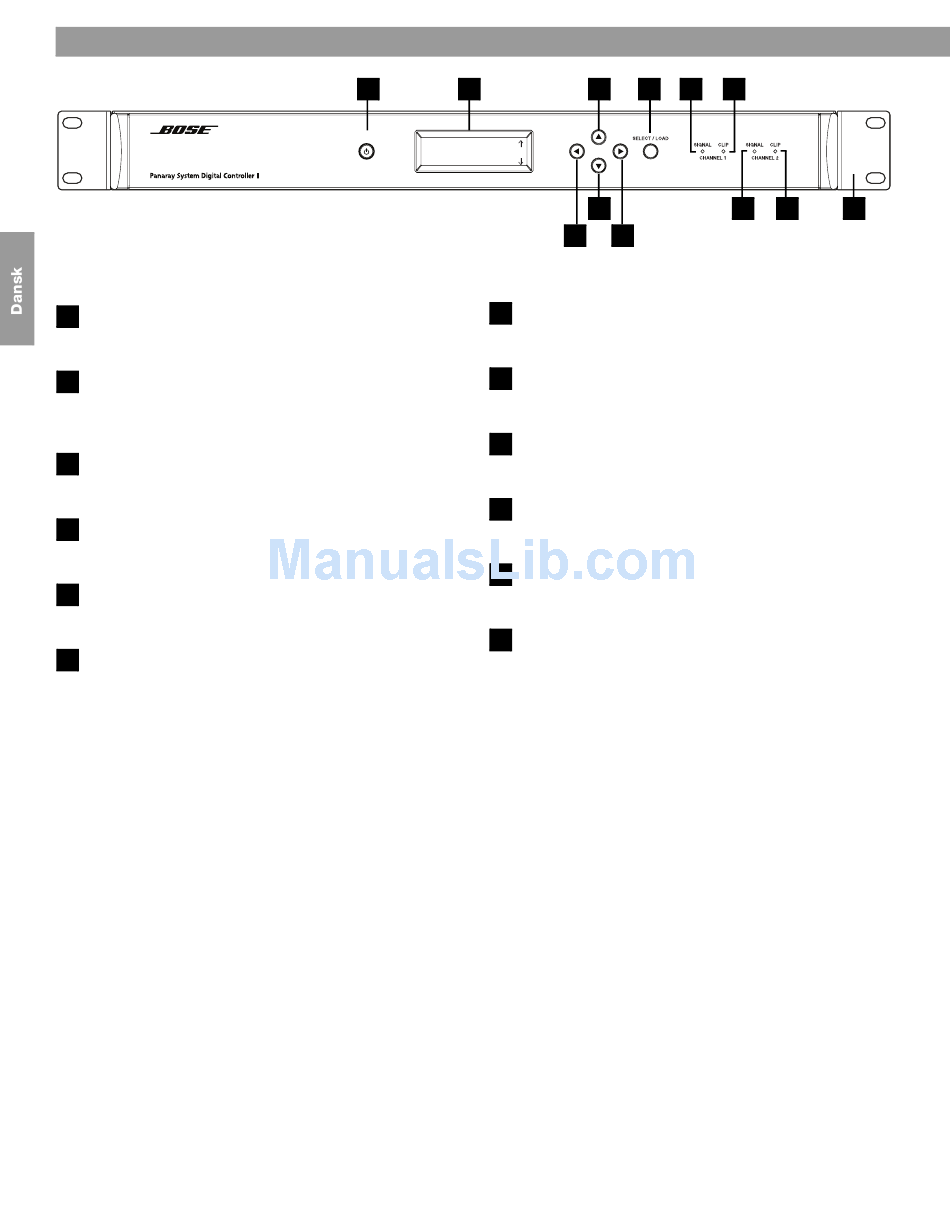

Frontpanel
1
Standby-knap:
Tænd/sluk
2
Display:
De 2 x 16 LCD-display viser forindstillede navne, parame-
ternavne og værdier.
3
Pil op-knap:
Tryk for at navigere gennem brugergrænsefladen.
4
Pil ned-knap:
Tryk for at navigere gennem brugergrænsefladen.
5 Pil venstre:
Tryk for at navigere gennem brugergrænsefladen.
Pil højre:
6
Tryk for at navigere gennem brugergrænsefladen.
4
1 2
Stereo
802III
7
Select/Load:
Indlæser forvalg og vælger utility-modus
8
Channel 1 Signal LED:
Lyser grønt for at vise indgangsnivea
9
Channel 1 Clip LED:
Lyser rødt for at vise indgangsforvrængning
10
Channel 2 Signal LED:
Lyser grønt for at vise indgangsniveau
11
Channel 2 Clip LED:
Lyser rødt for at vise indgangsforvrængning
Aftagelige rack-beslag
12
3 7 8 9
4 10
5 6
11 12
