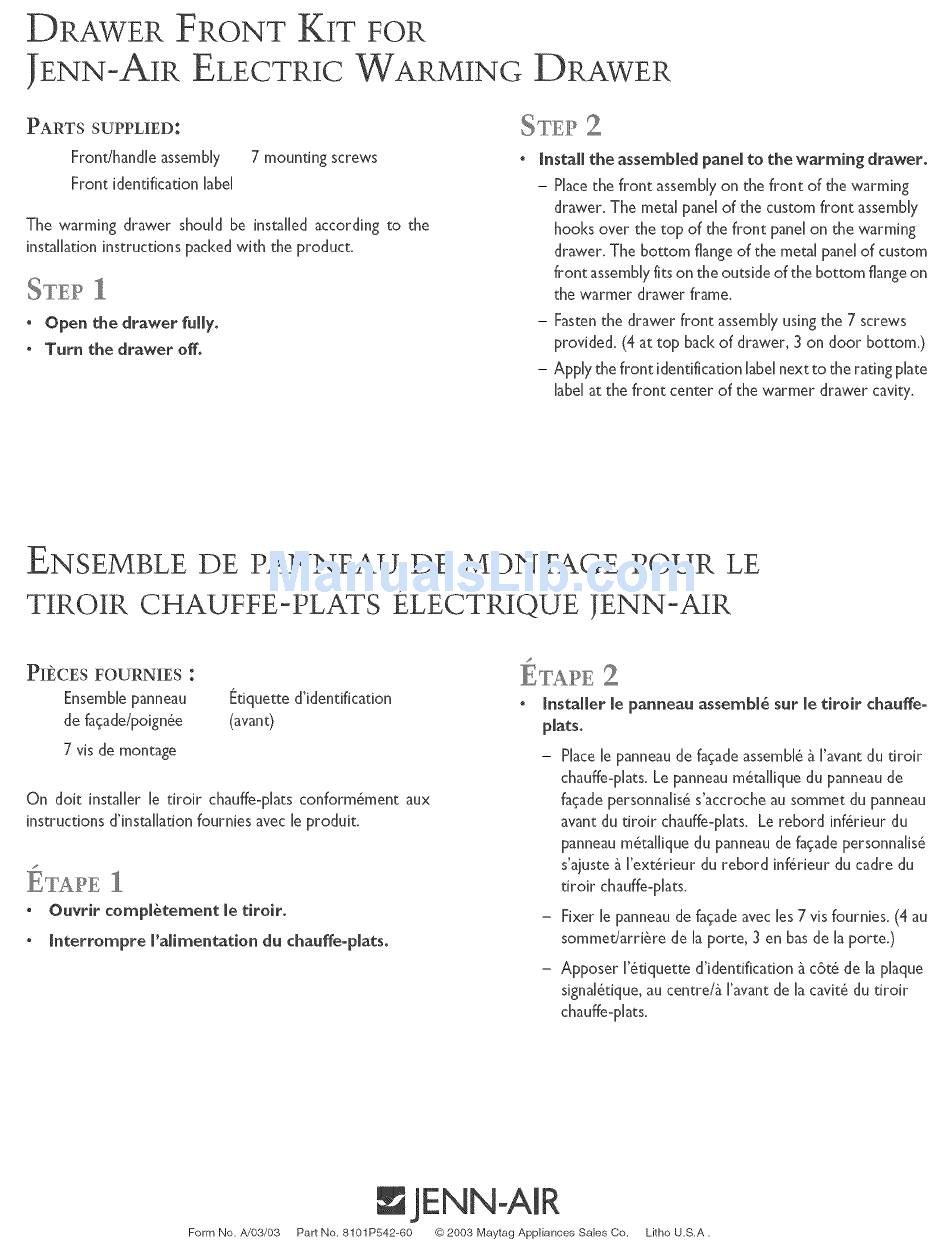

DRAWER FRONT
KIT
FOR
JENN-AIR ELECTRIC WARMING DRAWER
PARTS SUPPLIED:
Front/handle assemHy 7 mounting screws
Front identification [abe[
The warming drawer should be installed according to the
installation instructions packed with the product.
StEp 1
° Open the drawer fury°
• Turn the drawer offo
S'rEp 2
Install the assembled pane[ to the warming drawer.
- Place the front assembly on the front of the warming
drawer. The metal pane[ of the custom front assembly
hooks over the top of the front pane[ on the warming
drawer. The bottom flange of the metal pane[ of custom
front assembly fits on the outside of the bottom flange on
the warmer drawer frame.
- Fastenthe drawer front assembly using the 7 screws
provided. (4 at top back of drawer, 3 on door bottom.)
- Apply the front identification [abe[ next to the rating plate
[abe[ at the front center of the warmer drawer cavity.
ENSEMBLE DE PANNEAU DE MONTAGE POUR LE
TIROIR CHAUFFE-PLATS t_LECTRIQUE JENN-AIR
PIIECES FOURNIES ."
Ensemble panneau
de fagade/poignge
7 vis de montage
avant)
On doit installer [e tiroir chauffe-p[ats conform_ment aux
instructions d'installation fournies avec le produit.
E'rAPE 1
• Ouwir compl_tement le tiroiro
• [nterrompre i'alimentation du chauffe-piats°
E'rAPE 2
•
Installer [e panneau assemb[4
sur [e tiroir
chauffe-
plats°
- Place le panneau de fagade assemHg g I'avant du tiroir
chauffe-phts, ke panneau m_tallique du panneau de
fagade personnalisg s'accroche au sommet du panneau
avant du tiroir chauffe-phts, ke rebord inferieur du
panneau m_tallique du panneau de fagade personnalis_
s'ajuste g I'exterieur du rebord inferieur du cadre du
tiroir chauffe-phts.
- Fixer le panneau de fagade avec les 7 vis fournies. (4 au
sommedarrigre de la porte, 3 en has de la porte.)
- Apposer I'gtiquette d'identification g c6te de la plaque
signal_tique, au centre/g I'avant de la cavitg du tiroir
JENNoAIR
Form No. gJ03/03 Part No, 8101 P542-60 @)2003 Maytag Appliances Sales Co. Litho U.S,A,
