Installation and Assembly:

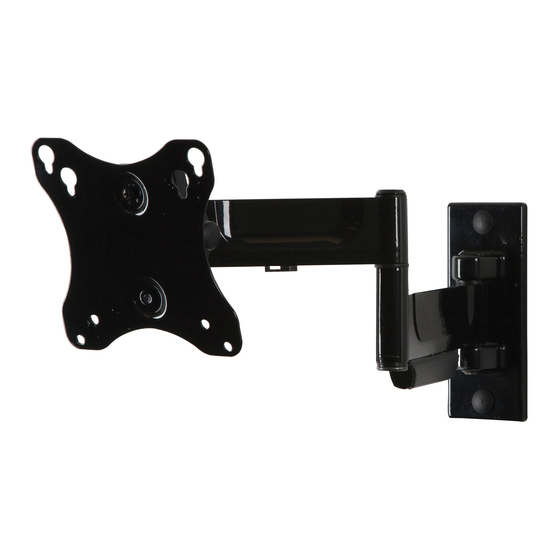

Paramount™ Articulating Wall Arm for 10" - 22" (25 - 56 cm)
LCD screens with VESA 75 or 100 mounting patterns
Model: PA730, PA730-S
U L
C
US
©
Max UL Load Capacity: 25 lb (11.34 kg)
3215 W. North Ave. • Melrose Park, IL • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
ISSUED: 06-18-07 SHEET #: 095-9269-5 06-05-09
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PEERLESS PARAMOUNT PA730, PARAMOUNT PA730-S
Summary of Contents for PEERLESS PARAMOUNT PA730, PARAMOUNT PA730-S
- Page 1 Installation and Assembly: Paramount™ Articulating Wall Arm for 10" - 22" (25 - 56 cm) LCD screens with VESA 75 or 100 mounting patterns Model: PA730, PA730-S © Max UL Load Capacity: 25 lb (11.34 kg) 3215 W. North Ave. • Melrose Park, IL • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com ISSUED: 06-18-07 SHEET #: 095-9269-5 06-05-09...
-
Page 2: Table Of Contents
Notes: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor. -
Page 3: Parts List
Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List PA730 PA730-S Description Qty. Part # Part # AA wall arm assembly 095-P1628 095-4268 A M4 x 12 mm phillips screw 504-9013 504-2014 B M4 x 20 mm phillips screw... -
Page 4: Installation To Solid Concrete And Cinder Block
Installation to Solid Concrete and Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 5: Attaching Front Plate To Screen Using Vesa 75 Or 100 Mm Mounting Patterns
Attaching Front Plate to Screen Using VESA 75 or 100 mm Mounting Patterns WARNING • If screws don’t get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. Insert two M4 x 12 mm screws (A) into top two holes of *For screens with screen, leaving approximately .25"... -
Page 6: Cord Management
(I). Do not turn more than half a turn. 6 of 20 ISSUED: 06-18-07 SHEET #: 095-9269-5 06-05-09 © 2009, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. - Page 7 Instalación y ensamblaje: Paramount ™ brazo articulado pared de 10" - 22" (25 - 56 cm) con pantalla LCD de montaje VESA 75 o 100 patrón. Modelo: PA730, PA730-S © Máxima UL capacidad 25lb (11.3kg) 3215 W. North Ave. • Melrose Park, IL • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com PUBLICADO: 06-18-07 HOJA #: 095-9269-5 06-05-09...
- Page 8 Español NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está...
-
Page 9: Lista De Piezas
Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Las piezas pueden verse un poco distintas a la ilustración. Lista de piezas PA730 PA730-S Cant. N. de pieza Descripción N.° de pieza AA armazón del brazo de pared 095-P1628 095-4268 A tornillos phillips M4 x 12 mm... -
Page 10: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
Español Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" (35 mm) de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1"... -
Page 11: Fijación De La Placa De Montaje A Pantallas Con Configuraciones De Montaje Vesa 75 Ó 100
Español Fijación de la placa de montaje a pantallas con configuraciones de montaje ® VESA 75 ó 100 ADVERTENCIA • Si los tornillos no pueden atornillarse tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la escuadra todavía no está... -
Page 12: Manejo De Cables
No lo gire más de media vuelta. 12 de 20 PUBLICADO: 06-18-07 HOJA #: 095-9269-5 06-05-09 © 2009, Peerless Industries, Inc. Todos los derechos reservados. Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños. Peerless Industries, Inc. - Page 13 Installation et assemblage: Support mural articulé Paramount™ pour écrans ACL de 10 - 22 po (25 - 56 cm) compatibles à la norme de montage VESA 75 ou 100 Modèle: PA730, PA730-S © Capacité de charge UL maximale 25lb (11.3kg) 3215 W.
- Page 14 Français REMARQUE: lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
-
Page 15: Liste Des Pièzas
Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Les pièces peuvent différer légèrement de l’illustration. Liste des pièces PA730 PA730-S Description Qté Pièce no° Pièce no° AA bras de montage mural 095-P1628 095-4268 A vis Phillips M4 x 12 mm 504-9013 504-2014 B vis Phillips M4 x 20 mm... -
Page 16: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer
Français Installation sur du béton plein ou un bloc de béton de mâchefer AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... -
Page 17: Fixation De La Plaque De Montage À Un Écran Compatible À La Norme De Montage Vesa 75 Ou 100
Français Fixation de la plaque de montage à un écran compatible à la norme de montage VESA 75 ou 100 AVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à... -
Page 18: Organisation Des Câbles
18 sur 20 PUBLIÉ LE: 06-18-07 FEUILLE n : 095-9269-5 06-05-09 © 2009, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Peerless Industries, Inc. - Page 19 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. establishes a warranty period of five years for products manufactured or supplied by Peerless. This period commences from the date of sale of the product to the original consumer, but will in no case last for more than six years after the date of the product’s manufacture. During the warranty period such products will be free from defects in material and workmanship, provided they are installed and used in compliance with the instructions established by Peerless Industries, Inc.
- Page 20 GARANTIE DE CINQ ANS Peerless Industries, Inc., offre une garantie de cinq ans sur les produits fabriqués ou fournis par ses soins. Cette période commence à la date de vente du produit au client d’origine, mais ne peut en aucun cas dépasser de plus de six ans la date de fabrication. Pendant la période de garantie, les produits couverts seront exempts de tout défaut matériel et de main d’œuvre, dès lors qu’ils sont installés et utilisés dans le respect des instructions de Peerless Industries, Inc.
