PEERLESS Paramount PA730 Installation And Assembly Manual

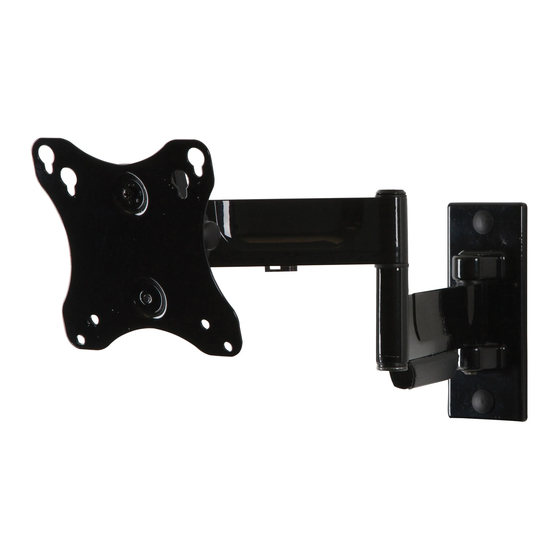

Articulating wall arm for 10" - 26" (25 - 66 cm) lcd screens with vesa 75/100/200 x 100 mounting patterns
Hide thumbs Also See for Paramount PA730:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

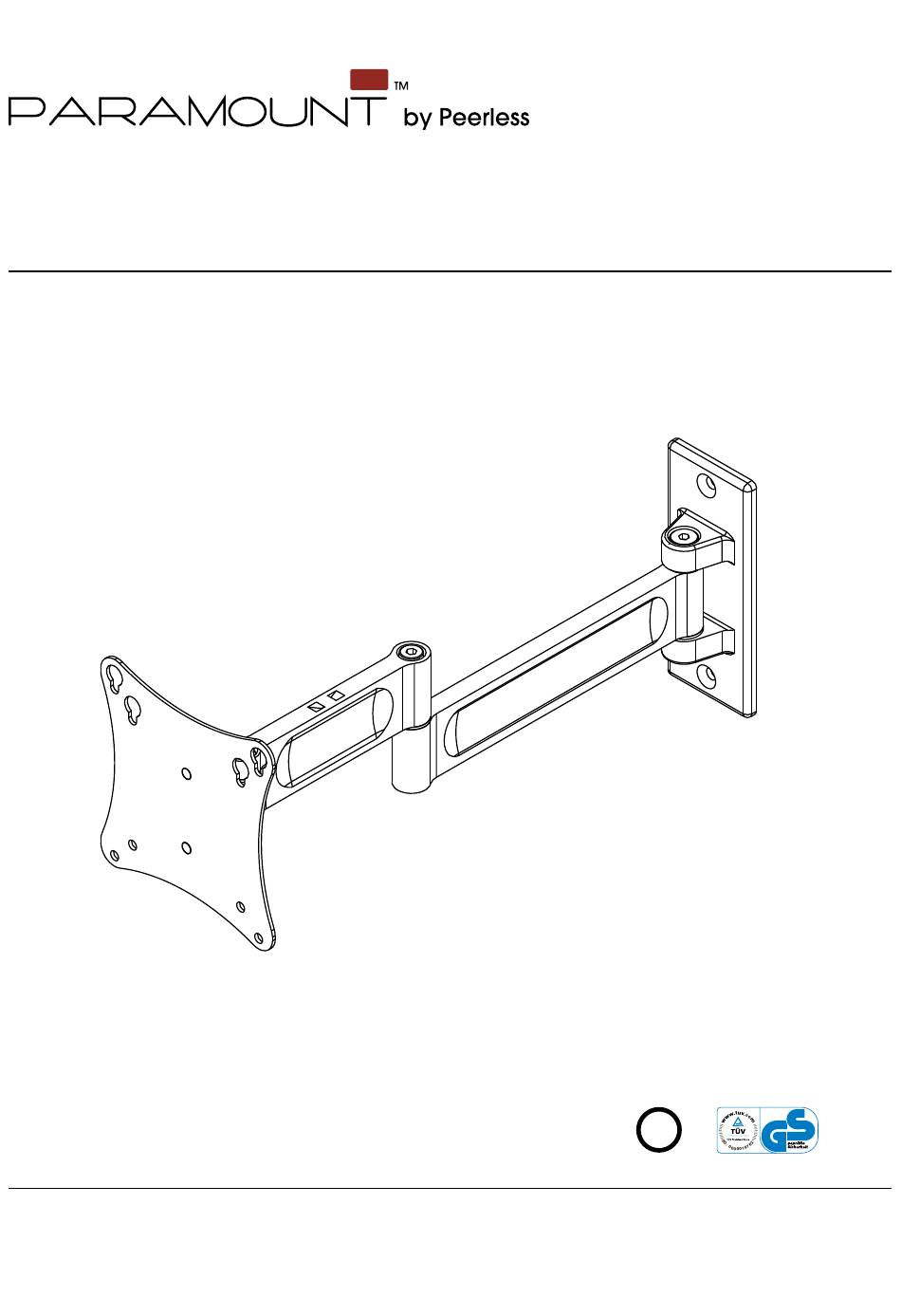

Installation and Assembly:
Paramount™ Articulating Wall Arm for 10" - 26" (25 - 66 cm)
LCD screens with VESA 75/100/200 x 100 mounting patterns
Models: PA730, PWV150/BK
U L
C
US
©
Max Load Capacity: 25 lb (11.34 kg)
ISSUED: 02-05-09 SHEET #: 202-9342-1

Advertisement

loading

Related Manuals for PEERLESS Paramount PA730

Summary of Contents for PEERLESS Paramount PA730

  • Page 1 Installation and Assembly: Paramount™ Articulating Wall Arm for 10" - 26" (25 - 66 cm) LCD screens with VESA 75/100/200 x 100 mounting patterns Models: PA730, PWV150/BK © Max Load Capacity: 25 lb (11.34 kg) ISSUED: 02-05-09 SHEET #: 202-9342-1...
  • Page 2 Notes: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
  • Page 3 Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List PA730 PWV150/BK Description Qty. Part # Part # AA wall arm assembly 095-0479-GB 095-0479-GB A M4 x 12 mm phillips screw 504-9013 504-9013 B M4 x 20 mm phillips screw...
  • Page 4 Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
  • Page 5 WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
  • Page 6 Attaching Front Plate to Scree Using VESA 75 or 100 mm Mounting Patterns WARNING • If screws don’t get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. Insert two M4 x 12 mm screws (A) into top two holes of *For screens with screen, leaving approximately 1/4"...
  • Page 7 Attaching Front Plate to Screen Using VESA 200 x 100 mm Mounting Pattern WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. Attach adapter plates (J) to tilt plate of arm Insert two M4 x 12 mm screws (A) into top two holes assembly (AA) using four M5 x 6 mm screws (K)
  • Page 8 8 of 16 ISSUED: 02-05-09 SHEET #: 202-9342-1 © 2009, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc.
  • Page 9 Anbringung und Zusammenbau: Paramount™-Wandhalterung mit Gelenkarm für LCD-Bild- schirme von 10 und 26 Zoll (25 - 66 cm) für Montagemuster VESA 75/100 Modelle: PA730, PWV150/BK © Maximale Tragfähigkeit: 25 lb (11.34 kg) AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9342-1...
  • Page 10 HINWEIS: Lesen Sie bitte das gesamte Anleitungsblatt durch, bevor Sie mit Anbringung und Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
  • Page 11 Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste PA730 PWV150/BK Beschreibung Anz. Teilenr. Teilenr. AA Wandarmeinheit 095-0479-GB 095-0479-GB A M4 x 12 mm Kreuzschlitzschraube 504-9013 504-9013 B M4 x 20 mm Kreuzschlitzschraube 504-9020 504-9020 C retaining spacer...
  • Page 12 Anbringung an Wänden mit einer Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
  • Page 13 ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.
  • Page 14 Unter Verwendung der Montagemuster VESA 75 und 100 mm ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen. Bringen Sie die zwei M4 x 12 mm Schrauben (A) so in den beiden oberen Löchern des Bildschirms an, dass noch ca.
  • Page 15 Unter Verwendung der Montagemuster VESA 200 x 100 mm ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen. Bringen Sie die Adapterplatten (J) mit den M5 x 6 mm Bringen Sie die zwei M4 x 12 mm Schrauben (A) so in den beiden Schrauben (K) und vier Unterlegscheiben Nr.
  • Page 16 HINWEIS: Drehen Sie die Schraube um nicht mehr als eine halbe Umdrehung. 16 von 16 AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9342-1 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave.
