Craftsman 139.53959SRT Owner's Manual
  1. Manuals
  2. Brands
  3. Craftsman Manuals
  4. Garage Door Opener
  5. 139.53959SRT
  6. Owner's manual
Craftsman 139.53959SRT Owner's Manual

Craftsman 139.53959SRT Owner's Manual

1/2 hp
Hide thumbs Also See for 139.53959SRT:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

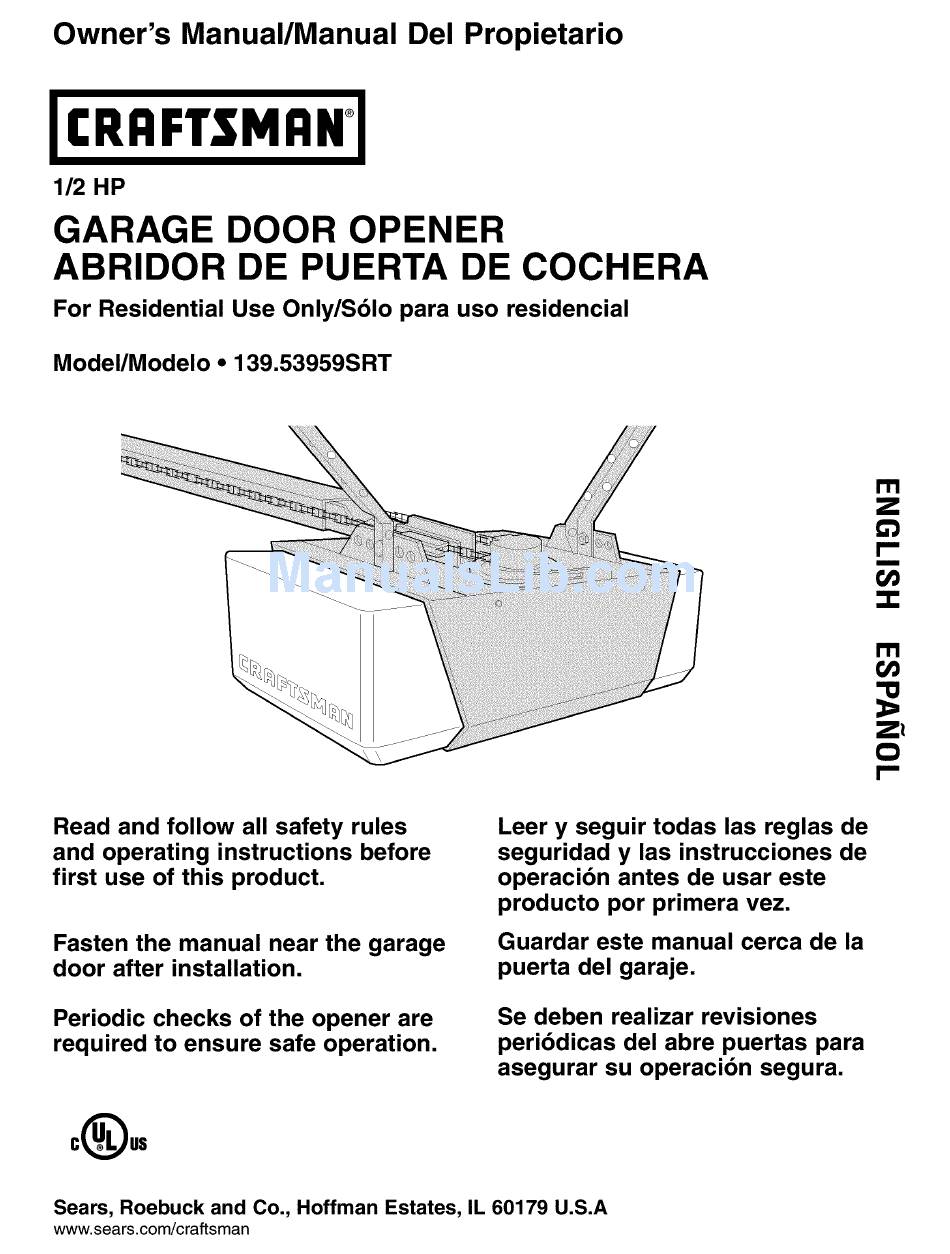

Owner's Manual/Manual Del Propietario
CRI:IFTSHI:IN °
1/2 HP
GARAGE DOOR OPENER
ABRIDOR
DE PUERTA DE COCHERA
For Residential
Use Only/Sblo
para uso residencial
Model/Modelo
° 139.53959SRT
I'll
Z
G3
m
"0
Z_
¢3
Read and follow all safety rules
and operating
instructions
before
first use of this product.
Fasten the manual near the garage
door after installation.
Periodic checks of the opener are
required to ensure safe operation.
Leer y seguir todas las reglas de
seguridad
y las instrucciones
de
operacibn
antes de usar este
producto
por primera vez.
Guardar este manual cerca de la
puerta del garaje.
Se deben realizar revisiones
peribdicas
del abre puertas para
asegurar
su operaclon
segura.
Sears, Roebuck
and Co., Hoffman
Estates,
IL 60179 U.S.A
www.sears.com/craftsman

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 139.53959SRT and is the answer not in the manual?

Questions and answers

Related Manuals for Craftsman 139.53959SRT

Summary of Contents for Craftsman 139.53959SRT

  • Page 1 Se deben realizar revisiones Periodic checks of the opener are peribdicas del abre puertas para required to ensure safe operation. asegurar su operaclon segura. Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A www.sears.com/craftsman...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Introduction Adjustment 28.30 Safety symbol and signal word review ......2 Adjust the travel limits ..........Preparing your garage door ........Adjust the force ............Tools needed ............... Test the safety reversal system ......... 30 Planning ..............Test the safety reversing sensor ........

  • Page 3: Preparing Your Garage Door

    Preparing your garage door Before you begin: To prevent possible SERIOUSINJURYOR DEATH: • Disable locks. • ALWAYScall a trained door systems technician if • Remove any ropes connected to garage door. garage door binds, sticks, or is out of balance. An unbalancedgarage door may not reverse when •...

  • Page 4: Planning

    Planning Do you have an access door in addition to the garage door? If not, Model 53702 Emergency Key Identify the type and height of your garage door. Release is required. See Accessories page. Survey your garage area to see if any of the Look at the garage door where it meets the floor.

  • Page 5: Planning

    Planning (continued) ONE-PIECE DOOR INSTALLATIONS Without a properly working safety reversal system, persons (particularly small children) could be • Generally, a one-piece door does not require SERIOUSLYINJUREDor KILLED by a closing garage reinforcement If your door is lightweight, refer to door.

  • Page 6: Carton Inventory

    Carton Inventory foam. Hardware for assembly and installation is Your garage door opener is packaged in two cartons which contains the motor unit and the parts illustrated shown on the next page. Save the carton and below. Note that accessories will depend on the packing material until installation and adjustment is model purchased.

  • Page 7: Hardware Inventory

    Hardware Inventory Separate all hardware and group as shown below for the assembly and installation procedures. ASSEMB_ HARDWARE Lock Nut Lock Washer Chain Spreader 1/4"-20 (2) 3/8" (1) 3/8" (1) Bolt 1/4"-20 x 1-3/4" (2) [© Master Link (2) Idler Bolt (1) Trolley Threaded Shaft (1) INSTALLATION HARDWARE...
  • Page 8 ASSEMBLY STEP Assemble the Rail & Install the Trolley To avoid installation difficulties, do not run the garage door opener until instructed to do so. The front rail has a cut out 'Window" at the door end 3. Place the motor unit on packing material to protect (see illustration).
  • Page 9 ASSEMBLY STEP Fasten Rail to the Motor Unit To avoid serious damageto garage door opener, use only those screws mounted in the top of the opener. • Insert a 1/4"-20xl-3/4 bolt into the cover protection bolt hole on the back end of the rail as shown. Tighten securely with a 1/4"-20 lock nut.
  • Page 10 ASSEMBLY STEP Install Chain/Cable To avoid possible serious injury to fingers from moving and Attach Sprocket Cover garage door opener: • ALWAYSkeep hand clear of sprocket while operating 1. Pull the cable around the idler pulley and toward opener. the trolley. •...

  • Page 11: Assembly

    ASSEMBLY STEP Tighten Chain Figure 1 • Spin the inner nut and lock washer down the Outer Lock Trolley Washer Shaft threaded shaft, away from the trolley. • To tighten the chain, turn outer nut in the direction shown (Figure 1). •...
  • Page 12 INSTALLATION STEP Determine Header Bracket Finished Vertical Ceiling Centerline Location Structural Supports To prevent possible SERIOUSINJURYor DEATH: • Header bracket MUST be RIGIDLYfastened to structural support on header wall or ceiling, otherwise garage door might not reverse when required. DO NOT install header bracket over drywall.

  • Page 13: Installation

    ONE-PIECE DOOR WITHOUT TRACK Unfinished 1. Close the door and mark the inside vertical Ceiling centerline of your garage door. Extend the line onto the header wall above door, as shown. Header Wall If headroom clearance is minimal, you can install Vertical Centerline the header bracket on the ceiling.

  • Page 14: Install The Header Bracket

    INSTALLATION STEP Install Header Bracket Wall Mount You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the instructions which will work best for your particular requirements. Do not install the header bracket over drywall.

  • Page 15: Attach The Rail To The Header Bracket

    Rail to the Header Bracket NOTE: (Optional) With an existing Craftsman installation, you may re-use the old header bracket with the two plastic spacers included in the hardware bag. Place the spacers inside the bracket on each side of the rail, as illustrated.

  • Page 16: Position The Opener

    INSTALLATION STEP Position Opener To prevent damageto garage door, rest garage door opener rail on 2x4 placed on top section of door. Follow instructions which apply to your door type as illustrated. SECTIONAL DOOR OR ONE-PIECE DOOR WITH TRACK A 2x4 laid flat is convenient for setting an ideal door- to-rail distance.

  • Page 17: Hang The Opener

    INSTALLATION STEP Hang Opener To avoid possible SERIOUSINJURYfrom a falling garage door opener,fasten it SECURELY to structural Two representative installations are shown. Yours supports of the garage. Concrete anchors MUST be used may be different. Hanging brackets should be angled if installing any brackets into masonry.

  • Page 18: Install The Door Control

    INSTALLATION STEP Install Door Control To prevent possible SERIOUSINJURYor DEATHfrom Locate door control within sight of door, at a minimum electrocution: height of 5 feet where small children cannot reach, • Be sure power is not connected BEFORE installing door away from moving parts of door and door hardware.

  • Page 19: Install The Lights And Lens

    INSTALLATION STEP Install Lights and Lenses • Install a 75 watt maximum light bulb in each socket. The lights will turn ON and remain lit for 75 Watt Max. approximately 4-1/2 minutes when power is connected. Then the lights will turn OFE LensFab _ Light Bulb •...

  • Page 20: Electrical Requirements

    INSTALLATION STEP Electrical Requirements To prevent possible SERIOUSINJURYor DEATHfrom electrocution or fire: To avoid installation difficulties, do not run the • Be sure power is not connected to the opener,and opener at this time. disconnect power to circuit BEFORE removing cover to To reduce the risk of electric shock, your garage door establish permanent wiring connection.

  • Page 21: Install The Safety Reversing Sensor

    INSTALLATION STEP Install The Safety Reversing Sensor • Be sure power is not connected to the garage door opener BEFORE installing the safety reversing sensor. The safety reversing sensor must be connected • To prevent SERIOUSINJURYor DEATHfrom a closing and aligned correctly before the garage door garage door: opener will move in the down direction.
  • Page 22 INSTALLING THE BRACKETS Figure 1 DOOR TRACK MOUNT (RIGHT SIDE) Be sure power to the opener is disconnected. Install and align the brackets so the sensors will face Track each other across the garage door, with the beam no higher than 6" above the floor. They may be installed Door in one of three ways, as follows.
  • Page 23 MOUNTING AND WIRING THE SAFETY SENSORS Figure 4 • Slide a 1/4"-20xl/2" carriage bolt head into the slot on each sensor. Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door. Be sure the lens is not obstructed by a bracket extension.

  • Page 24: Fasten The Door Bracket

    INSTALLATION STEP Fasten the Door Bracket To prevent damageto garage door, reinforce inside of door with angle iron both vertically and horizontally. Follow instructions which apply to your door type as illustrated below or on the following page. A horizontal reinforcement brace should be long...
  • Page 25 ONE-PIECE DOORS Please read and comply with the warnings and reinforcement instructions on the previous page. They apply to one-piece doors also. • Center the door bracket on the top of the door, in line with the header bracket as shown. Mark either the left and right, or the top and bottom holes.
  • Page 26 INSTALLATION STEP Connect Door Arm to Trolley Pulley /':,___8 Follow instructions which apply to your door type as " MIN._: illustrated below and on the following page. SECTIONAL DOORS ONLY • Make sure garage door is fully closed. Pull the Stop Bolt J Inner I I '.

  • Page 27: Connect The Door Arm To The Trolley

    ALL ONE-PIECE DOORS 1. Assemble the door arm, Figure 4: • Fasten the straight and curved door arm sections together to the longest possible length (with a 2 Door Bracket or 3 hole overlap). • With the door closed, connect the straight door arm section to the door bracket with the 5/16"x1-1/4"...

  • Page 28: Adjustment

    ADJUSTMENT STEP Adjust DOWN Travel Without a properly installed safety reversal system, Limits persons (particularly small children) could be SERIOUSLYINJUREDor KILLED by a closing garage Limit adjustment settings regulate the points at which door. the door will stop when moving up or down. •...

  • Page 29: Adjust The Force

    ADJUSTMENT STEP Adjust the Force Without a properly installed safety reversal system, persons (particularly small children) could be Force adjustment controls are located on the right SERIOUSLYINJUREDor KILLED by a closing garage side panel of the motor unit. Force adjustment door.

  • Page 30: Test The Safety Reversal System

    ADJUSTMENT STEP Test the Safety Reversal System Without a properly installed safety reversal system, persons (particularly small children) could be TEST SERIOUSLYINJUREDor KILLED by a closing garage door. • With the door fully open, place a one-inch board • Safety reversal system MUST be tested every month. (or a 2x4 laid flat) on the floor, centered under the •...

  • Page 31: Operation

    OPERATION IMPORTANT SAFETY INSTRUCTIONS To reduce the risk of severe injury or death: 1. READAND FOLLOWALL WARNINGSAND 8. If one control (force or travel limits) is adjusted, the INSTRUCTIONS. other control may also need adjustment. 2. ALWAYSkeep remote controls out of reach of children. 9.

  • Page 32: Using The Wall-Mounted Door Control

    Using Wall.Mounted To Open Door Manually Door Control THE PREMIUM CONTROL CONSOLE Light feature • To prevent possible SERIOUSINJURYor DEATHfrom LIGHTED a falling garage door: Press the Light button to turn - If possible, use emergency releasehandle to the opener light on or off. It will H BUTTON disengagetrolley ONLYwhen garage door is not control the opener lights...
  • Page 33 Care of Your Opener REMOTE CONTROL BATTERY LIMIT AND FORCE ADJUSTMENTS Weather conditions may cause some minor FORCE CONTROLS To prevent possible SERIOUSINJURYor DEATH: • NEVERallow small children near batteries. changes in door • If battery is swallowed, immediately notify doctor. operation requiring some re-adjustments, particularly during the...

  • Page 34: Having A Problem

    9. The door opens but won't close: Having a Problem? • If the opener lights blink, check the safety reversing sensor. 1. The opener doesn't operate from either the Door See Installation Step 10. Control or the remote control'. • If the opener lights don't blink and it is a new installation, check the down force.

  • Page 35: Programming

    PROGRAMMING Your garage door opener has already been programmed at the factory to operate with your hand-held remote control. The door will open and close when you press the large push button. Below are instructions for programming your opener to operate with additional Security+ remote controls. To Add an Additional Hand.held...
  • Page 36 To Add or Change a Keyless Entry NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE "LEARN" BUTTON USING THE PREMIUM CONTROL CONSOLE 1. Press and release the "learn" NOTE: This method requires two people if the button on motor unit.

  • Page 37: Repair Parts

    REPAIR PARTS Rail Assembly Parts PART DESCRIPTION 1A995 Master link kit 41C5141-1 Complete trolley assembly 183C158-3 Rail - front (header) section 183C157-3 Rail - center/back section (2) 144C56 Chain idler pulley 41 A5249 Chain and cable 144C62 Spreader (2) 12D598-1 U bracket NOT SHOWN 183A163...

  • Page 38: Motor Unit Assembly Parts

    Motor Unit Assembly Parts (Down) LIMIT SWITCH Brown Contact ASSEMBLY Wire _/Ph_ ooter. i ..Contact Contact Wire PART PART DESCRIPTION DESCRIPTION 31 D380 41A3150 Terminal block w/screws Sprocket cover 41C4220A 41 D3058 Gear and sprocket assembly Universal replacement motor & Complete with: Spring washer, bracket assembly...

  • Page 39: Accessories

    ACCESSORIES 139.53702 139.53681 SECURITY+ 3-Function Remote Emergency Key Release: Control: Required for a garage with NO access door. Enables homeowner to Includes visor clip. open garage door manually from outside by disengaging trolley. 139.53703 Outdoor Key Switch: 139.53680 SECURITY+ Compact 3-Function Remote Control: Operates the garage door automatically from outside when...
  • Page 40 CONTENIDO Introducci6n Sujete la mensula de la puerta ........24-25 Conecte el brazo de la puerta al trole ......26-27 Revisi6n de los simbolos y terminos de seguridad ....2 Preparaci6n de la puerta de su cochera ......3 Ajustes 28.30 Herramientas necesarias ............

  • Page 41: Preparaci6N De La Puerta De Su Cochera

    PreparaciGn de la puerta de su cochera • Desarme las cerraduras. Para evitar una LESIONGRAVEE INCLUSOLA MUERTE: • Retire cualquier cuerda o cable que este conectado a la • SIEMPRE Ilame a un t_cnico profesional para que le d_ puerta. servicio a su puerta de cochera siesta se atora, se pandea, o •...

  • Page 42: Planificaci6N

    Planificaci6n &Hay otra puerta que de acceso a la cochera? Si no es asi, serA necesario contar con el sistema de Ilave de Identifique la altura y el tipo de su puerta de cochera. emergencia Modelo 53702. Vea la pAgina de Accesorios. Revise el Area de su cochera y observe si alguna de Observe el punto donde la puerta hace contacto con el las siguientes instalaciones corresponden...
  • Page 43 Planificacibn (continba) INSTALACION CON PUERTAS DE UNA SOLA PIEZA Sin un sistema de reversa de seguridad que funcione debidamente, al cerrar la puerta de la cochera se corre el • Generalmente una puerta de una sola pieza no requiere riesgo de que las personas (yen particular los niSos de refuerzos adicionales.
  • Page 44 Inventario de las cajas Su abridor viene empacado en dos cajas de cart6n que la tornilleria y las piezas necesarias para el montaje e contienen el motor y las piezas que se muestran en la instalaci6n de su puerta se ilustran en la siguiente pAgina. siguiente ilustraci6n.

  • Page 45: Inventario De Piezas

    Inventario de piezas Antes de la instalaci6n, organice todas las piezas en grupos como se muestra en la siguiente ilustraci6n. TORNILLER|A Y PIEZAS PARA EL ARMADO Tuercade Roldana de Tuerca de Desplegadorde la cadena (2) 1/4-20 (2) 3/8 pulg. (1) 3/8 pulg.

  • Page 46: Montaje El Riel Y Instale El Trole

    MONTAJE, PASO Monte el riel e instale el trole No encienda ni use el abridor hasta que Ilegue al paso de la instalacibn correspondiente, de otra manera corre el riesgo de complicar el proceso de instalacibn. El riel delantero tiene una "ventana" cortada en el extremo 3.

  • Page 47: De La Polea

    MONTAJE, PASO Sujete el riel al motor Use s61olos tornillos que vienen montados en la parte superior del abridor para evitar que el abridor de la puerta de • Coloque un perno de 1/4-20xl-3/4 de pulg. dentro del cochera se daSeseriamente orificio de la cubierta de protecci6n que se encuentra en el extremo posterior del riel, como se indica en la ilustraci6n.
  • Page 48 MONTAJE, PASO Instale la cadena o cable y coloque Para evitar posibles lesiones graves en los dedos causadas por la cubierta de la polea las partes rn6viles del abridor de puerta de cochera: • SIEMPREtenga las manos lejos de la polea mientras est_ 1.

  • Page 49: Apriete La Cadena

    MONTAJE, PASO Apriete la cadena Figura 1 • Gire la tuerca interna y ajuste la roldana; baje ambas por Tuerca Flecha la flecha roscada, alejAndolas del trole. Paraapretar externa Roldana del trole • Para apretar la cadena, gire la tuerca externa en la direcci6n que se indica en la Figura 1.

  • Page 50: Determine D6Nde Va A Instalar

    INSTALACION, PASO Cielo raso Linea central Determine d6nde va a instalar vertical Pedazo de madera la m_nsula del cabezal de 5xl 0 cm (2x4 pulg.) Soportesde la estrucura Para evitar una posible LESIONGRAVEe incluso la MUERTE: • La m_nsula del cabezalDEBEquedar RIGIDAMENTEsujeta al soporte estructural en la pared delantera o en el cielo raso, de no ser asi es posible que la puerta de la cochera no retroceda cuando se requiera.
  • Page 51 PUERTA DE UNA SOLA PIEZA SIN CARRIL Cielo raso sin 1. Cierre la puerta y marque la I{nea central vertical en la acabados parte interior de la puerta de la cochera. Extienda esta I{nea hasta la pared delantera arriba de la puerta, como se muestra en la ilustraci6n.

  • Page 52: La Mensula Del Cabezal

    INSTALACION, PASO Instale la m_nsula del cabezal Montaje en la pared La mensula del cabezal se puede sujetar a la pared justo arriba de la puerta de la cochera o en el cielo raso. Siga las instrucciones que sean las mAs adecuadas para las necesidades de su cochera.

  • Page 53: Coloque El Riel En La Mensula Del Cabezal

    NOTA: (Opcional) Si hay una instalaci6n previa de Craftsman, puede volver a usar la mensula del cabezal de la instalaci6n previa con los dos espaciadores de plastico que se incluyen en la bolsa de tornillos. Coloque los...

  • Page 54: Coloque El Abridor

    INSTALACION, PASO Coloque el abridor Para evitar que la puerta de c0chera sufra daS0s, ap0ye el riel del abridor de la puerta de cochera sobre un pedazode madera Siga las instrucciones correspondientes al tipo de puerta de 5 x 10 cm (2 x 4 pulg.) colocado en la secci6n superior de de su cochera, como se muestra en la ilustraci6n.

  • Page 55: Cuelgue El Abridor

    INSTALACION, PASO Cuelgue el abridor Para evitar la posibilidad de una LESIONGRAVEsi se cae el abridor de la puerta de cochera, sujetelo FIRMEMENTE a los Aqui se muestran dos ejemplos distintos para la soportes estructurales de la cochera. Se deben usar instalaciGn;...

  • Page 56: Instale La Unidad De Control De La Puerta

    INSTALACION, PASO Instale la unidad de control de la puerta Para evitar la posibilidad de una LESIONgrave e incluso LA MUERTEpor electrocuci6n: Ubique el control de la puerta de manera que quede a la • ANTESde instalar el control de la puerta, cerci6rese de que la vista desde la puerta y a una altura minima de 1.5 m (5 pies) energia el_ctricano este conectada.

  • Page 57: Instale Las Luces Y La Lente

    INSTALACION, PASO Instale luces y lentes • Instale un foco de 75 vatios (mAximo) en cada socket del abridor. Si este se encuentra conectado, la luces Foco de 75 permanecerAn encendidas por aproximadamente LengOetas minutos y medio, y se apagarAn por s[ solas. ./(_ vatiosmax.

  • Page 58: Requisitos Para La Instalaci6N Electrica

    INSTALACION, PASO Requisitos para la instalaci6n el_ctrica Para evitar la posibilidad de una LESIONgrave e incluso LA MUERTEpor electrocuci6n o incendio: Para evitar dificultades con la instalaci6n, no encienda ni • Cerci6rese de que el abridor no est_ conectado a la energia use el abridor en este momento.

  • Page 59: Reversa De Seguridad

    INSTALACION, PASO Instale el sensor sistema • CerciOresede que la energia electrica no est_ conectada al reversa de seguridad abridor de la puerta de la cochera ANTESde instalar el sensor del sistema de reversa de seguridad. El sensor del sistema de reversa de seguridad debe •...
  • Page 60 INSTALACI6N DE LAS MC:NSULAS Figura 1 Instalacibn en el carril de la puerta (lado Asegdrese de que el abridor no estd conectado a la derecho) corriente eldctrica. Instale y alinee /as m6nsulas de manera que los sensores est6n uno frente al otro en los lados opuestos de la puerta, a una distancia maxima de 15 cm (6 pulg.) del Carril de piso.
  • Page 61 MONTAJE Y CABLEADO DE LOS SENSORES Figura 4 SISTEMA DE REVERSA DE SEGURIDAD • Deslice la cabeza de un perno de coche de 14-20xl/2 pulgada dentro de la ranura de los sensores. Use tuercas de mariposa para sujetar los sensores alas m6nsulas, con las lentes de cada sensor frente a frente a ambos Perno decoche lados de la puerta.

  • Page 62: Sujete La Mensula De La Puerta

    INSTALACION, PASO Sujete la mensula de la puerta Para evitar que la puerta de la cochera se dane, refuerce el interior de la puerta con angulos de hierro tanto vertical como Siga las instrucciones que correspondan al tipo de puerta horizontalmente.
  • Page 63 PUERTAS DE UNA SOLA PIEZA Lea y respete todas las advertencias e instrucciones respecto a los refuerzos, contenidas en la p_gina anterior, Instalaci6n de puerta plagables, ya que todos los refuerzos para su puerta de una sola pieza son los mismos. •...
  • Page 64 INSTALACION, PASO Conecte el brazo de la puerta al trole Polea Siga las instrucciones que correspondan al tip• de puerta de cochera que usted tenga, como se muestra a continuaci6n yen las dos p&ginas siguientes. S6LO PARA PUERTAS SECCIONALES del trole Trole I I ',e_[ exterior...

  • Page 65: Conecte El Brazo De La Puerta Al Trole

    TODAS LAS PUERTAS DE UNA SOLA PIEZA 1. Arme el brazo de la puerta, Figura 4: • Sujete las dos secciones del los brazos de la puerta (recto y curvo) a la mayor distancia posible, de (manera que dos o tres de los orificios se sobrepongan M6nsulade la puerta uno al otro).

  • Page 66: Ajustes

    AJUSTES, PASO Ajuste el limite del recorrido hacia Si el sistema de reversa de seguridad no se ha instalado arriba y hacia abajo debidamente, las personas (y los nifios pequefios en particular) podrian sufrir LESIONESGRAVESe incluso LA AI ajustar el limite del recorrido de la puerta, se regula MUERTEcuando se cierra la puerta de la cochera.

  • Page 67: Ajuste La Fuerza

    AJUSTES, PASO Ajuste la fuerza Si el sistema de reversa de seguridad no se ha instalado debidamente, las personas (y los nifios pequefios en Los tornillos para el ajuste de la fuerza del abridor se particular) podrian sufrir LESIONESGRAVESe incluso LA encuentran en el panel del lado derecho de la unidad del MUERTEcuando se cierra la puerta de la cochera.

  • Page 68: Pruebe El Sistema De Reversa De Seguridad

    AJUSTES, PASO Pruebe el sistema de reversa Si el sistema de reversa de seguridad no se ha instalado seguridad debidamente, las personas (y los nifios pequefios en particular) podrian sufrir LESIONESGRAVESe incluso LA PRUEBA MUERTEcuando se cierra la puerta de la cochera. •...

  • Page 69: Operaci6N

    OPERACION IMPORTANTES INSTRUCCIONES DE SEGURIDAD Para reducir el riesgo de lesiones graves o la muerte: 1. LEA Y RESPETETODASLAS ADVERTENCIAS Y LAS recorrido), es posible que sea necesario ajustar tambi_n el INSTRUCCIONES DE OPERACION otro control. 2. SIEMPREconserve los controles remotos lejos del alcance de 9.

  • Page 70: C6Mo Usar La Unidad De Control De Pared

    CGmo usar la unidad de control de pared CGmo abrir la puerta manualmente LA CONSOLA DE CONTROL PREMIUM • Para evitar la p0sibilidadde una LESION GRAVE e inclus0LA BOTON Oprima el bot6n Luz para encender o MUERTE si la puertade la c0cherasecae: apagar la luz del abridor.

  • Page 71: Mantenimiento De Su Abridor De Puerta De Cochera

    LA BATER|A DEL CONTROL REMOTO Mantenimiento de su abridor de puerta de cochera AJUSTES DE L[MITE Y FUERZA Paraevitar la p0sibilidadde LESIONES GRAVES e inclus0LA Las condiciones MUERTE: CONTROLES DE FUERZA climatolGgicas pueden • NUNCA permitaque 10sniS0spequeS0s estencercade lasbaterias. menores en la operaciGn •...

  • Page 72: Si Tiene Algt_N Problema

    Repita la prueba de seguridad de reversa despu#s de realizar Si tiene algbn problema cualquier ajuste al largo del brazo de la puerta, a la fuerza o al Ifmite hacia abajo.9. La puerta se abre pero no se cierra: 1. E1abridor no funciona con el control de la puerta ni con el control remoto: •...

  • Page 73: Controles Remotos De Tres Funciones

    COMO PROGRAMAR EL ABRIDOR Su abridor de puerta de cochera ya viene programado de fAbrica para operar con su control remoto manual. La puerta se abrirA y se cerrarA cuando oprima el bot6n grande. A continuaci6n aparecen las instrucciones para programar su abridor para que opere con controles remotos Security+ adicionales.
  • Page 74 Para poner o cambiar el PIN de la Entrada sin Ilaves NOTA: Su nueva Entrada sin Ilave debe programarse para que opere el abridor de la puerta de su cochera. C()MO USAR EL BOT()N "APRENDER" (LEARN) C()MO USAR LA CONSOLA DE CONTROL PREMIUM iiii!i!!iiiiii!i!il ii!!!!iiiii!ii!i...

  • Page 75: Accesorios

    ACCESORIOS 139.53702 139.53681 SECURITY+ Control remoto de 3 Liberador de la Ilave de emergencia: funciones: Se requiere en las cocheras que NO tienen puerta de acceso. Permite al Incluye el clip del visor. dueSo de la casa abrir la puerta de la cochera manualmente desde el exterior, desconectando...
