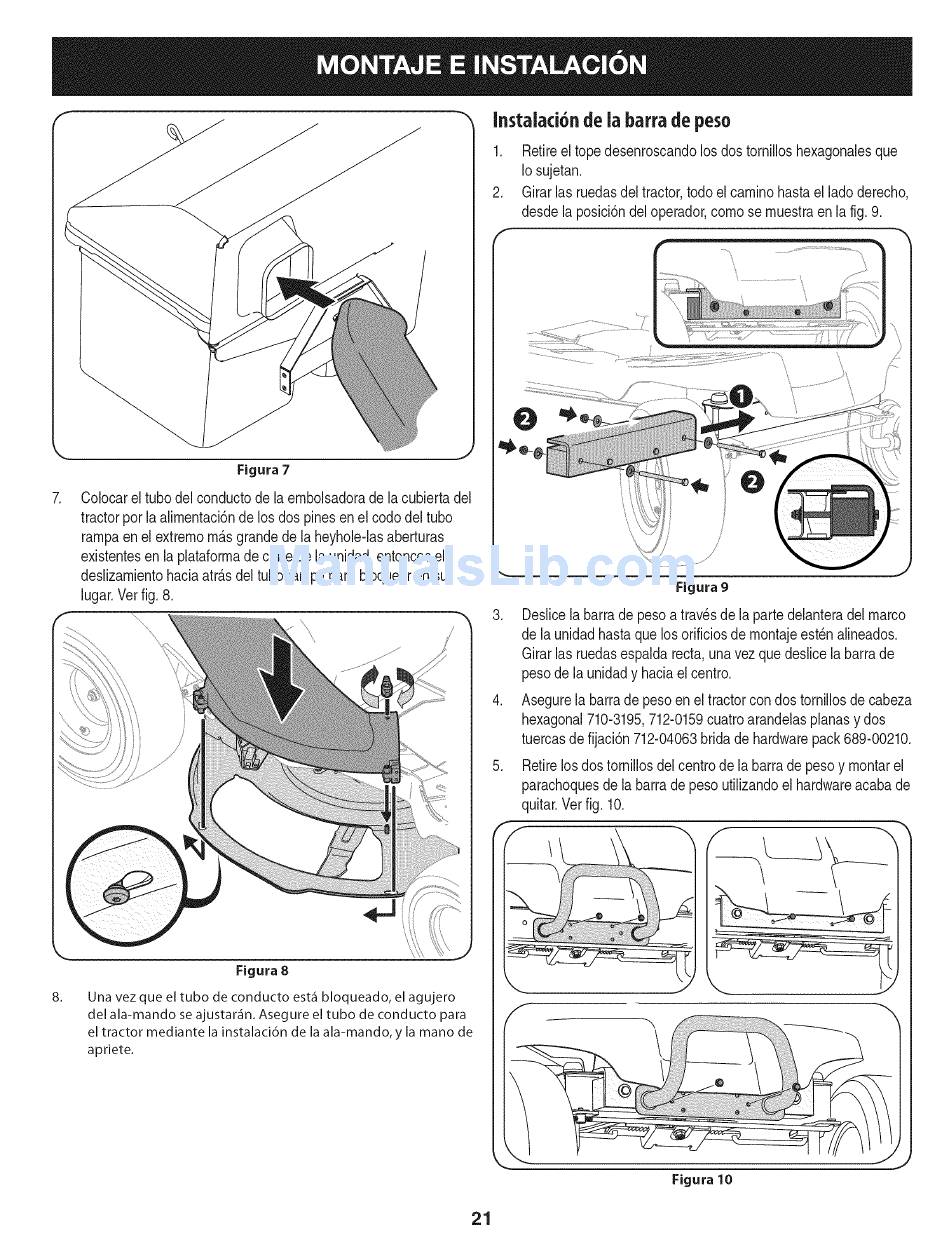

Craftsman 247.24035 Operator's Manual page 21

7.
.J
Figura 7
Colocarel tubo del conductode laembolsadora de la cubiertadel
tractorpor la alimentaci6nde los dospinesen el codo del tubo
rampaen el extremom_.sgrandede la heyhole-lasaberturas
existentesen la plataformade corte de la unidad,entoncesel
deslizamiento haciaatr_.s del tuborampapara bloquearen su
lugar.Vet fig. 8.
\
Instalaci6n de ia barra de peso
1. Retireel topedesenroscando los dos tornilloshexagonales que
Io sujetan.
2. Girar las ruedasdel tractor,todoel caminohastael lado derecho,
desdela posici6ndel operador,comose muestraen la fig. 9.
\
Figura 9
3. Deslicelabarra de pesoa travesde la partedelanteradel marco
de la unidadhasta que losorificiosde montajeest_n alineados.
Girar las ruedasespaldarecta,una vez que deslice la barra de
pesode la unidady haciael centro.
4. Asegurela barrade pesoen el tractorcon dos tornillosde cabeza
hexagonal 7 10-3195,712-0159 cuatroarandelasplanasy dos
tuercasde fijaci6n712-04063 brida de hardwarepack 689-00210.
5. Retirelos dostornillosdel centrode la barrade pesoy montarel
parachoques de la barra de peso utilizandoel hardwareacabade
quitar.Verfig. 10.
Una vez que el tubo de conducto est& bloqueado, el agujero
del ala-mando se ajustar,:in. Asegure el tubo de conducto para
el tractor mediante la instalaci6n de la ala-mando, y la mano de
apriete.
Figura 10
21
