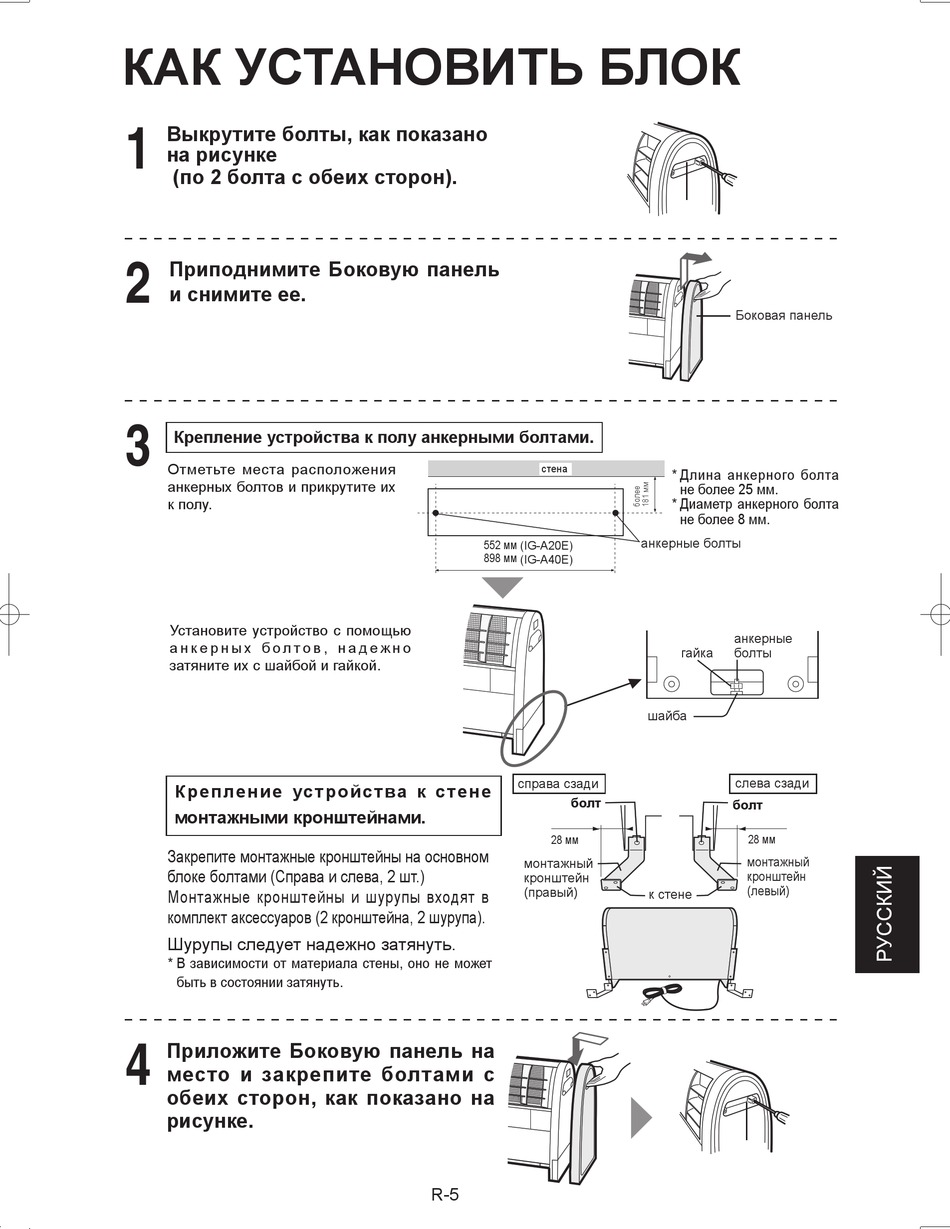

КАК УСТАНОВИТЬ БЛОК
Выкрутите болты, как показано
1
на рисунке
(по 2 болта с обеих сторон).
Приподнимите Боковую панель
2
и снимите ее.
3
Крепление устройства к полу анкерными болтами.
Отметьте места расположения
анкерных болтов и прикрутите их
к полу.
Установите устройство с помощью
а н к е р н ы х б о л т о в , н а д е ж н о
затяните их с шайбой и гайкой.
К р е п ле н и е ус т р о й с т ва к с т е н е
монтажными кронштейнами.
Закрепите монтажные кронштейны на основном
блоке болтами (Справа и слева, 2 шт.)
Монтажные кронштейны и шурупы входят в
комплект аксессуаров (2 кронштейна, 2 шурупа).
Шурупы следует надежно затянуть.
* В зависимости от материала стены, оно не может
быть в состоянии затянуть.
Приложите Боковую панель на
4
место и закрепите болтами с
обеих сторон, как показано на
рисунке.
стена wall
552 мм
552mm (IG-A20E)
898 мм
898mm (IG-A40E)
справа сзади
right side of rear
screw
болт
28mm
28 мм
mounting part (right) монтажный
кронштейн
(правый)
R-5
Боковая панель
* Длина анкерного болта
не более 25 мм.
* Диаметр анкерного болта
не более 8 мм.
анкерные болты
анкерные
гайка болты
шайба
слева сзади
left side of rear
screw
болт
28 мм 28mm
монтажный
mounting part (left
кронштейн
(левый)
к стене
wall side
