Duerkopp Adler 841-27 Parts List

Duerkopp Adler 841-27 Parts List

Interims parts list
Hide thumbs Also See for 841-27:

Advertisement

Quick Links

Download this manual See also: Instruction and Installation Manual
Interims-Teileliste
Interims Parts List
841-27
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon (05 21) 9 25-00 • Telefax (05 21) 9 25 24 35
Ausgabe / Edition: 11/2000
Printed in Federal Republic of Germany
Teile-Nr./Part.-No.: 0791 841801

Advertisement

loading

Related Manuals for Duerkopp Adler 841-27

Summary of Contents for Duerkopp Adler 841-27

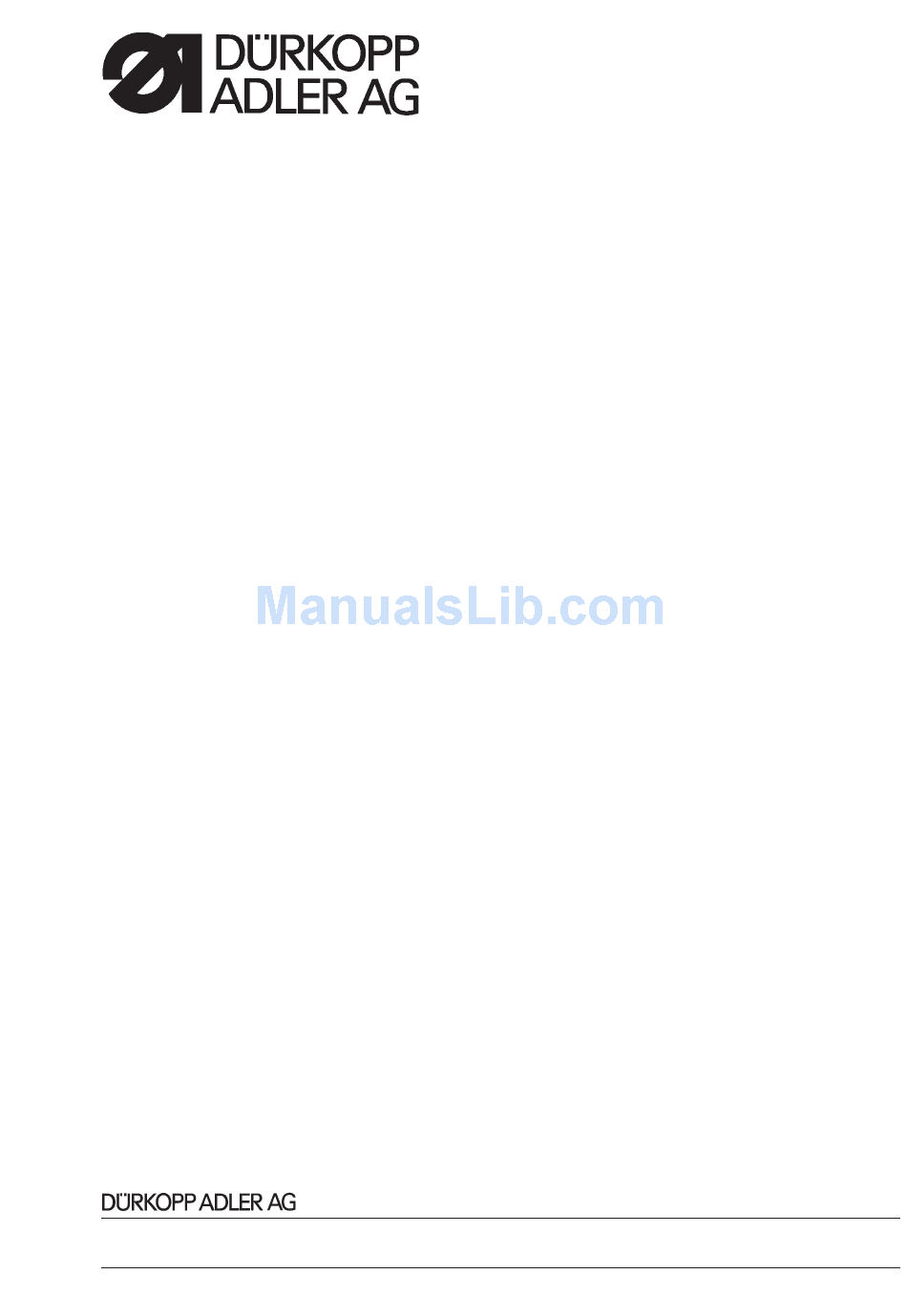

  • Page 1 Interims-Teileliste Interims Parts List 841-27 Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld Telefon (05 21) 9 25-00 • Telefax (05 21) 9 25 24 35 Ausgabe / Edition: 11/2000 Printed in Federal Republic of Germany Teile-Nr./Part.-No.: 0791 841801...
  • Page 2 Teileliste Spare Parts List 841-27 Teileliste Kl. 577 komplettiert mit Zusatzteilen für die Kl. 841-27 Class 577 Spare Parts List completed with Additional Parts for the class 841-27 Inhaltsverzeichnis Tafel / Table Contens Maschinenoberteil 1-10 Machine head Lineale Guide Anschläge Stops Anlegehilfen Loading helps...
  • Page 5 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 3 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination (MIT POS. 32-34) (with pos. 32-34) 10039 SIEHE POS. 31) (see pos. 31) Maschinenoberteil Machine head 10040 9041 100035 OELDOCHT,RUND oil wick,round 10004...
  • Page 6 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 2 von/ of 3 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10075 0556 000125 SCHRAUBE screw 10112 0556 000254 ROLLE roll, roller 10076 0576 000465 NADELST.KULISSE needle bar frame 10113 0556 000255 ZYL.
  • Page 7 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 3 von/ of 3 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10149 9352 000300 SICH. RING retainer ring 10150 0570 002383 SPANNSTIFT 10151 9120 030300 RILLENKUGELLAGER ballbearing 10152 0577 100180 HANDRADFLANSCH handwheel flange 10153...
  • Page 9 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10195 0577 350040 WELLE shaft 10196 0577 130050 KLOBEN block Maschinenoberteil Machine head 10197 0223 000648 GEWINDESTIFT stud 10161 0576 001112 KLOBEN K.
  • Page 10 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10232 9731 005004 SCHLAUCH hose 10269 9231 110058 6KT. MUTTER 10233 9205 102588 GEW. STIFT threaded pin 10270 0556 000958 FADENLEITSTIFT thread guide pin...
  • Page 12 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10320 9357 000050 SICH. SCHEIBE fastennig disc 10321 0576 002264 SPANNUNG K. tension cpl. Maschinenoberteil Machine head (MIT POS. 35-46) (with pos.
  • Page 13 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10357 SIEHE POS. 68) (see pos. 68) 10394 0227 000596 LASCHE shackle 10358 1001 009123 GEW. STIFT threaded pin 10395 SIEHE POS.
  • Page 15 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10434 0556 000646 ZYL. STIFT cylinder pin 10435 0265 000736 GLEITSTEIN slide block Maschinenoberteil Machine head 10436 0531 000471 GEWINDESTIFT stud 10400...
  • Page 16 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10471 9203 003948 ZYL. SCHR. cyl. screw 10472 0556 000556 BOLZEN bolt, stud 10473 0556 000562 A LAGER V bearing 10474 0556 000570...
  • Page 18 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10528 0902 000446 ZYL. SCHR. cyl. screw 10529 0577 350300 EXZENTERBUCHSE excenter bushing Maschinenoberteil Machine head 10530 9203 003988 ZYL.
  • Page 19 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10565 0211 000085 DOCHTHALTER wick holder 10566 0002 008930 0090 OELSCHLAUCH oil hose 10567 9840 120026 BEF. SCHELLE clamp 10568 9203 003657...
  • Page 21 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10607 9202 002528 ZYL. SCHR. cyl. screw 10608 0577 140093 ZAHNRIEMENSCH.V toothed belt wheel Maschinenoberteil Machine head 10609 0577 140080 ZAHNRIEMENSCH.
  • Page 23 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10678 0576 002674 RING ring 10679 9204 002368 SENKSCHR. screw Mashinenoberteil Machine head 10680 0577 140184 SCHWENKLASCHE K. turning shackle cpl.
  • Page 25 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10742 0576 005721 MESSER (a=6mm) knife (a=6mm) (FUER POS.25) (for pos.25) Maschinenoberteil Machine head 10744 0576 005722 MESSER (a=8mm) knife (a=8mm) 10708 0556 015409...
  • Page 27 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Maschinenoberteil Machine head 10783 0556 000659 STEUERSCHEIBE control cam 10784 9330 900097 SCHEIBE disc 10785 9203 003988 ZYL. SCHR. screw 10786 9330 000108...
  • Page 29 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10878 10841 0244 000398 RING ring 10842 9203 313668 SENKSCHR. sunk screw Maschinenoberteil Machine head 10843 0576 003132 SEITENDECKEL K side cover cpl.
  • Page 31 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Lineale Guide 10882 0556 002651 EINSTELLINEAL K adjusting ruler cpl. (MIT POS. 2-12) (with pos. 2-12) 10884 0556 002543 BRUECKE bridge 10885...
  • Page 33 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Anschlaege Stops 10901 0556 002654 MANSCH .ANSCHLAG K cuff stop motion device cpl. (MIT POS. 2-18) (with pos. 2-18) 10903 0556 002633 ANSCHLAGBLECH...
  • Page 35 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10963 0911 000339 LINSENSCHR. screw 10964 0570 000975 SCHEIBE washer Anlegehilfen Loading helps 10929 0556 002581 ANSCHLAG K stop cpl.
  • Page 37 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Gestellteile Stand parts 10968 MG55 400114 GESTELL K. stand cpl. (MIT POS. 2-8,15-18,23-25) (with pos. 2-8,15-18,23-25) 10970 0700 002441 TISCHPLATTE table plate 10971...
  • Page 39 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11039 9234 000077 6KT. MUTTER hexagonal nut 11040 0996 120407 STELLRING set collar Pedal Pedal 11041 MG43 010249 STANGE 11005 MG43 010202...
  • Page 41 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11094 0075 049500 WIPPSCHALTER switch 11095 9822 642024 ERSATZLAMPE halogen lamp Elektroteile Electric parts 11096 9822 510012 GLASSCHEIBE glas disc 11060 9870 577003...
  • Page 43 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11135 9202 003347 ZYL.SCHR. cyl. screw 11136 0576 005539 WINKEL angle Beipack Accessories 11137 9201 113737 6KT. SCHR. screw 11101 0576 005497...
  • Page 45 Tafel/ Table: Ausgabe/ Edition: 06/2001 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Beipack Accessories 11145 0104 250010 HAUBE cover 11146 0576 003338 SPULE bobbin 11147 9081 500010 SCHRAUBENDREHER screw driver 11148 0558 001710 STECKSCHLUESSEL...
  • Page 46 INTERIMSLISTE / Kl. 841 - 27 0556 015812 0576 020017 washer distance plate 0576 020016 9201 113567 cover plate hexagonal screw 0577 214400 0577 200020 0577 200513 transport slide slide plate throat plate 0577 140230 0577 200040 holder throat plate inset 4mm Seite / Page 19 Ausgabe / Edition 06.2001...
  • Page 47 INTERIMSLISTE / Kl. 841 - 27 0577 490070 9815 920018 plate light barrier 9203 002467 cyl. screw 0577 590044 needle guide cannot be seen on the picture Seite / Page 20 Ausgabe / Edition 06.2001...
  • Page 48 INTERIMSLISTE / Kl. 841 - 27 9850 001024 control panel cpl. 9710 050003 0722 00697 9800 810001 3 valve, vakuum container blower 9732 101080 spiral coiled tube hose yarded goods Seite / Page 21 Ausgabe / Edition 06.2001...
  • Page 49 INTERIMSLISTE / Kl. 841 - 27 0700 084101 table plate 0841 510650 protection angle 0841 510640 0700 084102 angle table plate 9830 515030 0841 510103 angle rest 9751 000018 valve holder 0841 510633 cover 0841 510330 protection plate 0841 407514 stand cpl.
  • Page 50 INTERIMSLISTE / Kl. 841 - 27 0841 510200 bolt 9700 212035 0841 510013 cylinder stand 0841 510300 forke 0792 03557 0841 510103 pinion rest 0841 510310 reglet 0841 510023 0841 510110 frame terminal board 0841 510320 0841 51123 angle cog bar 0841 510210 shaft 0841 510090...
  • Page 51 INTERIMSLISTE / Kl. 841 - 27 0933 000587 belleville spring washer 0792 035252 fork cpl. 0841 510460 block 0935 001891 0999 211028 bush toothed belt 0841 510270 (yard goods) 0939 016830 reglet 0558 010052 bush washer 0841 510260 block 9700 100025 cylinder Seite / Page 24 Ausgabe / Edition 06.2001...
  • Page 52 INTERIMSLISTE / Kl. 841 - 27 0841 510240 0380 000095 bush pressure spring 0841 510250 0841 510230 shackle knurled wheel Z116 001139 0792 028099 0841 510173 stop nut block 0999 212035 shock absorber Seite / Page 25 Ausgabe / Edition 06.2001...
  • Page 53 INTERIMSLISTE / Kl. 841 - 27 0841 510380 guide frame 0792 005397 0841 510160 0999 202240 spherical bush block 9353 500210 circlip 0999 202238 button Seite / Page 26 Ausgabe / Edition 06.2001...
  • Page 54 INTERIMSLISTE / Kl. 841 - 27 0841 427524 stacker 0793 022087 0793 009066 0793 050419 bolt threaded bolt reglet Z116 000306 screw 0793 022086 fork head 0841 420193 reglet 0792 029148 switching washer 0841 420210 clamping piece 0841 420220 smoother 0841 420160 clamping bow 0841 420123...
  • Page 55 INTERIMSLISTE / Kl. 841 - 27 Z118 000011 0841 420160 spring pin clamping bow 9357 000050 0841 420153 locking washer lever 0793 009066 0841 420140 0999 220747 threaded pin bolt 9357 000060 0291 002367 0999 220731 locking washer washer fastening 9352 000140 0841 420130 circlip...
  • Page 56 INTERIMSLISTE / Kl. 841 - 27 0792 035252 Z116 000306 fork screw 0935 020961 bush 0792 029065 clamping lever Z124 000111 0841 420240 0841 420173 fork head bush lever 0744 022393 0841 420230 9352 000220 ES - bolt circlip Seite / Page 29 Ausgabe / Edition 06.2001...
  • Page 57 INTERIMSLISTE / Kl. 841 - 27 0841 560093 0841 560103 clamping plate clamping plate 0841 560040 plate 0744 009183 angle 0841 560020 0504 170680 0841 560053 0841 560120 reglet bolt fit brocket block 9150 010020 guide 0841 560290 stop 0841 560280 plate Z116 000306 0792 030151...
  • Page 58 Ausgabe/ Edition: 03/2000 Klasse/ Class: 0577 Seite/ Page: 1 von/ of 4 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 11134 0002 008308 3325 11171 0219 000353 11208 0420 000036 11245 0556 000613 001, 005, 007 004, 006, 007 001, 003 11135 0002 008930 0090 11172...
  • Page 59 Ausgabe/ Edition: 03/2000 Klasse/ Class: 0577 Seite/ Page: 2 von/ of 4 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 11282 0556 002652 11319 0570 001197 11356 0576 005732 11393 0577 350030 11283 0556 002654 11320 0570 002382 11357 0576 005733 11394 0577 350050 001, 007...
  • Page 60 Ausgabe/ Edition: 03/2000 Klasse/ Class: 0577 Seite/ Page: 3 von/ of 4 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 11430 0700 000045 11467 0990 490128 11504 9201 100001 11541 9203 003627 003, 007, 008 11431 0700 002441 11468 0995 340617 11505 9201 112447 11542...
  • Page 61 Ausgabe/ Edition: 03/2000 Klasse/ Class: 0577 Seite/ Page: 4 von/ of 4 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 014, 015 11578 9231 110127 11615 9710 061201 11579 9231 110128 11616 9710 061202 014, 015 11580 9231 110137 11617 9710 900013 11581 9234 000067...
