Para sus registros y en caso que
requiera hacer efectiva su garantía
Para referencia, también adjunte su recibo o una
copia de su recibo al manual.
__________________________________________
Nombre de modelo
__________________________________________
Modelo Nº
__________________________________________
Fecha de compra
__________________________________________
Lugar de compra
Formulario# 45005-02
20100202
©2010 Hunter Fan Co.

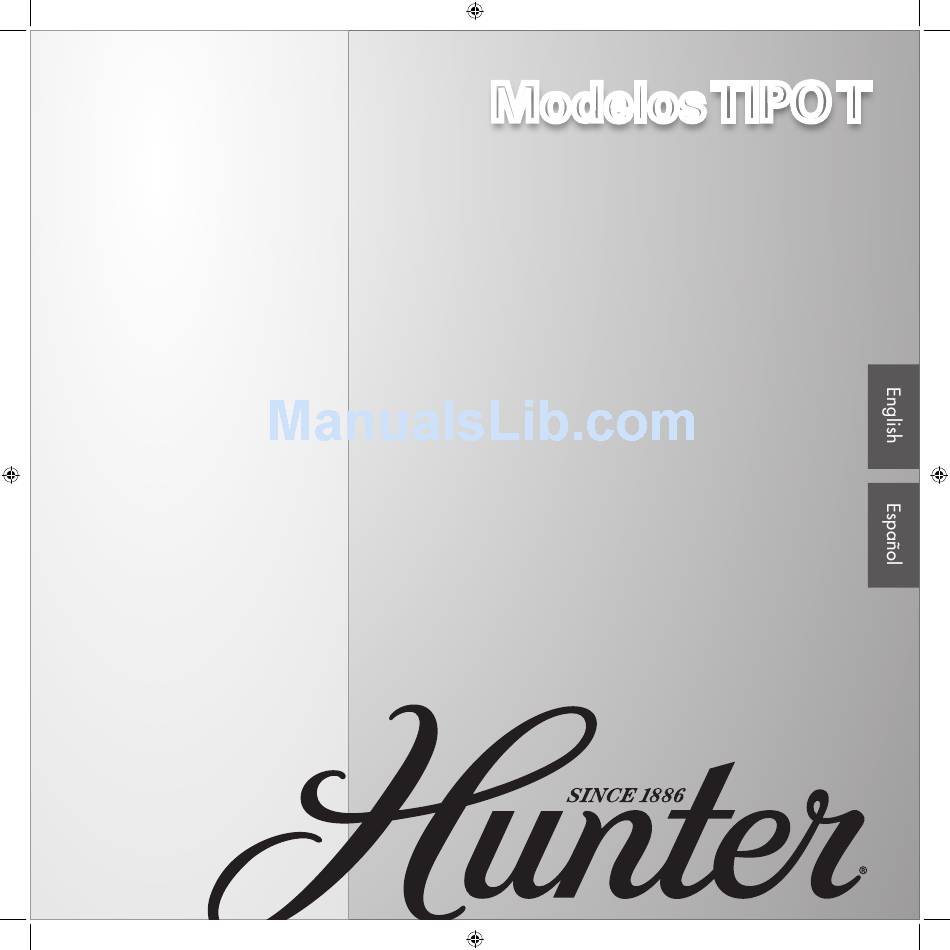

Modelos TIPO T
Modelos TIPO T
Modelos TIPO T
Manual de Installatión y Operatión
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hunter 23947
Summary of Contents for Hunter 23947
- Page 1 Para referencia, también adjunte su recibo o una copia de su recibo al manual. Manual de Installatión y Operatión __________________________________________ Nombre de modelo __________________________________________ Modelo Nº __________________________________________ Fecha de compra __________________________________________ Lugar de compra Formulario# 45005-02 20100202 ©2010 Hunter Fan Co.
- Page 2 Instalación rápida 1. Instale el soporte de montaje y realice las conexiones de cableado 2. Fije las aspas EasyLock - ¡La instalación está completa! Siga las instrucciones de instalación detalladas en este manual 45005-02 • 02/02/10 • Hunter Fan Company...
-
Page 3: Table Of Contents
Antes de instalar su ventilador, para sus registros y ayuda con la garantía, mayoría de usuarios! registre la información de la caja y la placa Hunter (ubicada en la parte superior del alojamiento del motor del ventilador). Precauciones y advertencias **El intervalo de tiempo de 5 minutos no incluye •... - Page 4 Sistema de soporte ventilador Hunter. Si no puede verifi car todos los ítems, prepare un nuevo sitio del ventilador para el ventilador como se describe en esta página.
- Page 5 Ha preparado correctamente el sitio para el ventilador de techo. Para instrucciones electrical codes and ANSI/NFPA 70. If sobre su instalación, consulte el manual y continúe con 2 • Instalación de la placa de you are unfamiliar with wiring, use a techo. qualified electrician. 45005-02 • 02/02/10 • Hunter Fan Company...
- Page 6 El sistema de montaje de 3 posiciones patentado por Hunter le proporciona una máxima flexibilidad y facilidad de instalación. Puede instalar su ventilador Hunter en tres maneras, dependiendo de la altura del techo y de sus preferencias: Perfil bajo, Estándar o Montaje en ángulo. Los pasos en este manual incluyen Caja instrucciones para los tres métodos de montaje Installer’s Choice.
-
Page 7: Preparándose
• Taladrar agujeros e instalar tornillos para madera. • Identificar y conectar los alambres eléctricos. • Levantar 40 libras (18 Kg) Si necesita ayuda para instalar el ventilador, su representante de ventas Hunter puede recomendarle a un instalador o electricista calificado. Herramientas Necesitará... -
Page 8: Instalación Del Soporte De
Apriete los tornillos en los agujeros pilotos de 9/64”; no use lubricantes en los tornillos. No apriete demasiado. Arandela plana Pasos 2-2 – 2-4 Pico Del Techo Pico Del Techo Abertura Abertura Grande Grande Tornillo de 3” Paso 2-3 (Solo para techos inclinados) 45005-02 • 02/02/10 • Hunter Fan Company... -
Page 9: Montaje Y Suspensión Del Ventilador
(Gire el ventilador hasta que escuche que la ranura hace clic al encajar en Pasos 3-4 – 3-5 su posición.) Vaya a 4 • Cableado del ventilador. ADVERTENCIA: El ventilador puede caer si no se ensambla como se indica en estas instrucciones de instalación. 45005-02 • 02/02/10 • Hunter Fan Company... - Page 10 Pasos 3-8 – 3-9 Arandela de perfil bajo Paso 3-7 (Detalle) Arandela de perfil bajo Adaptador Anillo de la moldura de campana Paso 3-10 Tornillo #8-32 x 1/2” 45005-02 • 02/02/10 • Hunter Fan Company...
-
Page 11: Cableado Del Ventilador
4-7. Separe los alambres, con los alambres puestos a tierra a un lado de la caja de salida y los alambres no puestos a tierra al otro lado de la caja de salida. 45005-02 • 02/02/10 • Hunter Fan Company... -
Page 12: Instalación De La Campana Y Del Anillo De La Moldura De Campana
1. Gire la anillo de la moldura de campana contra el sentido del reloj, liberando el anillo de la moldura de la campana. Paso 5-3 Paso 5-4 Tornillo de la campana Paso 5-5 45005-02 • 02/02/10 • Hunter Fan Company... -
Page 13: Montaje De Las Aspas
6-4. Repita los pasos 6-1 - 6-3 hasta que todas las aspas estén instaladas. Nota: Las aspas de este ventilador han sido tratadas con la cubierta protectora Dust Armor de Hunter, que disminuye la probabilidad de que las aspas atraigan polvo y suciedad. Use un paño, que no deje pelusas, Paso 6-1 seco o ligeramente húmedo para limpiar las aspas. -
Page 14: Operación Y Limpieza De Su Ventilador De Techo
7-5. Las aspas de este ventilador han sido tratadas con la cubierta protectora Dust Armor de Hunter, que disminuye la probabilidad de que las aspas atraigan polvo y suciedad. Use un paño, que no deje pelusas, seco o ligeramente húmedo para limpiar las aspas. - Page 15 40%. Supere el alto costo del enfriamiento El movimiento de aire creado por un ventilador de techo Hunter le permite fijar su termostato en un valor más alto manteniendo el ambiente confortable. Cada grado que eleva el termostato ahorra hasta 7% en costos de energía.
-
Page 16: Localización De Fallas
Si necesita repuestos o servicio, llame al 888-830-1326 o visite nuestro sitio Web en http://www.hunterfan.com. Hunter Fan Company 7130 Goodlett Farms Pkwy #400 Memphis, Tennessee 38016 45005-02 • 02/02/10 • Hunter Fan Company...
