I Attache de la prise
d'alimentation et du cordon
d'alimentation secteur
Important:
Fixer fermement la prise d'alimentation à ce module
central et visser le câble d'alimentation secteur au mur à
l'aide de l'attache de câble d'alimentation secteur fourni.

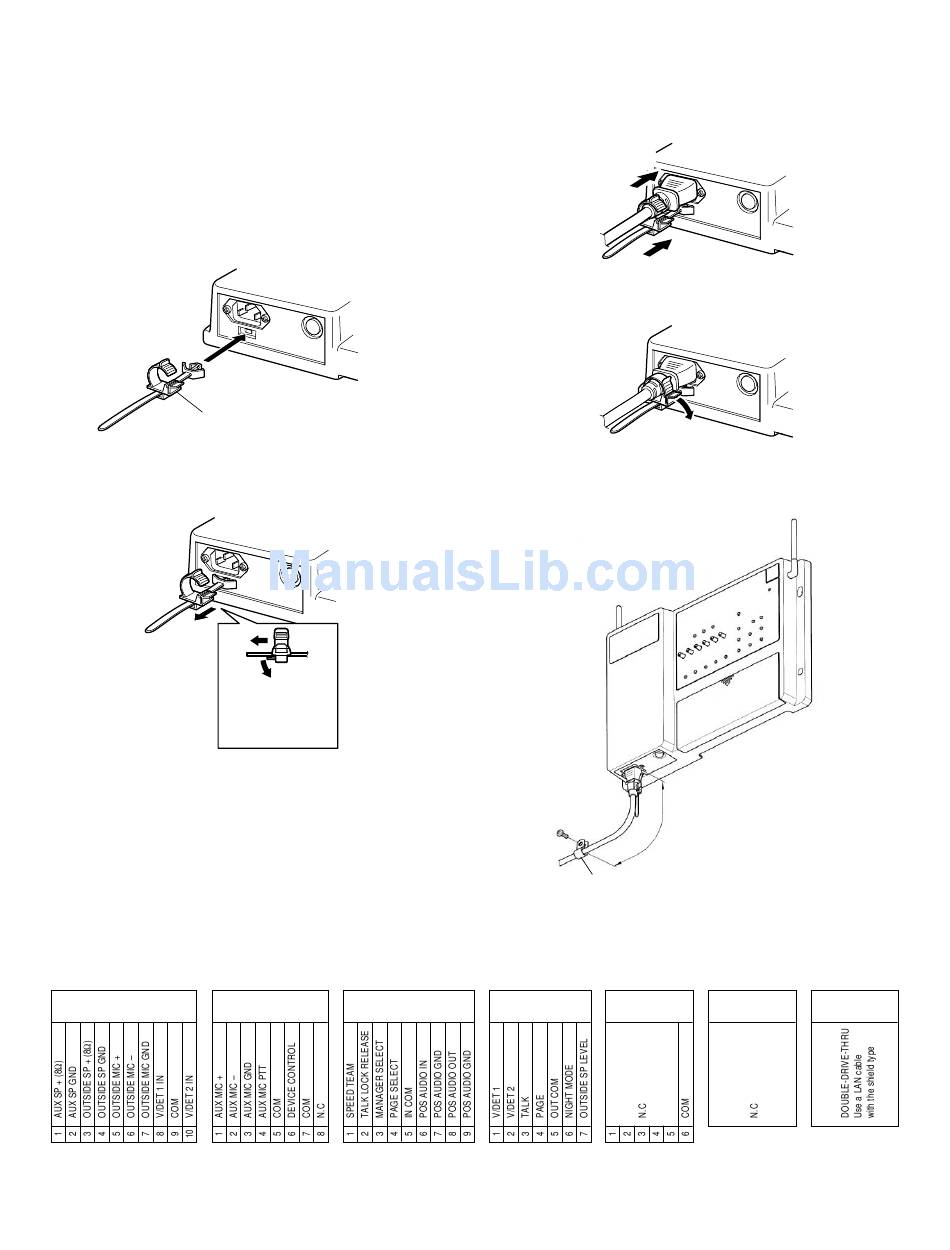

1. Introduire un dispositif de fixation d'alimentation secteur
dans le trou placé sous l'entrée d'alimentation secteur.
Dispositif de fixation
d'alimentation secteur
2. Faire coulisser le dispositif de fixation vers l'arrière en
rabattant le levier de l'attache.
Faire coulisser le
dispositif de fixation
vers l'arrière en
rabattant le levier.
G Se référer aux listes suivantes fixées à l'intérieur du couvercle de panneau de connexion pour réaliser les
connexions.
CONNECTOR 1
ORDER INTERFACE ORDER INTERFACE
CONNECTOR 2 CONNECTOR 3
POS INTERFACE
3. Introduire la prise d'alimentation dans la prise d'entrée
du cordon d'alimentation.
4. Repousser le dispositif de fixation en avant jusqu'à ce
que le dispositif de
d'alimentation.
2
3
5. Bloquer le dispositif de fixation.
6. Fixer le câble d'alimentation secteur avec l'attache
fournie et fixer l'attache de câble d'alimentation secteur
au mur en installant les vis.
150 mm - 200 mm
{5-15/16" - 7-7/8"}
Attache de câble d'alimentation
secteur
CONNECTOR 4 CONNECTOR 5
POS INTERFACE
fixation touche la prise
CONNECTOR 6 CONNECTOR 7
MAINTENANCE DDT INTERFACE
