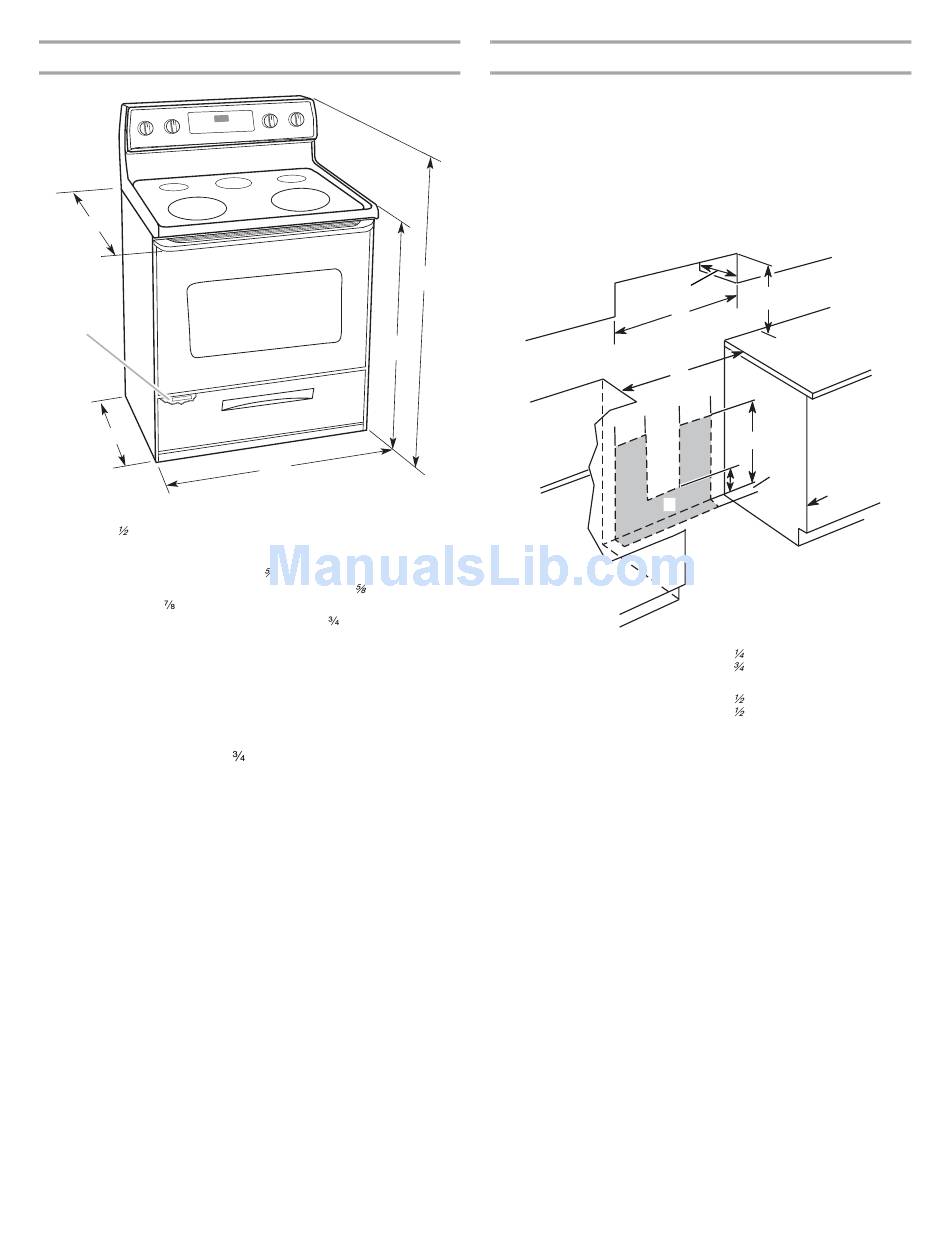

Dimensions du produit
A
F
E**
A. Profondeur de la poignée au support du dosseret
28 " (72,4 cm)
Profondeur de la poignée (modèles KitchenAid
seulement) 29" (73,7 cm)
B. Hauteur totale (minimale) 46 " (118,4 cm)
C. Hauteur (minimale) de la table de cuisson 35 " (90,5 cm)
D. Largeur 29 " (75,9 cm)
E. Profondeur au support de dosserets 26 " (67,9 cm)
F. Plaque signalétique de modèle/série (située sur le côté
gauche du châssis, derrière le panneau du tiroir de
remisage)
*La cuisinière peut être surélevée d'environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
**Dans le cas d'une installation entre des placards de
24" (61,0 cm) avec plan de travail de 25" (63,5 cm), l'avant de
la porte du four saillera de 2 " (7,0 cm) au-delà de la base des
placards de 24" (61,0 cm).
16
B*
C*
D
Dimensions du placard
Les dimensions de l'espace d'installation entre les placards
correspondent à une installation entre des placards de 24"
(61,0 cm) avec plan de travail de 25" (64,0 cm) de profondeur et
hauteur de 36" (91,4 cm).
IMPORTANT : En cas d'installation d'une hotte ou d'un
ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre
les instructions fournies avec la hotte concernant les dimensions
de dégagement à respecter au-dessus de la surface de la table
de cuisson.
H
G
F
E
A. Profondeur du placard
supérieur 13" (33,0 cm)
B. Largeur minimale d'ouverture
30" (76,2 cm)
C. Pour les valeurs minimales de
dégagement vers la partie
supérieure de la table de
cuisson, voir Remarque*.
D. Largeur minimale d'ouverture
30" (76,2 cm)
E. Boîte de raccordement à
installer dans la zone ombrée.
REMARQUE : Distance de séparation de 24" (61,0 cm) ou plus
lorsque le fond d'un placard de bois ou de métal est protégé par
une planche ignifugée d'au moins ¼" (0,64 cm) recouverte d'une
feuille métallique d'épaisseur égale ou supérieure à : acier calibre
n°28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium 0,024"
(0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de séparation de 30" (76,2 cm) ou plus entre le dessus
de la table de cuisson et le fond d'un placard de bois ou de métal
non protégé.
A
C
B
D
F
G
J
K
I
L
F. 3 " (8,3 cm) pour les É.-U.,
3 " (9,5 cm) pour le Canada
G. 7" (14,6 cm)
H. 9 " (24,1 cm) pour les É.-U.,
8 " (21,6 cm) pour le Canada
I. 7" (14,6 cm)
J. 22" (55,9 cm)
K. 3" (7,6 cm)
L. Ni la porte ni la charnière du
placard ne doivent dépasser à
l'intérieur de l'ouverture.
