Oki CX3641MFP Installation Manual

Oki CX3641MFP Installation Manual

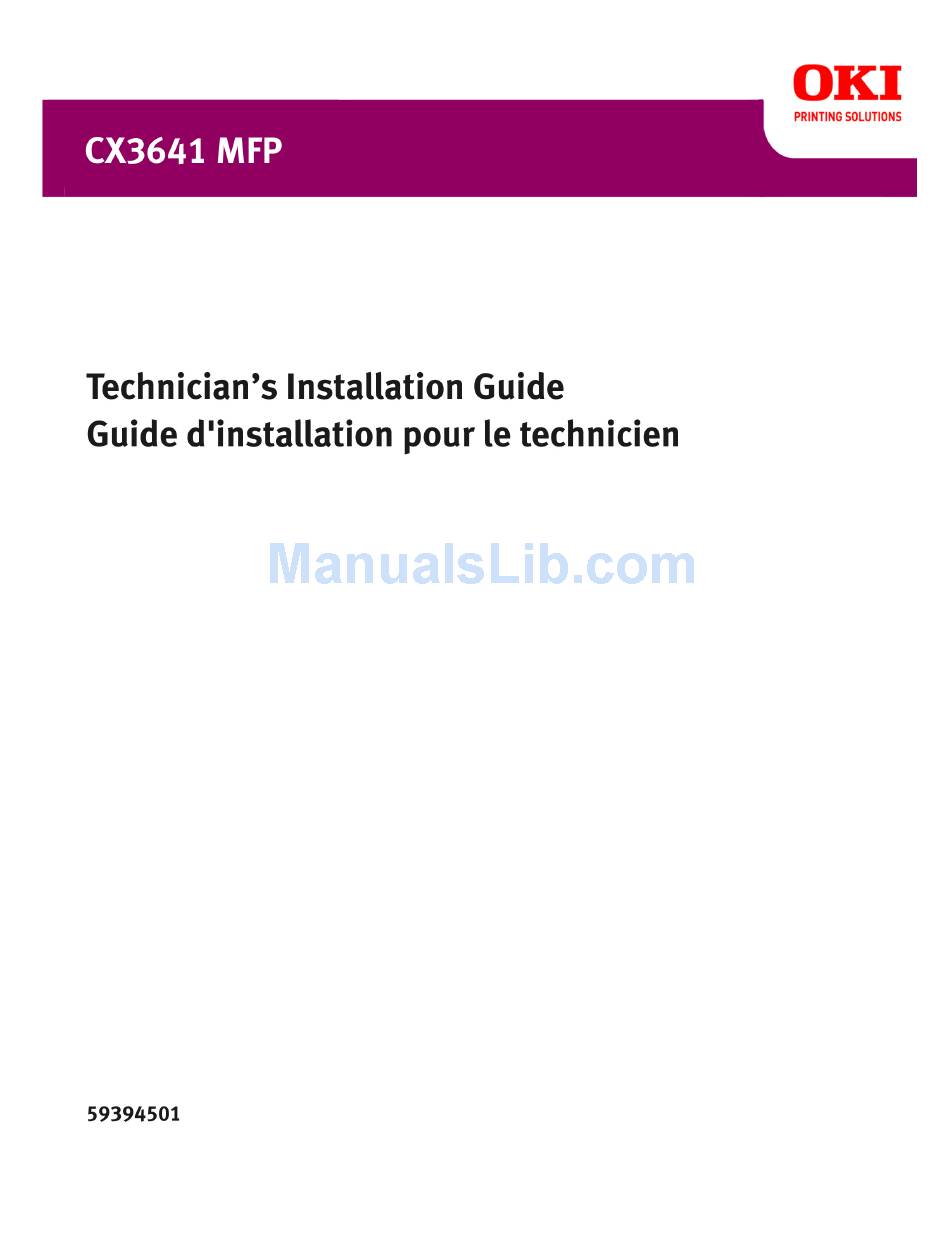

Technician's installation guide
Hide thumbs Also See for CX3641MFP:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Configuration Manual, User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the CX3641MFP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Oki CX3641MFP

Summary of Contents for Oki CX3641MFP

  • Page 2 CX3641 MFP Warning Icon.jpg Do not begin installation of this device before reading this entire Installation Guide. Important safety warnings follow.
  • Page 3 Overview CX3641 MFP Configuration A is shipped in four units: CX3641 MFP Printer High-capacity Feeder Scanner Stand...

  • Page 4: Basic Requirements

    Basic Requirements Assembly Space NOTE You will need the following tools to assemble the unit: 72 inches (1.83 m) Minimum Height Minimum Width 78 inches (1.98 m) • standard 109 inches (2.77 m) • with optional finisher 73 inches (1.85 m) Minimum Depth Electrical: Voltage: 110-127 VAC, 60 Hz...

  • Page 5: High Capacity Feeder

    Step 1: Install the Printer on its High Capacity Feeder Support 1. Unpack the High Capacity Feeder (HCF) and remove any external shipping tape/restraints. Accessories in Printer Box 2. Unpack the printer and remove any external shipping tape. 3. Note the location of the pins (1) on the HCF: Paper Catcher 4 CDs Toner Cartridges...
  • Page 6 Step 2: Prepare the Printer 2. Snap the Paper Catcher into the top of the printer. 1. Load paper in the trays. a. Pull out the tray. b. Squeeze the release on the paper guides and move them apart. c. Remove the brightly colored shipping restraint.
  • Page 7 4. Lift the operator panel, open the front cover and 6. For each drum, remove the tape and the remove the shipping tape. Close the front cover. protective sheets. 5. Remove the colored image drum packing pieces. 7. Remove locks and seals for each drum.
  • Page 8 8. For each color toner cartridge: c. Lock the toner cartridge with the lever. a. Shake the toner cartridge from side to side to distribute toner. b. Remove sealing tape and insert the cartridge into the corresponding color drum in the printer.
  • Page 9 Step 3: Assemble the Stand 8 Leg Bolts with Lock Washers and Flat Washers for Stand Legs Accessories in the Stand Box 2 Screws with Lock Washers and Flat Washers for CX3641 MFP 99.jpg Bottom of Cable Clips 2 Screws with Lock Washers and Flat Washers for Bottom of Printer Brackets 2 Thumb Screws for attaching the Printer to the Bumper Brackets...
  • Page 10 Stand Components: The stand includes cylinders for moving the scanner shelf up and down. Use extreme caution when assembling the stand. NEVER ATTEMPT TO RAISE OR LOWER THE SHELF WITHOUT THE SCANNER BOLTED TO IT. Without the weight of the scanner on it, the shelf could rise rapidly when released, potentially causing severe injury.
  • Page 11 2. Attach the legs with casters to either end of the 5. Place the scanner shelf on the frame and secure it in place using four of the medium screws , and frame, using the eight leg bolts install the two rubber caps NEVER ATTEMPT TO RAISE OR LOWER THE SHELF WITHOUT THE SCANNER BOLTED TO CX3641 MFP 92.jpg...
  • Page 12 7. Pull the safety lever (1) back and hold it while feeding the plate (2) through the channel. Important! scan_stand_2_crop.jpg Make sure the plate lock mechanism cables are not twisted or kinked. 6. Hold the plate lock mechanism with the flat plates facing the inner side wall of the shelf (cables facing the outer side wall) and begin to feed it into the channel between the walls.
  • Page 13 8. First person: pivot the release handle (1) on the 10. Secure the plate lock mechanism with the two side of the stand down and hold it there. Second medium screws person: hold the safety lever (2) back and maneuver the square hole in the plate lock mechanism (3) toward the handle key (4) inside the shelf.
  • Page 14 Step 4: Mount the Scanner on the Stand and Secure it to the Shelf Accessories in Scanner Box Data, Control and Display (DCD) Cable Locking Cap NEVER ATTEMPT TO RAISE OR LOWER THE SHELF WITHOUT THE SCANNER BOLTED TO IT. Power Supply for Scanner 4 Ferrite Cores for Data Portion of DCD Cable Important!
  • Page 15 4. Secure the scanner to the shelf using four 5. Open the scanner lid and remove all packing materials. medium screws : See “Accessories in the Stand Box” on page 9 a. First screw: Pull the safety lever (a) back to expose the hole in the shelf.
  • Page 16 8. Insert the locking cap in the scanner lock. 2. Attach the scanner power supply (see “Accessories in Scanner Box” on page 14) to the keyhole inside the back of the stand. 9. Lift the ADF paper tray, then extend the legs and lower the tray into position.
  • Page 17 4. Attach ferrite cores at the scanner end of the DCD cable (1,2). Important! When using the handle grip to move the scanner stand, be careful not to pinch the scanner power supply cable. 5. Secure the DCD cable (to the top back of the shelf using one of the cable clips and one of the medium screws (“Accessories in the Stand...
  • Page 18 (see “Accessories in the Stand Box” on page 9). Important! Do not connect this product to an uninterruptible power supply (UPS). For further information please contact Oki Data at 1-800-OKIDATA.
  • Page 19 3. Move the printer back toward the stand. 6. Attach cables: a. Uncoil the DCD cable and mount the ferrite cores on each line (see 3 and 4 below). Cable and ferrite cores are supplied in the scanner box (“Accessories in Scanner Box”...
  • Page 20 Step 7: Finish the Installation Step 8: Connect to the Network NOTE The Ethernet cable is not supplied with the system. TO PREVENT ANY POSSIBLE CRUSHING OF FINGERS, KEEP YOUR HANDS AWAY FROM In addition to the Ethernet port, the printer also has THE POSTS AT THE BACK OF THE SCANNER a USB port.
  • Page 21 Step 9: Install the Software 3. Connect the ferrite core end of the Ethernet cable to the printer, then connect the opposite end to the network. Selecting a Printer Driver Fiery PostScript printer driver Use this driver for high-resolution color graphics applications and pre-press graphic proofing.
  • Page 22 1 Activate your web browser (Microsoft Explorer 7 To display the printer’s current default setting or Netscape Navigator). when opened, select Update Fiery Driver When Opened. 2 Enter the IP Address forthe printer. Find the address on the network Configuration Sheets. 8 Click Update.
  • Page 23 3 Accept the License Agreement. Note:If you are using USB, select OKI USB and disrepard step 4. 4 Select the EFI Application you want to install. 4 Enter the printer’s IP address. Activate Optional Accessories 5 Select the printer model. Click Add. 6 Quit the Print Center.

  • Page 24: Service And Support

    Microsoft, MS-DOS and Windows are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries. Other product names and brand names are registered trademarks or trademarks of their proprietors. © 2008 Oki Data Americas, Inc.
  • Page 25 CX3641 MFP Guide d’installation du technicien CX3641 MFP Warning Icon.jpg Ne commencez pas l’installation de cet appareil avoir d’avoir lu tout ce guide d’installation. Avertissement important concernant la sécurité ci-après.
  • Page 26 Sommaire La configuration A de l’appareil CX3641 MFP est expédiée en quatre unités : CX3641 MFP Imprimante Alimentateur haute capacité Scanneur Support...
  • Page 27 Exigences de base Assemblage Espace NOTE Les outils suivants sont requis pour l’assemblage des unités : Hauteur minimale 72 pouces (1,83 m) Largeur minimale • standard 78 pouces (1,98 m) • avec module de finition 109 pouces (2,77 m) optionnel Profondeur minimale 73 pouces (1,85 m) Caractéristiques électriques :...

  • Page 28: Alimentateur Haute Capacit

    Step 1: Installation de Alimentateur haute capacité l’imprimante sur son 1. Déballez l’alimentateur haute capacité et retirez support tout ruban d’expédition et tout dispositif de blocage externes. Accessoires dans la boîte de l’imprimante 2. Déballez l’imprimante et retirez tout ruban d’expédition externe.
  • Page 29 Step 2: Préparation de e. Fermez le bac. 2. Installez le bac de réception dans la partie l’imprimante supérieure de l’imprimante. 1. Chargez du papier dans les bacs. a. Sortez le bac. b. Pincez le dispositif des guides papier pour les éloigner l’un de l’autre.
  • Page 30 4. Levez le panneau de l’opérateur, ouvrez le capot 6. Pour chaque tambour, retirez le ruban et les avant et retirez le ruban d’expédition. Fermez le feuilles de protection. capot avant. 5. Retirez toute pièce d’emballage colorée du tambour d’image. 7.
  • Page 31 8. Pour chaque cartouche de toner de couleur : c. Verrouillez la cartouche de toner en place à l’aide du levier. a. Secouez la cartouche de gauche à droite pour distribuer le toner. b. Retirez le ruban de scellement et insérez la cartouche dans le tambour d’image couleur correspondant dans l’imprimante.
  • Page 32 Step 3: Assemblage du 8 boulons pour pied avec rondelles de blocage et support rondelles plates pour les pieds du support 2 vis avec rondelle de blocage et rondelles plates Accessoires dans la boîte du support pour le bas des attaches de câble CX3641 MFP 99.jpg 2 vis avec rondelles de blocage et rondelles plates pour le bas des supports de fixation d’imprimante...
  • Page 33 Composants du support : Le support comporte des vérins pour déplacer l’étagère de scanneur vers le haut ou le bas. Faites très attention pendant l’assemblage du support. NE TENTEZ JAMAIS DE MONTER OU D’ABAISSER L’ÉTAGÈRE SANS QUE LE SCANNEUR NE SOIT BOULONNÉ À CELLE-CI.. Sans le poids du scanneur sur celle-ci, l’étagère peut s’élever rapidement et constituer un risque potentiel de blessures.
  • Page 34 2. Attachez les pattes avec roulettes aux extrémités 5. Placez l’étagère du scanner sur le châssis et fixez- du châssis, en utilisant les huit écrous pour le en place avec quatre des vis de longueur patte moyenne , et posez les deux capuchons en caoutchouc NE TENTEZ JAMAIS DE MONTER OU D’ABAISSER L’ÉTAGÈRE SANS QUE LE...
  • Page 35 7. Tirez le levier de sécurité (1) vers l’arrière et tenez-le tout en faisant passer la plaque (2) dans Important! la rainure. Vérifiez que les câbles du mécanisme de scan_stand_2_crop.jpg verrou de plaque ne sont pas tordus ou pincés. 6. Maintenez le mécanisme de verrou de plaque avec les plaques plates orientées vers la paroi intérieure de l’étagère (câbles face à...
  • Page 36 8. Première personne : fait pivoter vers le bas la 10. Fixez le mécanisme de verrou de plaque avec les poignée de déblocage (1) sur le côté du support deux vis moyennes et la maintient dans cette position. Deuxième personne : maintient le levier de sécurité en arrière (2) et déplace le trou carré...
  • Page 37 Step 4: Installation du scanneur sur le support et fixation à l’étagère Accessoires dans la boîte du scanneur Câble de données, de contrôle et d’affichage (DCD) NE TENTEZ JAMAIS DE MONTER OU D’ABAISSER L’ÉTAGÈRE SANS QUE LE Bouchon d’arrêt SCANNEUR NE SOIT BOULONNÉ À CELLE-CI. Bloc d’alimentation pour scanneur 4 tores magnétiques pour la partie données du Important!
  • Page 38 4. Fixez le scanneur à l’étagère avec les quatre vis 5. Ouvrez le couvercle du scanneur et retirez tout matériau d’emballage. moyennes : Voyez la « Accessoires dans la boîte du support » à la page 8 a. Première vis : Tirez vers l’arrière le levier de sécurité...
  • Page 39 8. Insérez le bouchon de verrouillage dans le verrou 2. Fixez l’alimentation électrique du scanneur du scanneur. (voir« Accessoires dans la boîte du scanneur » à la page 13) à l’ouverture en forme de trou de serrure à l’arrière du support. 9.
  • Page 40 4. Fixez les tores magnétiques du côté scanneur Important! du câble DCD (1,2). Lorsque vous utilisez la poignée pour déplacer le support du scanneur, faites attention à ne pas pincer son câble d’alimentation. 5. Fixez le câble DCD (en haut à l’arrière de l’étagère avec une des attaches pour câbles et une des vis moyennes («...
  • Page 41 (voir « Accessoires dans la boîte du support » à la page 8). Important! Ne branchez pas ce produit à une alimentation sans coupure (UPS). Pour plus de renseignements, contactez Oki Data au 1-800-OKIDATA.
  • Page 42 3. Positionnez l’arrière de l’imprimante contre le 6. Fixez les câbles : support. a. Déroulez le câble DCD et montez les tores magnétiques sur chaque fil (voir 3 et 4 ci-dessous). Les câble et les tores magnétiques sont livrées dans la boîte du scanneur («...
  • Page 43 Step 7: Fin de l’installation Step 8: Connexion au réseau NOTE Le système n’est pas livré avec un câble Ethernet. POUR ÉVITER TOUT ÉCRASEMENT POSSIBLE DES DOIGTS, TENEZ LES MAINS En plus du port Ethernet, l’imprimante est dotée d’un ÉLOIGNÉES DES MONTANTS À L’ARRIÈRE port USB.
  • Page 44 Step 9: Installation des 3. Connectez l’extrémité du câble Ethernet avec la tore magnétique à l’imprimante, puis l’autre logiciels extrémité au réseau.. Sélection d’un pilote d’imprimante Pilote d’imprimante PostScript Fiery Utilisez ce pilote pour les applications graphiques couleur haute résolution et l’épreuvage graphique prépresse.
  • Page 45 7 Entrez l’adresse IP. Vous pouvez trouver 2 Sélectionnez votre langue. l’adresse IP sur la feuille de configuration. 3 Acceptez le contrat de licence. 8 Observez les directives affichées à l’écran. 4 Sélectionnez l’application EFI que vous voulez installer. Testez l’installation du pilote d’imprimante Activez les options de l’imprimante Pour vous assurer que le pilote d’imprimante est...
  • Page 46 cocher appropriée dans Available Options supplémentaire, vous devez accéder au pilote et (options disponibles). les activer. 5 Cliquez sur OK pour activer les paramètres 1 Cliquez sur courants. Démarrer>Paramètres>Imprimantes et télécopieurs sur la barre de tâches Windows. Windows - Connexion USB 2 Cliquez avec le bouton droit de la souris sur l’icône de l’imprimante et sélectionnez Installation du pilote...
  • Page 47 2 Cliquez sur More Printers (plus d’imprimantes). 3 Sélectionnez OKI USB, OKI TCP/IP ou Rendezvous/Bonjour dans le menu déroulant. Note:Si vous utilisez le câble USB, sélectionnez OKI USB et ne vous occupez pas de l’étape 4. 4 Entrez l’adresse IP de l’imprimante. 5 Sélectionnez votre modèle d’imprimante.

  • Page 48: Service Et Soutien

    Microsoft, MS-DOS et Windows sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Les autres noms de produits et de marque sont des marques déposées ou des marques de commerce de leur propriétaires. © 2008 Oki Data Americas, Inc.
